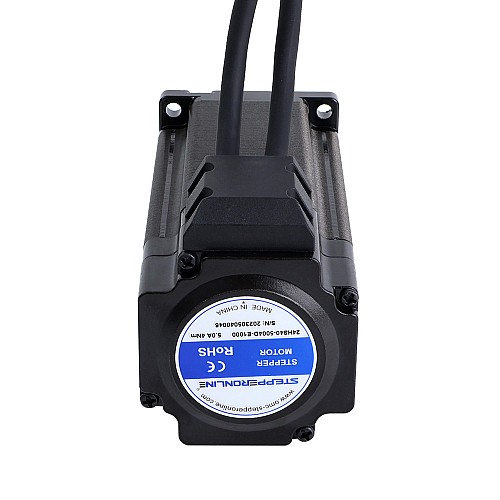

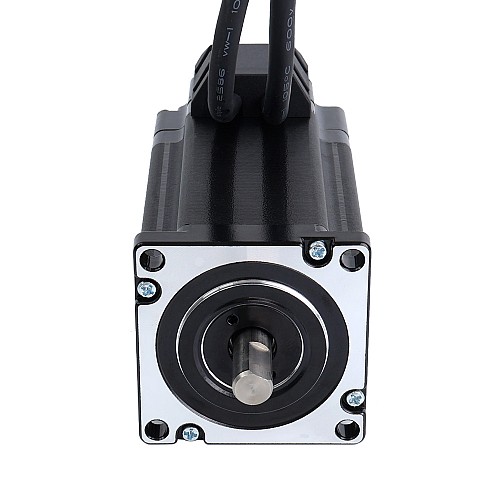

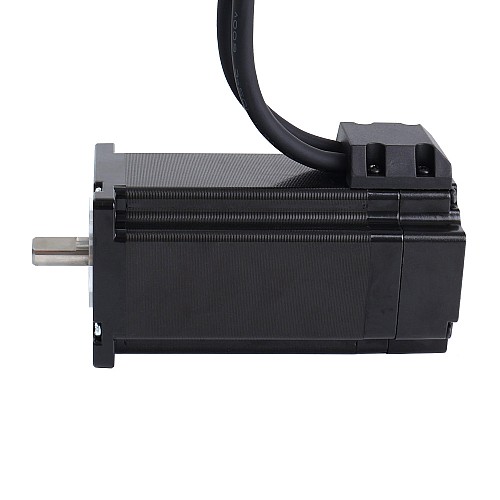

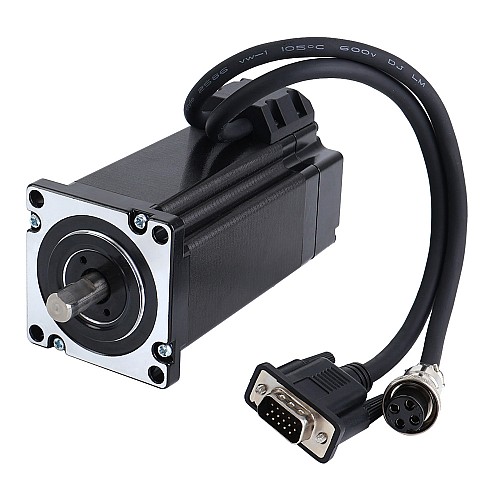

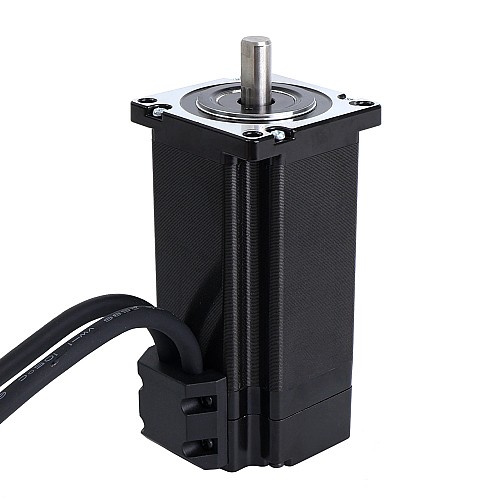

S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)

S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
S シリーズ Nema 24 閉ループ ステッピング モーター 4.0Nm(566.45oz.in) エンコーダー 1000PPR(4000CPR)
2 レビュー - レビューを書く
¥5,956
5 + ¥5,710
10 + ¥5,484
50 + ¥5,276
100 + ¥5,082
  • 在庫あり: 10000
  • モデル: 24HS40-5004D-E1000
  • 総重量: 1.90kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：24HS40-5004D-E1000
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：4.0Nm（566.45oz.in）
  • 定格電流/相：5.0A
  • 相抵抗：0.6オーム±10％
  • インダクタンス：2.6mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：60 x 60mm
  • 本体長さ：122mm
  • 軸径：Φ10mm
  • シャフトの長さ：21mm
  • キー溝シャフトの長さ：15mm
  • リード長さ：300mm
  • 重量：1.62kg

エンコーダー仕様

  • 出力回路タイプ: ディファレンシャルタイプ
  • エンコーダータイプ: 光インクリメンタル
  • エンコーダー分解能: 1000PPR(4000CPR)
  • 出力信号チャンネル: 2チャンネル
  • 最小供給電圧: 4.5V
  • 最大供給電圧: 5V
  • 出力電流: 25mA
  • 出力高電圧: 4.5V
  • 出力低電圧: 4.2-4.3V
  • 最大出力周波数: 60kHz

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-
このモーターに適合するブラケットはST-M13です。
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ 閉ループ ステッピング モーター
電気的仕様
インダクタンス(mH) 2.6
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.6
保持トルク(Ncm) 400
保持トルク(oz.in) 566.45
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 5.0
物理仕様
フレームサイズ(mm) Nema 24 (60 x 60)
在庫方法 専用のインベントリ
本体長さ(mm) 122
軸の長さ(mm) 21
軸径(mm) 10



ファイル サイズ
24HS40-5004D-E1000.STEP 7.67MB Download
24HS40-5004D-E1000 Full Datasheet 239.17KB Download
24HS40-5004D-E1000_Torque_Curve.pdf 84.41KB Download
