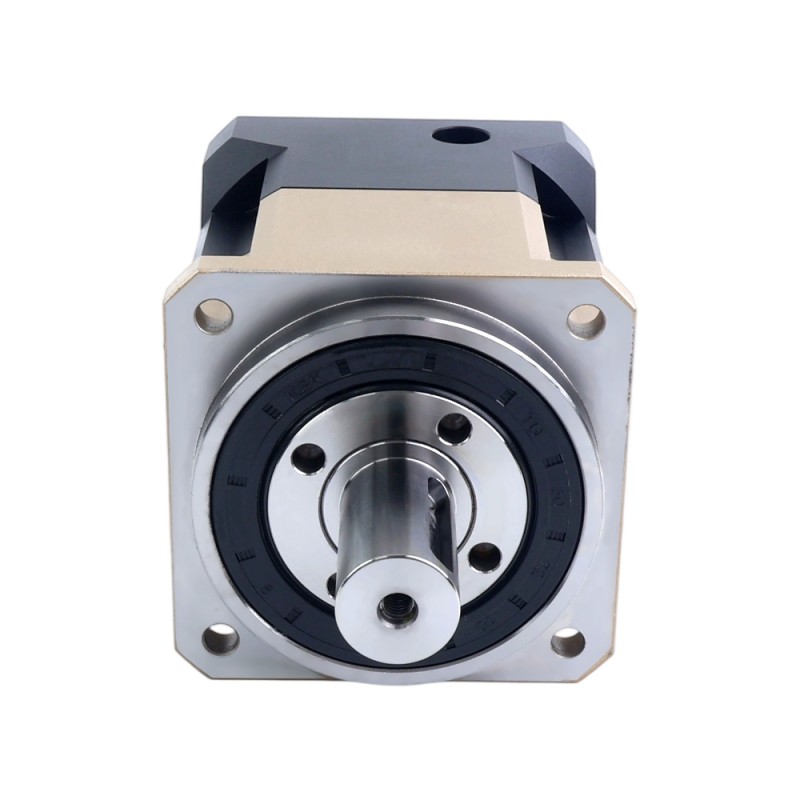

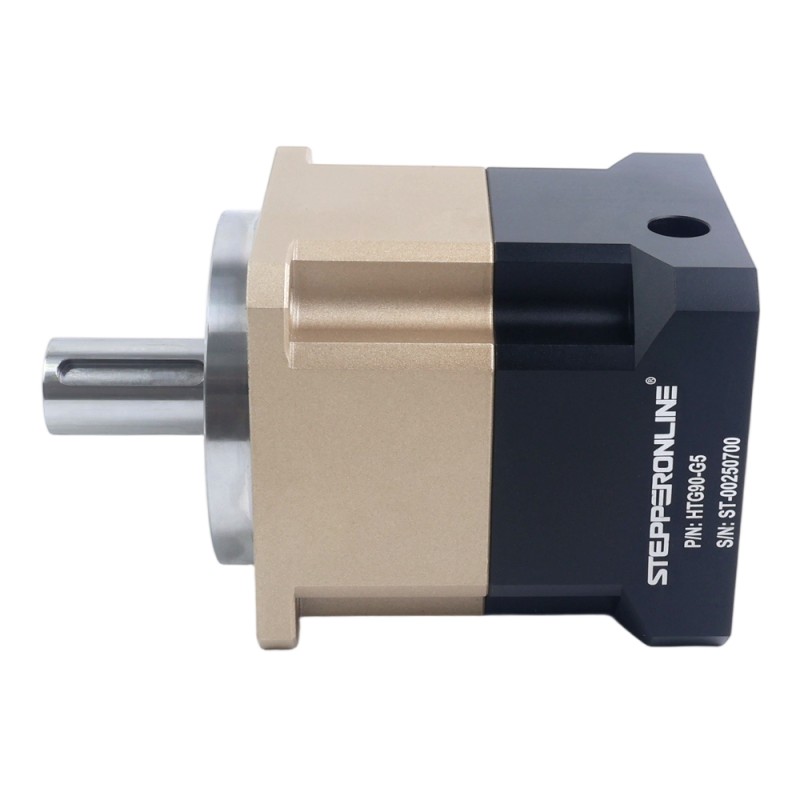

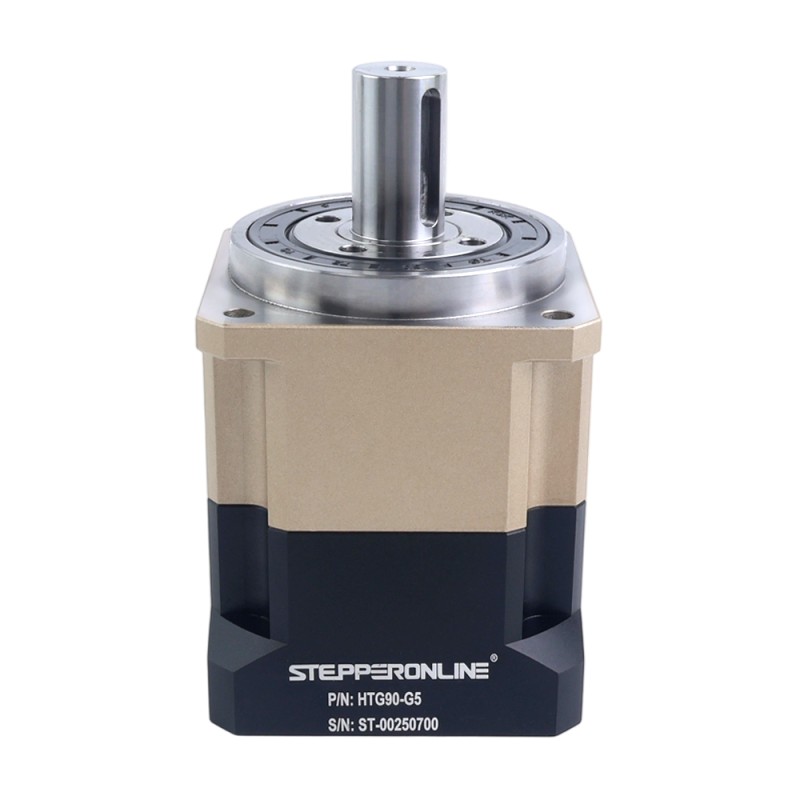

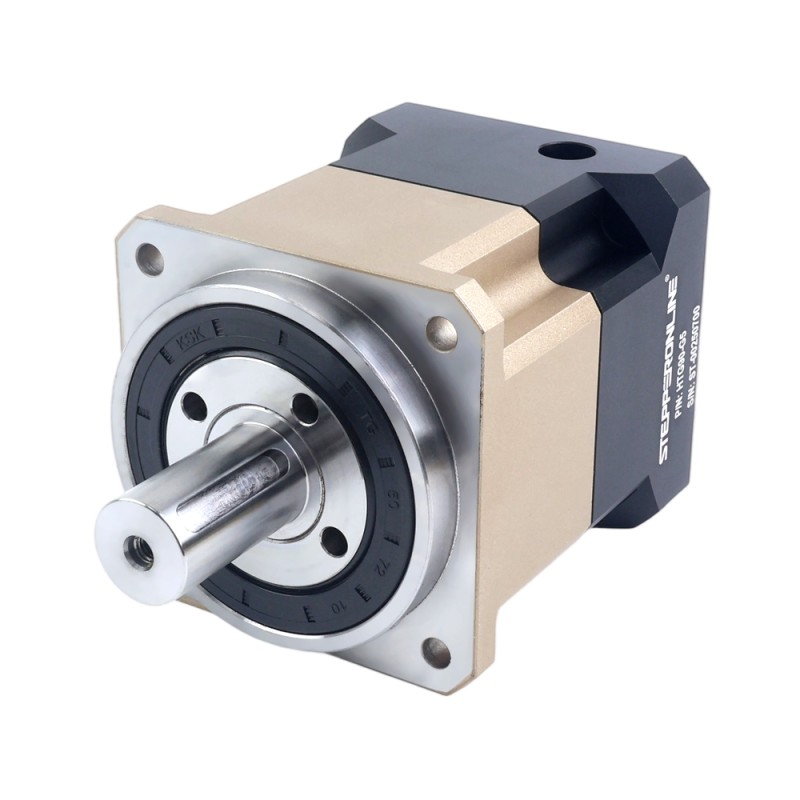

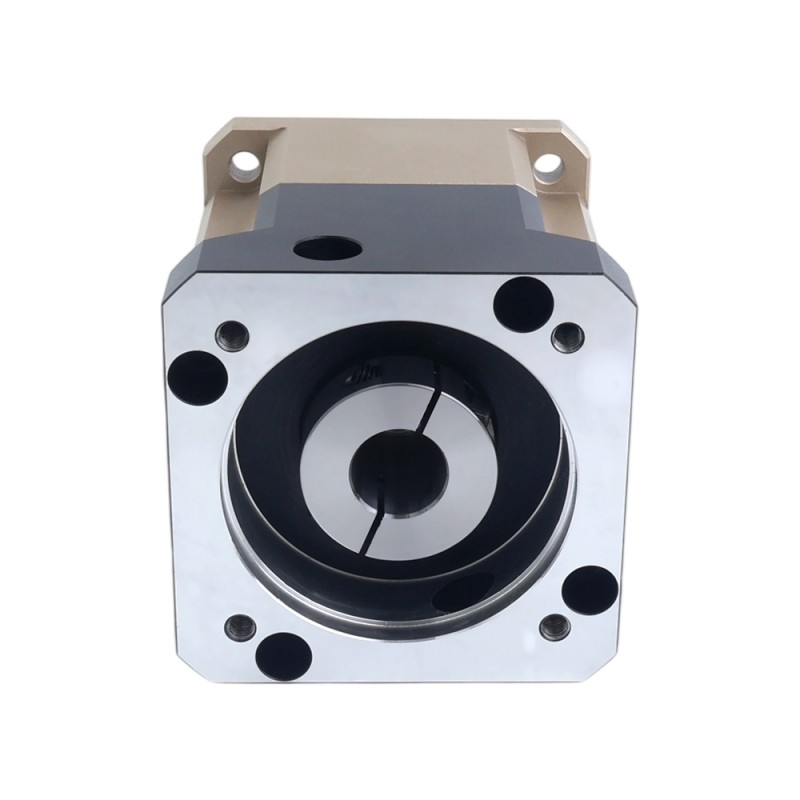

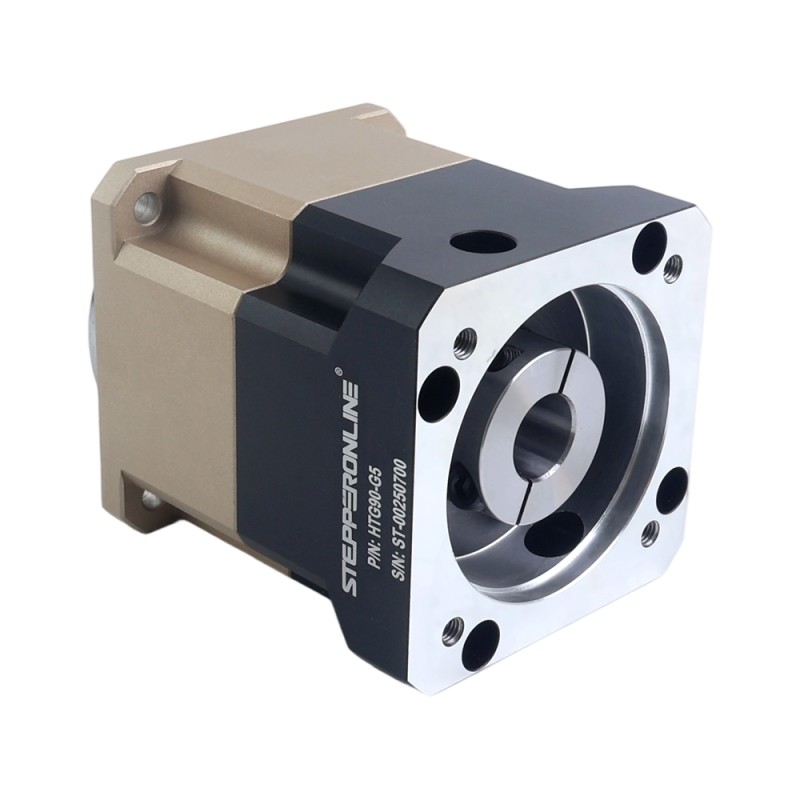

HTG シリーズ 90mm 5:1 ヘリカル遊星減速機 バックラッシュ 5arcmin サーボモーター用 IP65

かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

HTGシリーズ斜歯プラネタリ減速機は、5:1の減速比と5アークミンのバックラッシュを特徴とします。サイズ80mm、シャフト径19mmのサーボモーター用に設計されています。80/90mmサーボモーターに対応し、安定した伝動、低騒音運転、精密な斜歯歯車設計、高出力密度、強化された負荷能力、効率的なトルク伝達などを実現します。
高速・高トルクシナリオに最適：自動車トランスミッション、大型トラックの動力伝達システム、航空宇宙システム、その他の要求の厳しい産業用途。

ギアボックスの仕様

部品番号: HTG90-G5
ギアボックスのタイプ: ヘリカルギアボックス
ギアの材質: 合金鋼
ギア比: 5:1
効率: 97%
無負荷時のバックラッシュ: <=5arcmin
定格入力速度: 3000rpm
最大入力速度: 6000rpm
最大許容トルク: 112Nm(991.28lb-in)
モーメント許容トルク: 224Nm(1982.57lb-in)
シャフト最大アキシアル荷重: 1300N
シャフト最大ラジアル荷重: 3250N
防水等級: IP65
寿命: 20000 時間

物理仕様

フレームサイズ: 90 x 90mm
ギアボックスの長さ: 102mm
出力軸径：Φ22mm
出力軸長さ：48mm
出力シャフトのタイプ: キー溝
入力軸径：Φ19mm
入力シャフトの長さ: 最大。 44mm

物理仕様
IP等級	65
ギアの材質	合金鋼
ギアボックスタイプ	ヘリカルギアボックス
ギアボックスの長さ(mm)	102
ギア比(xx:1)	5
フレームサイズ(mm)	90 x 90
入力軸の直径(mm)	19
入力軸の長さ(mm)	44
出力軸タイプ	キー溝
出力軸の長さ(mm)	48
出力軸径(mm)	22
無負荷時のバックラッシュ	<=5 arcmin
製品シリーズ	HTG
適合するモーターサイズ	フレーム 80 サーボモーター

こちらも購入されています

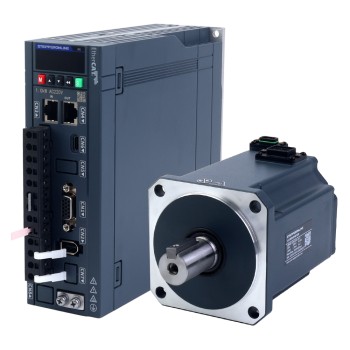

A6 シリーズ 1000W EtherCAT AC サーボモーターキット 3000rpm 3.18Nm 17 ビットアブソリュートエンコーダ IP67

A6 シリーズ AC220V 1000W モータと EtherCAT 通信対応の単相/三相 220V 1000W サーボドライバで構成された AC サーボモータとドライバのキットです。 17ビット多回転アブソリュートエンコーダを内蔵し、優れたサーボ制御性能を発揮します。このサーボ製品シリーズは操..

から

¥27,303

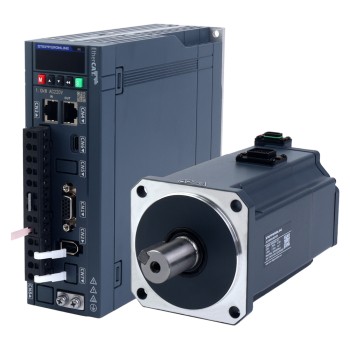

A6 シリーズ 1000W EtherCAT AC サーボモータキット 3000rpm 3.18Nm ブレーキ付き 17 ビットアブソリュートエンコーダ IP67

A6 シリーズ AC220V 1000W モータと EtherCAT 通信対応の単相/三相 220V 1000W サーボドライバで構成された AC サーボモータとドライバのキットです。 17ビット多回転アブソリュートエンコーダと24V 8.5Wブレーキを内蔵し、優れたサーボ制御性能を発揮します。 ..

から

¥31,858

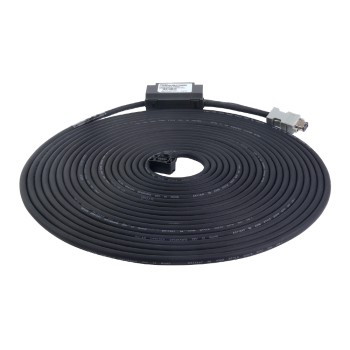

A6シリーズ 17ビットサーボモータ用 10m(393.7")インチ) エンコーダケーブル電池ボックス付き

A6 シリーズ 17 ビット AC サーボモータ用の 10m エンコーダ接続ケーブル。サーボモーター用 10 メートル (393.7 インチ) ケーブル (3 メートルと 5 メートルのケーブルも選択可能) 内蔵バッテリーボックスにより、エンコーダはアブソリュート多回転エンコーダとして..

から

¥2,977

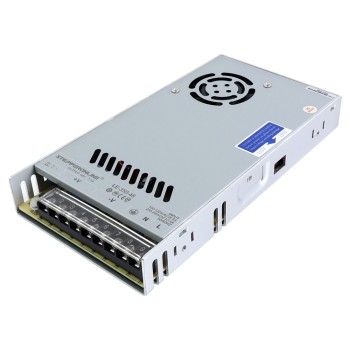

350W 48V 7.3A 115/230V スイッチング電源ステッピングモーター CNC ルーターキット

この LE シリーズスイッチング電源は、出力電力 350W、出力電圧 48V、出力電流 7.3A を備えています。スイッチにより115Vと230Vの入力電圧を選択可能です。産業オートメーションアプリケーション向けに最適化されたこの電源は、超薄型サイズ、超大型出力コンデンサ、高効率、低温度上..

から

¥2,950

A6 シリーズ 400W EtherCAT AC サーボモーターキット 3000rpm 1.27Nm 17 ビットアブソリュートエンコーダ IP67

A6 シリーズ AC220V 400W モータと EtherCAT 通信対応単相 220V 400W サーボドライバで構成された AC サーボモータとドライバのキットです。 17ビット多回転アブソリュートエンコーダを内蔵し、優れたサーボ制御性能を発揮します。このサーボ製品シリーズは操作が簡単で、..

から

¥18,488

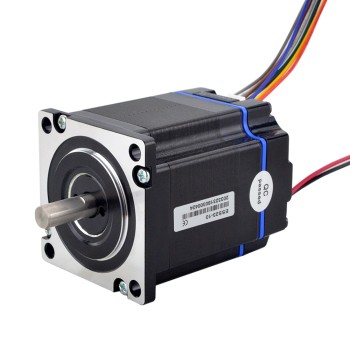

ESS シリーズ 1.2Nm(169.93oz.in) Nema 23 統合クローズドループステッピングサーボモーター 24-50VDC 1000PPR

電気的仕様メーカー部品番号：ESS23-10保持トルク：1.2Nm（169.93oz.in）入力電圧：24〜50VDC絶縁クラス: B 130°C[266°F]出力ピーク電流：1.8〜4.0Aロジック入力電流：10mAロジック入力電圧：5Vエンコーダタイプ：インクリメンタルエンコーダ出力タイプ：差動..

から

¥7,772

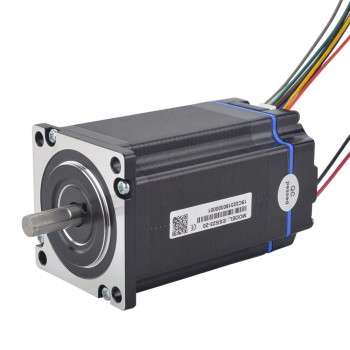

ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズドループステッピングサーボモーター 24-50VDC 1000PPR
