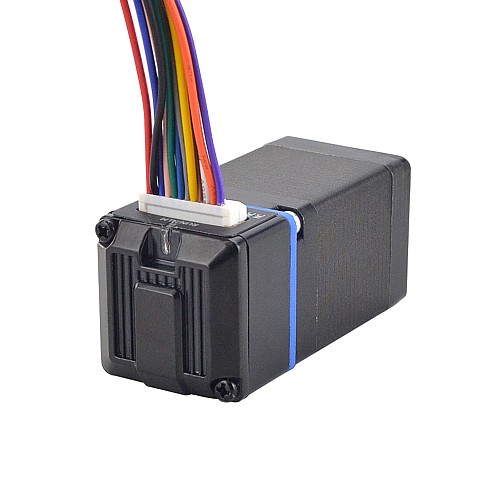

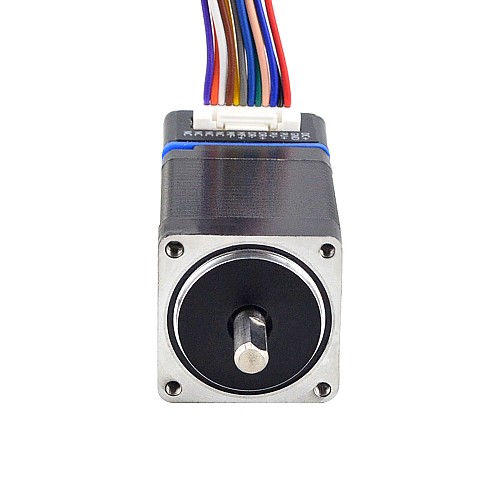

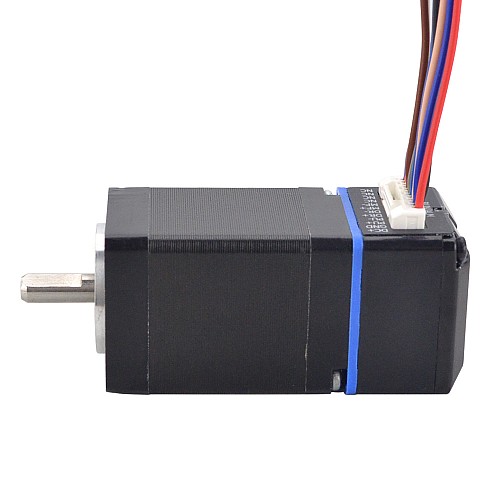

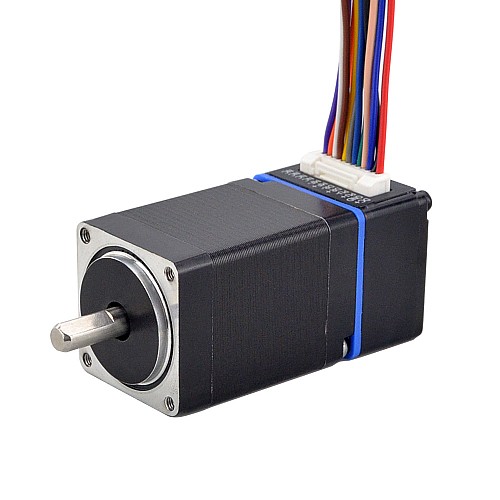

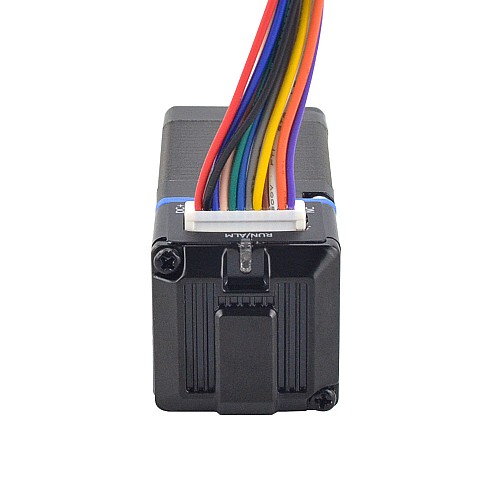

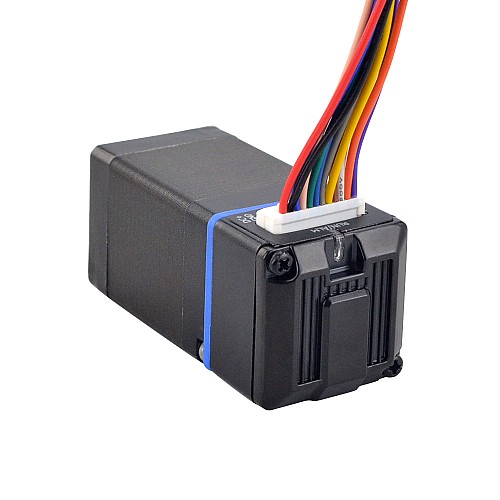

ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR

ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
ESS シリーズ 7.4Ncm(10.48oz.in) Nema 11 統合クローズド ループ ステッピング サーボ モーター 24VDC 4096CPR
0 レビュー - レビューを書く
¥13,125
5 + ¥12,676
10 + ¥12,258
50 + ¥11,865
100 + ¥11,497
  • 在庫あり: 10000
  • モデル: ESS11-01
  • 総重量: 0.25kg
  • 認証: ISO, CE
販売商品: 77

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

電気的仕様

  • メーカー部品番号：ESS11-01
  • 保持トルク：7.4Ncm（10.48oz.in）
  • 入力電圧：24VDC
  • 絶縁クラス: B 130°C[266°F]
  • 出力ピーク電流：0.6〜1.2A
  • ロジック入力電流：10mA
  • ロジック入力電圧：5V
  • エンコーダタイプ：インクリメンタル
  • エンコーダ出力タイプ：差動
  • エンコーダ分解能：4096CPR
  • エンコーダ出力信号チャンネル：2
  • 絶縁抵抗：100MΩ以上
  • 絶縁耐力：1分間500VAC。

物理的仕様

  • フレームサイズ：20 x 20mm
  • 本体長さ：38.9mm
  • 軸径：Φ5mm
  • Dカットシャフト長さ：10mm
  • シャフトの長さ：15mm
  • 重量：182g

コネクタの仕様

  • ハウジング モデル: 502380-1200
  • 端末モデル: 5023810000

繋がり

+ DC
GND
PU +
PU-
DR +
DR-
MF +
MF-
赤
黒
海軍
ピンク
緑
青い
グレー
黄色
製品タイプ
製品タイプ 一体型ステッピングモーター
電気的仕様
アナログ入力 いいえ
エンコーダタイプ インクリメンタル
エンコーダーフィードバック はい (閉ループ)
エンコーダ分解能 4096
保持トルク(Ncm) 7.4
保持トルク(oz.in) 10.48
入力電圧(V) 24DC
入力電圧基準(V) 24 - 36DC
出力信号チャンネル 2
制御モード パルスモード
物理仕様
IP等級 40
フレームサイズ(mm) Nema 11 (28 x 28)
在庫方法 専用のインベントリ
本体長さ(mm) 38.9
軸の長さ(mm) 15
軸径(mm) 5
ファイル サイズ
ESS11-01.pdf 352.95KB Download
ESS11-01_Torque_Curve.pdf 120.54KB Download
ESS11-01.STEP 4.97MB Download
