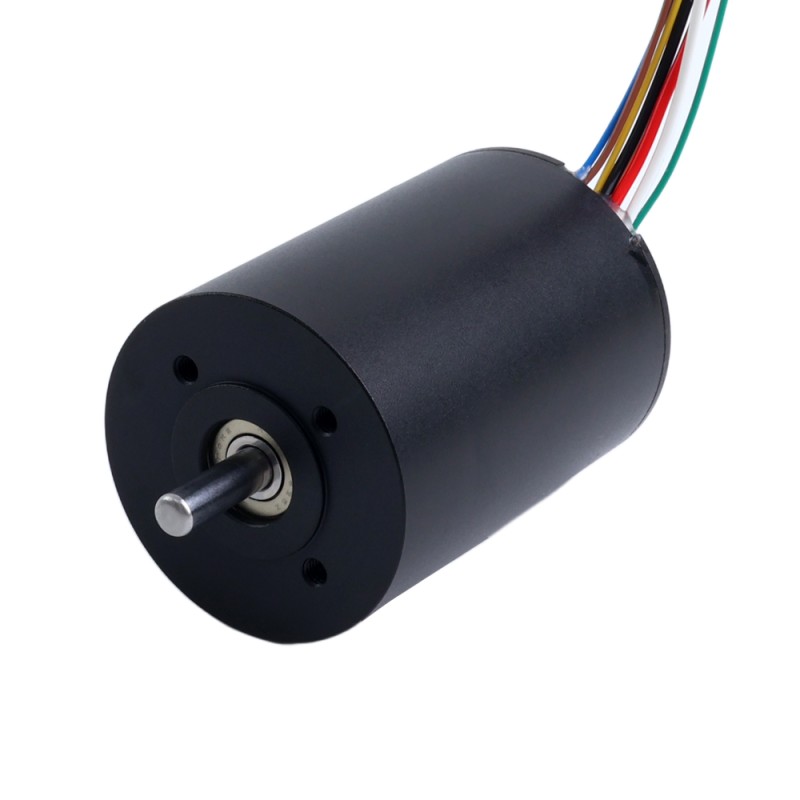

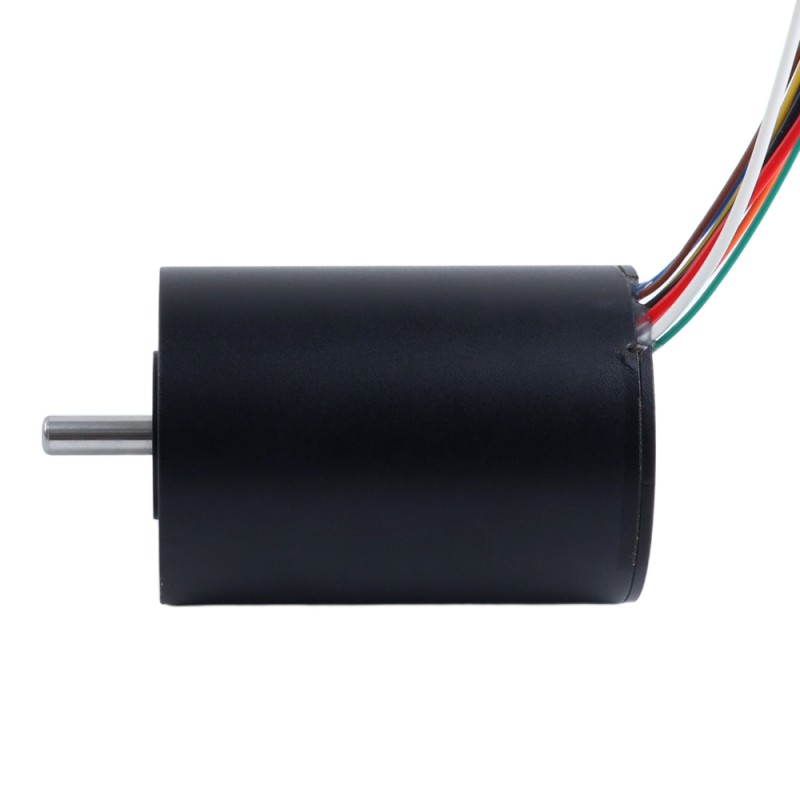

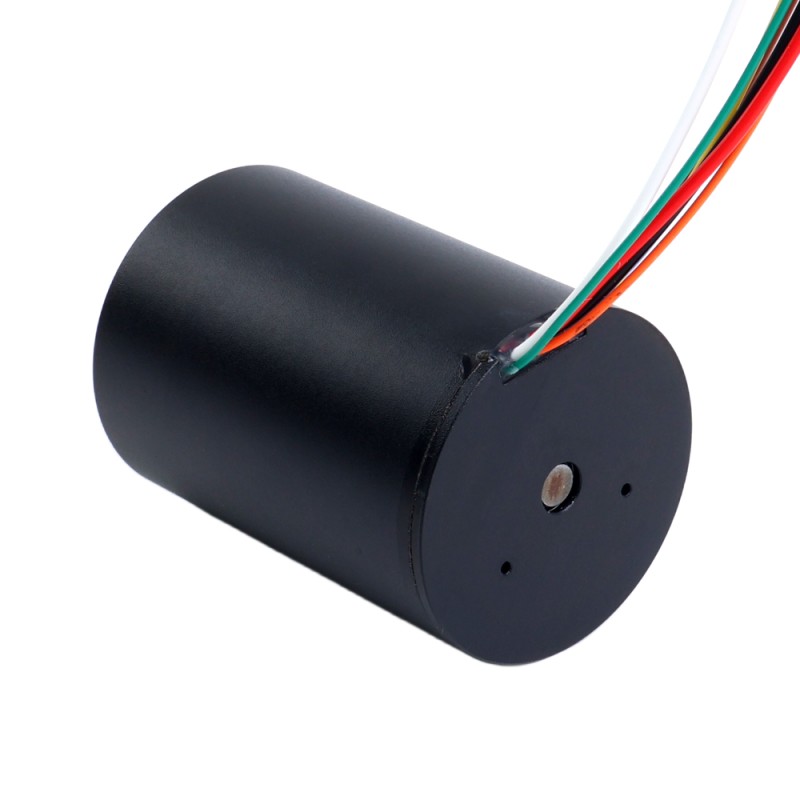

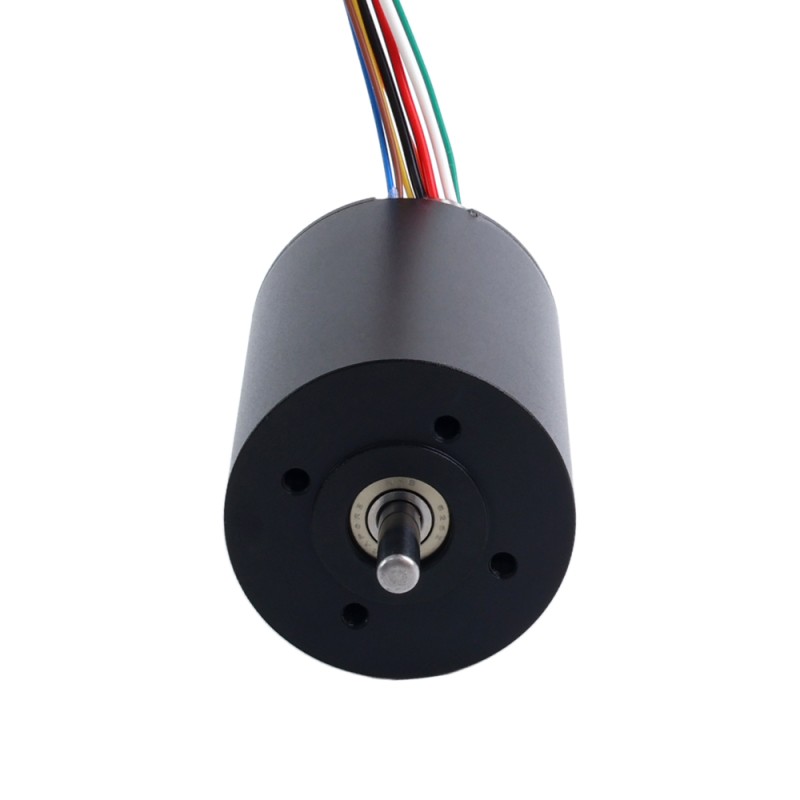

28V 3500RPM 304mNm 111W 6.06A 丸型 Ф50x70mm ブラシレスコアレスモーター

かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

この28Vブラシレスコアレスモーターは、111Wの出力を供給します。定格回転速度は3500rpm、消費電流は6.06A、定格トルクは304mNmです。低慣性が求められる小型で応答性に優れたアプリケーションに最適です。

コアレスモーターは鉄損を排除することで優れた効率性を実現し、連続自動化における消費電力を大幅に削減します。超低慣性により、ミリ秒レベルの応答速度で正確な位置決めを実現します。超小型設計と静音・低振動動作により、容易な統合と信頼性の高いメンテナンスフリーのパフォーマンスを実現します。ロボット工学、ラボオートメーション、精密医療機器に最適です。

電気仕様

メーカー部品番号: 50CL70-28-P2-3500
極対数: 1
定格電圧: 28V
端子抵抗: 0.64Ω
端子インダクタンス: 0.18mH
無負荷回転数: 5300rpm
無負荷電流: 0.25A
定格回転数: 3500rpm
定格電流: 6.06A
定格トルク: 304mNm
定格電力: 111W
最大出力: 302.76W
効率: 85.45%
トルク定数: 50.16mNm/A
ストールトルク: 2182mNm
逆起電力定数: 5.25mV/rpm
速度定数: 190.37rpm/V
摩擦トルク: 12.54mNm
電流定数: 0.02A/mNm
振動振幅: <=0.1mm
翼最大許容温度: 180°C
動作温度範囲: -20 ～ 80°C
騒音: <=35dB
寿命: 8000 時間

物理的仕様

フレームサイズ: Φ50mm
モーター長: 70mm
シャフト径: Φ6mm
シャフト長: 17.5mm
ケーブル長: 300mm

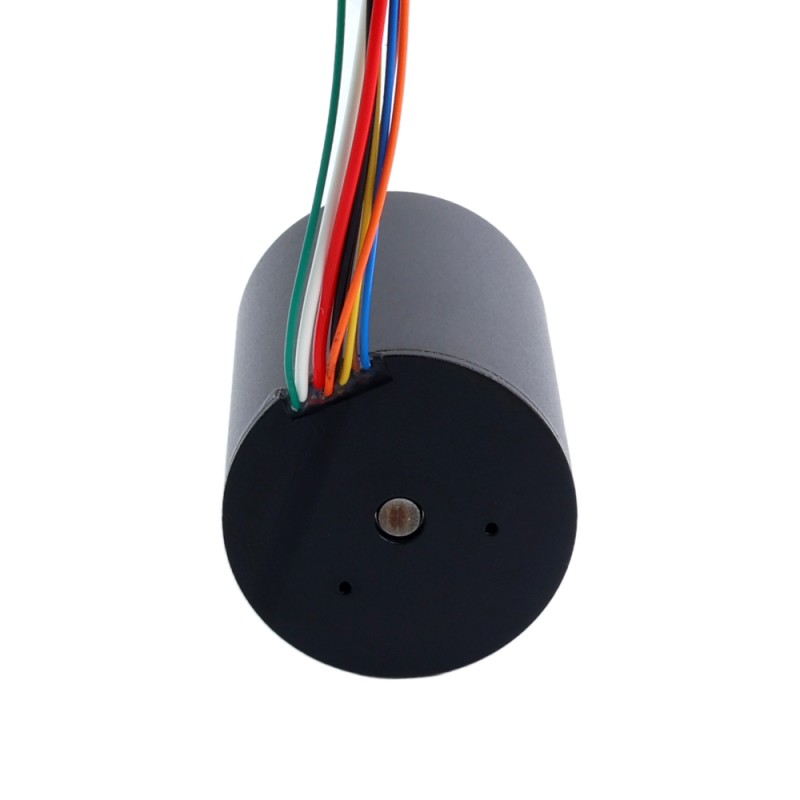

接続

U	V	W	+5V	GND	A	B	C
赤	黒	白	緑	青	茶色	黄	オレンジ

電気的仕様
ストールトル (mNm)	2182.00
ターミナルインダクタンス (mH)	0.18
ターミナル抵抗 (Ohms)	0.64
トルク定数 (mNm/A)	50.16
効率(%)	85.45
定格トルク(mNm)	304.00
定格回転数(rpm)	3500
定格電力(W)	111
定格電圧(V)	28
定格電流(A)	6.06
摩擦トルク(mNm)	12.54
最大出力電力(W)	302.76
極の数	2
無負荷回転数 (rpm)	5300
無負荷電流(A)	0.25
逆起電力定数(mV/Rpm)	5.25
速度定数(Rpm/V)	190.37
電流定数 (A/mNm)	0.02
物理仕様
フレームサイズ(mm)	50

こちらも購入されています

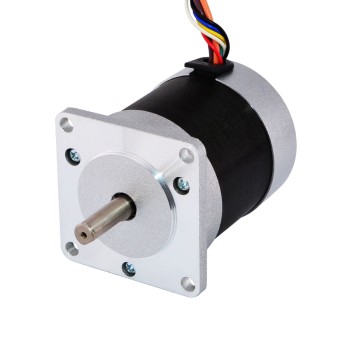

24V 3500RPM 0.37Nm 134W 9.0A Ф57x69mm BLDCモーター

電気的仕様メーカー部品番号：57BLR70-24-01フェーズ：3極：4定格電圧：24V定格速度：3500±10％RPM定格トルク：0.37Nm(52.40oz.in）定格電流：9±10％A定格電力：134W絶縁クラス：B 130°C[266°F]絶縁抵抗：100MΩ最小@ 500VDC絶縁耐力試験..

から

¥0

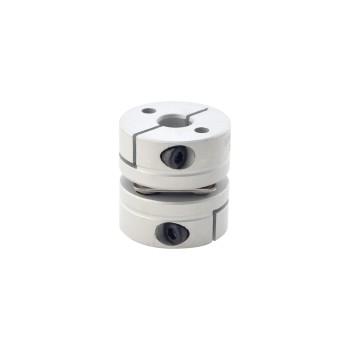

8mm - 8mm フレキシブルシングルディスクカップリング 26x26mm CNC ステッピングモーターシャフトカプラー

仕様部品番号: MP2626-8-8 タイプ: シングルディスク定格トルク: 1.4Nm(198.21oz.in) 最大トルク: 2.8Nm(396.42oz.in) 最大速度: 10000rpm 慣性モーメント:..

から

¥820

デジタルブラシレス DC モータードライバー 24V-48VDC 最大 15.0A 400W

この12V-48VDC 400W ブラシレスモータードライバーは、現代の産業用自動制御の分野で動作するために STEPPERONLINE が独自に開発したドライバーであり、主に高性能の専用ブラシレス DC モータードライバーチップ、最新の IGBT および MOS パワーデバイス..

から

¥3,277

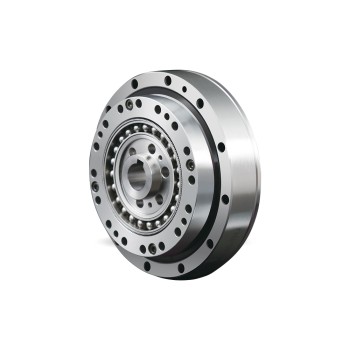

HHT シリーズハーモニックギアボックス Φ80mm 比 100:1 バックラッシュ 20arcsec 8mm 入力直径

予約注文

ギヤ比100、フレームサイズΦ80mm、インプットシャフト径8mm、最大バックラッシ20arcsecの車高調変速機です。HHTシリーズのハーモニックギヤボックスは、フレクスプラインとリジッドスプラインを高剛性のクロスベアリングで接続し、一体化したコンパクトな構造を採用し、リジッド、リジッドどちら..

から

¥40,501

ブラシレスDCモーターコントローラーDBLC-01

コントロールボックスの機能1.表示速度。モーターの回転速度をリアルタイムで表示できます。 2.パネルのスタート/ストップボタンでモーターのスタート/ストップを制御します。 3.パネルの前進および後進キーは、モーターの前進および後進モードを制御できます。 4.パネルの速度調整ポテンショメータにより、モ..

から

¥1,929

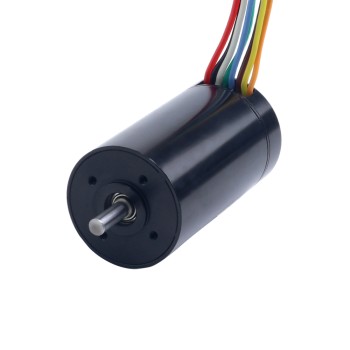

24V 4820RPM 45mNm 22.71W 1.61A 丸型 Ф30x56mm ブラシレスコアレスモーター

この24Vブラシレスコアレスモーターは、出力22.71Wです。定格回転速度は4820rpm、消費電流は1.61A、定格トルクは45mNmです。低慣性を必要とする小型で応答性の高いアプリケーションに最適です。コアレスモーターは鉄損を排除することで優れた効率を実現し、連続自動化における消費電力を大幅に削..

から

¥6,796

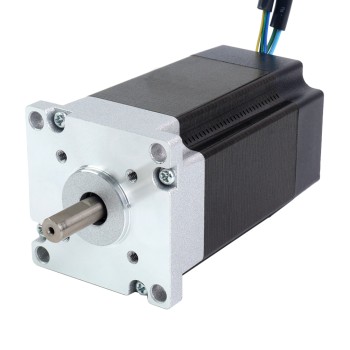

36V 3000RPM 0.45Nm 141W 5.40A 57x57x96mm BLDC モーター

これは、3 相 8 極の 36V ブラシレス DC モーターです。定格回転数は 3000rpm、トルクは 0.45Nm (63.73oz.in) です。 57BSD シリーズブラシレスモーターは、冷却ファン、エアポンプ、その他の家庭用電化製品などの低トルクアプリケーションに適した、コスト..

から

¥4,097

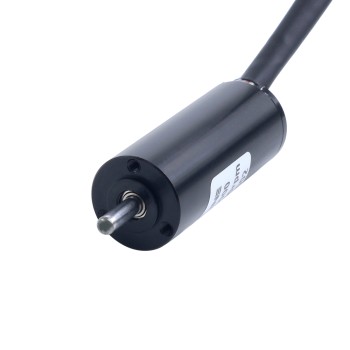

24V 58000RPM 7.2mNm 43.73W 2.08A 丸型 Ф16x41mm ブラシレスコアレスモーター
