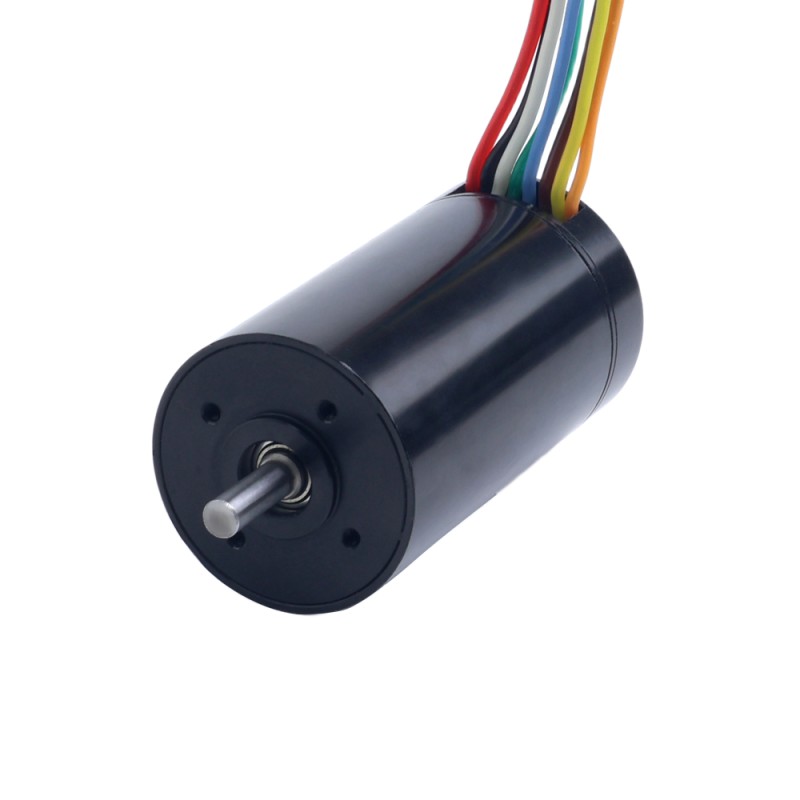

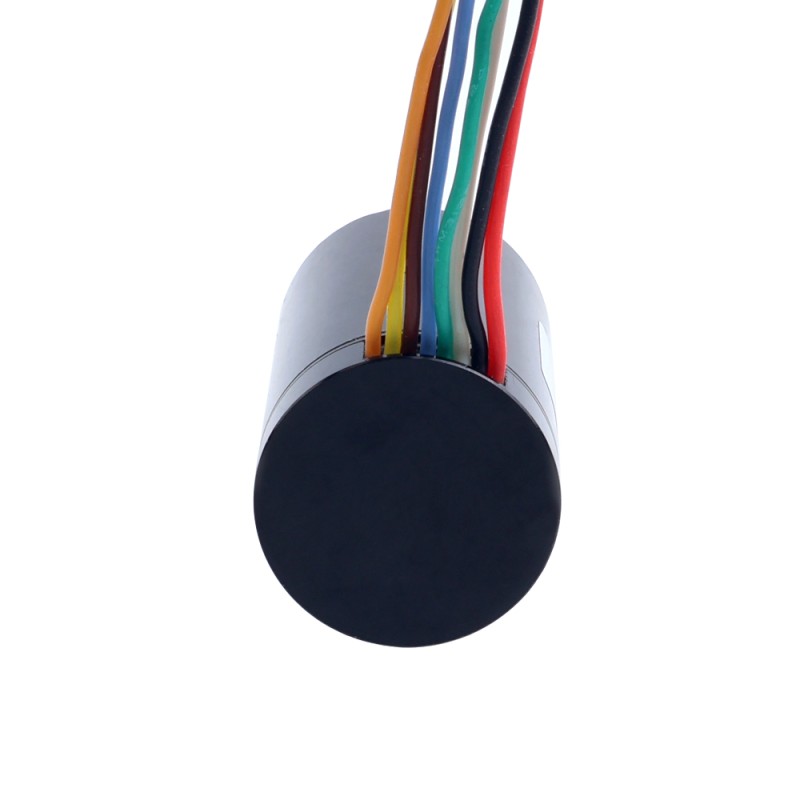

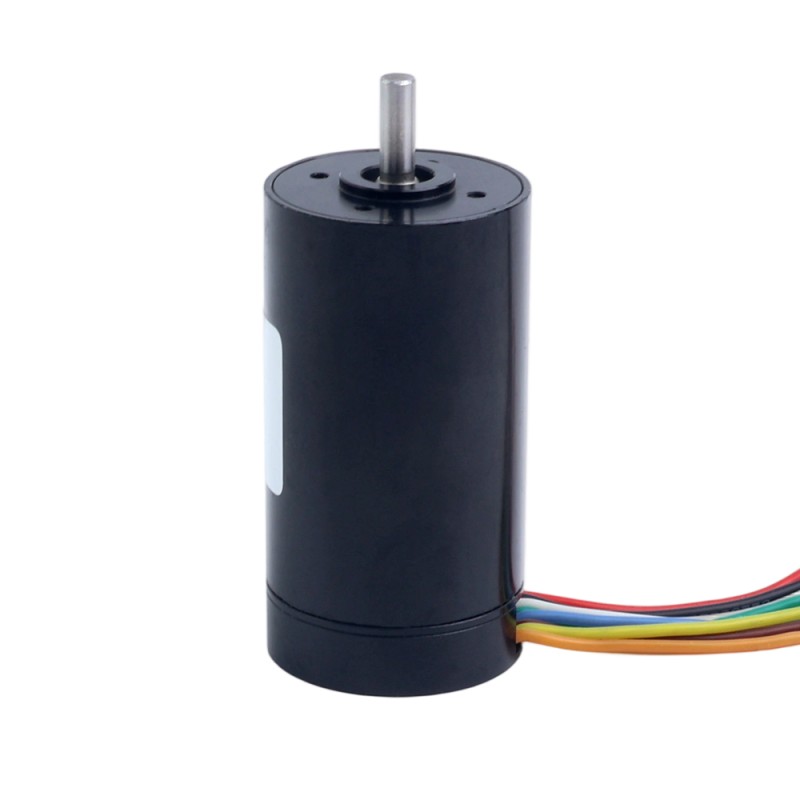

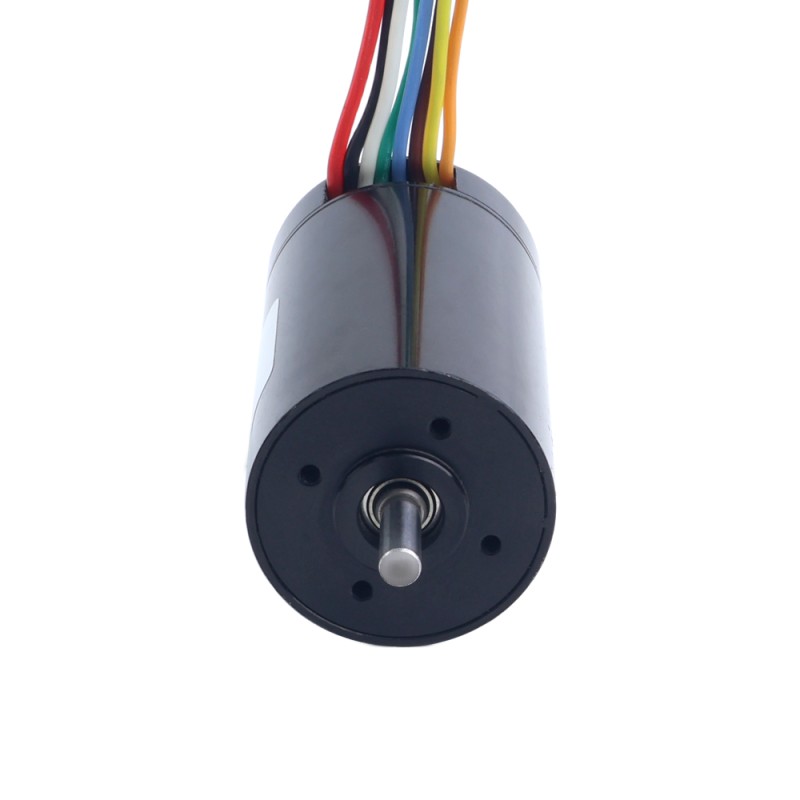

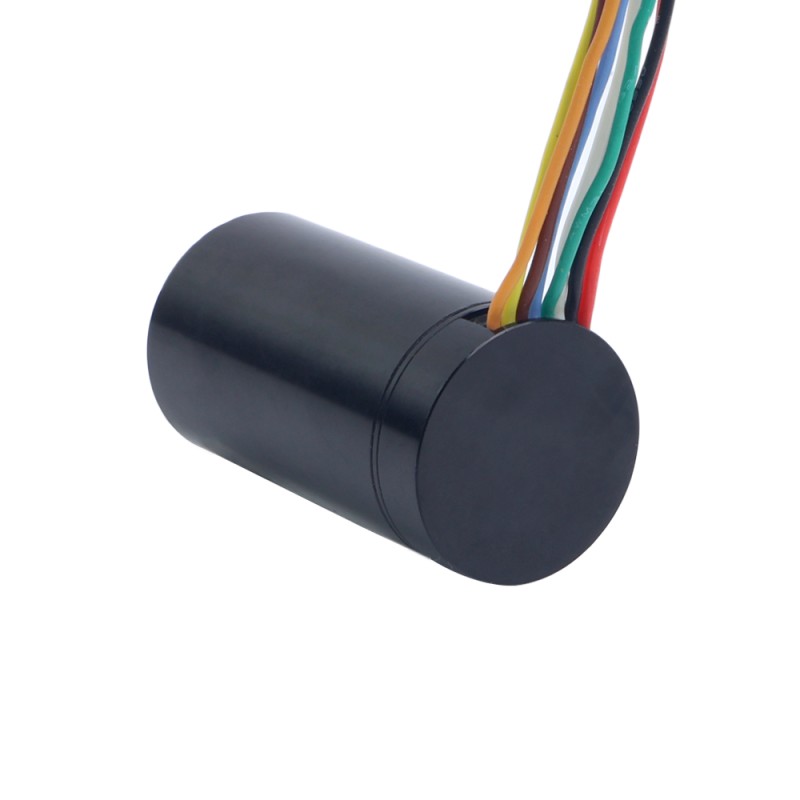

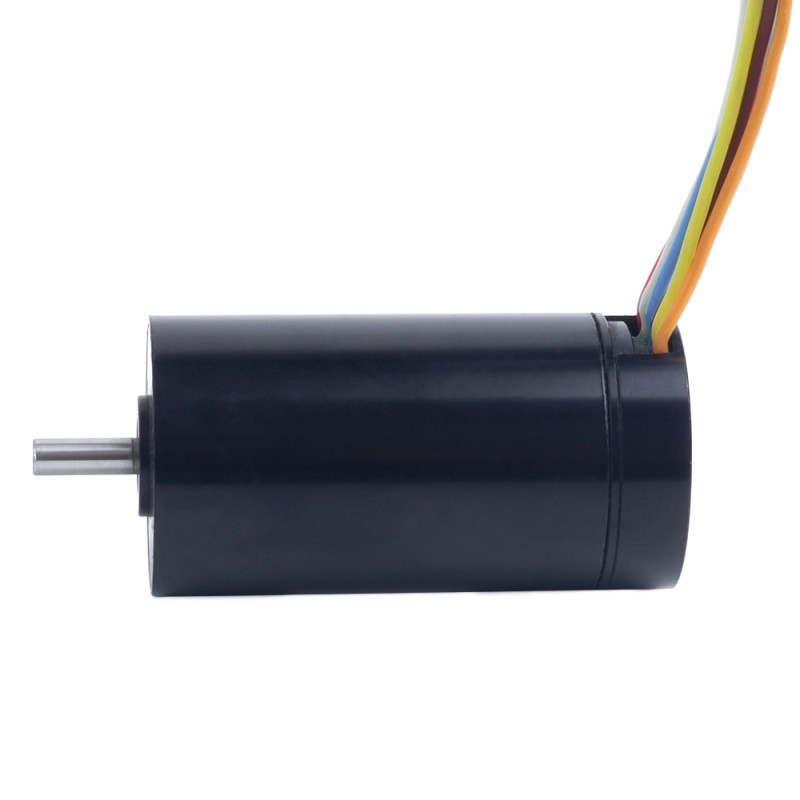

24V 4820RPM 45mNm 22.71W 1.61A 丸型 Ф30x56mm ブラシレスコアレスモーター

この24Vブラシレスコアレスモーターは、出力22.71Wです。定格回転速度は4820rpm、消費電流は1.61A、定格トルクは45mNmです。低慣性を必要とする小型で応答性の高いアプリケーションに最適です。

コアレスモーターは鉄損を排除することで優れた効率を実現し、連続自動化における消費電力を大幅に削減します。超低慣性により、ミリ秒レベルの応答速度で正確な位置決めが可能です。超小型設計と静音・低振動動作により、容易な統合と信頼性の高いメンテナンスフリーのパフォーマンスを実現します。ロボット工学、ラボオートメーション、精密医療機器に最適です。

電気仕様

• メーカー部品番号: 30CL56-24-P2-4820
• 極対数: 1
• 定格電圧: 24V
• 端子抵抗: 2.69Ω
• 端子インダクタンス: 0.3mH
• 無負荷回転数: 8000rpm
• 無負荷電流: 0.2A
• 定格回転数: 4820rpm
• 定格電流: 1.61A
• 定格トルク: 45mNm
• 定格電力: 22.71W
• 最大出力: 51.16W
• 効率: 72.3%
• トルク定数: 28.01mNm/A
• ストールトルク: 244.26mNm
• 逆起電力定数: 2.93mV/rpm
• 速度定数: 340.98rpm/V
• 摩擦トルク: 5.6mNm
• 電流定数: 0.04A/mNm
• 振動振幅: <=0.1mm
• 翼最大許容温度: 180°C
• 動作温度範囲: -20 ～ 80°C
• 騒音: <=35dB
• 寿命: 8000 時間

物理的仕様

• フレームサイズ: Φ30mm
• モーター長さ: 56mm
• シャフト径: Φ5mm
• シャフト長さ: 19mm
• ケーブル長さ: 70mm

接続
