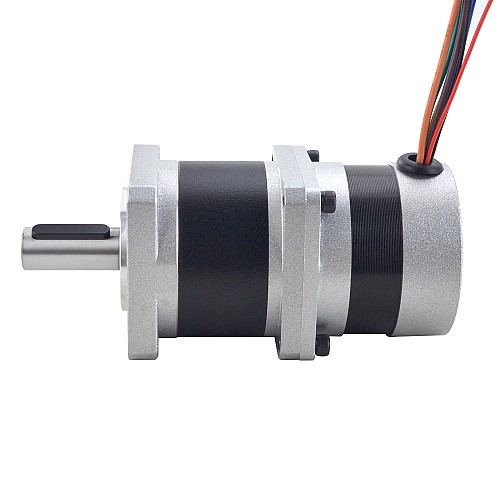

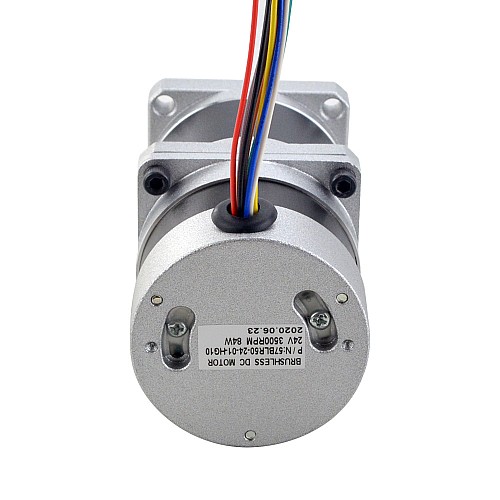

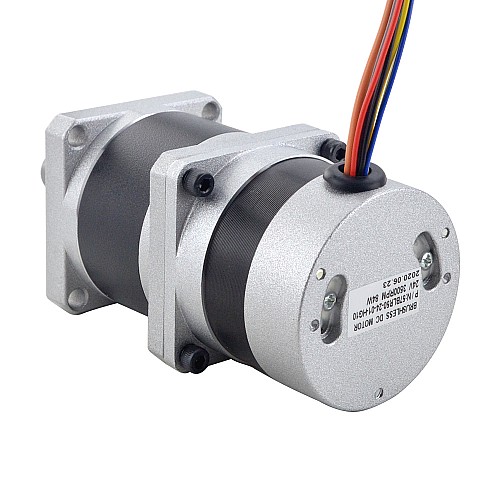

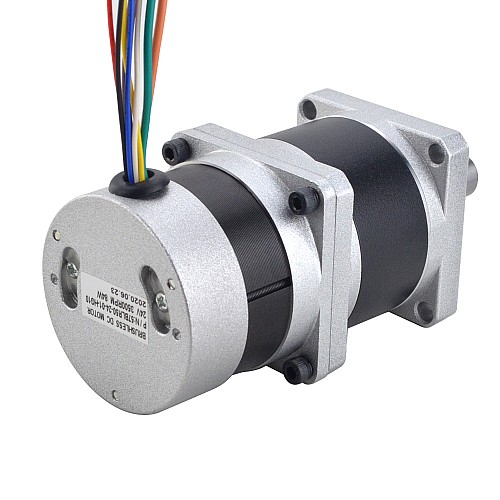

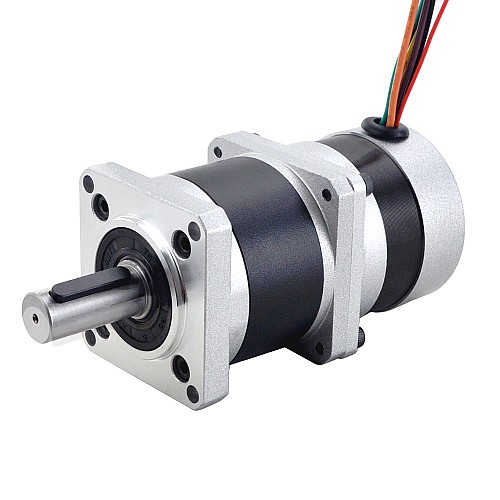

24V 84W 350RPM ギヤード BLDC モーター1.89Nm(267.65oz.in) 10:1 高精度ギアボックス

電気的仕様

• メーカー部品番号：57BLR50-24-01-HG10
• フェーズ：3
• 極：4
• 定格電圧：24V
• 定格速度：350±10％RPM
• 定格トルク：1.89Nm(267.65oz.in)
• 定格電流：5.0±10％A
• 定格電力：84W
• 絶縁クラス：B 130°C[266°F]
• 絶縁抵抗：100MΩ最小@ 500VDC
• 絶縁耐力試験：1分間500VAC

物理的仕様

• フレームサイズ：Φ57mm
• 本体長さ：49.1mm
• ギアボックスの長さ：54mm
• 軸径：Φ14mm
• シャフトの長さ：34mm
• キー溝の長さ：25mm
• リード数：8
• リード長さ：300mm
• ベアリングタイプ：NMBボールベアリング、C3
• 重量：1.11kg

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：10：1
• 効率：85％
• 無負荷時のバックラッシュ：<= 0.8deg
• 最大。許容トルク：6Nm(849.7oz.in）
• モーメント許容トルク：12Nm(1699.68oz.in)
• 最大。ラジアル荷重：250N
• 絶縁クラス：B
• ノイズ：<= 50dB
• 周囲温度：0〜50℃
