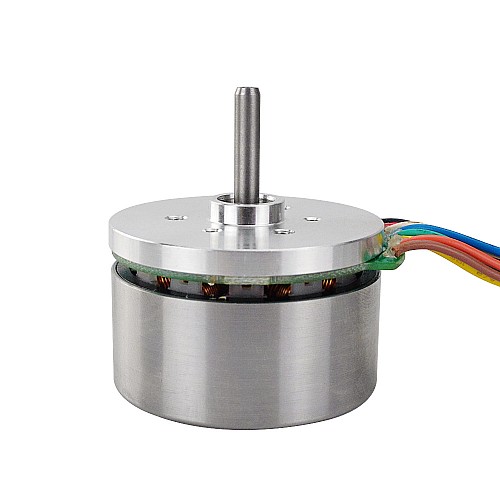

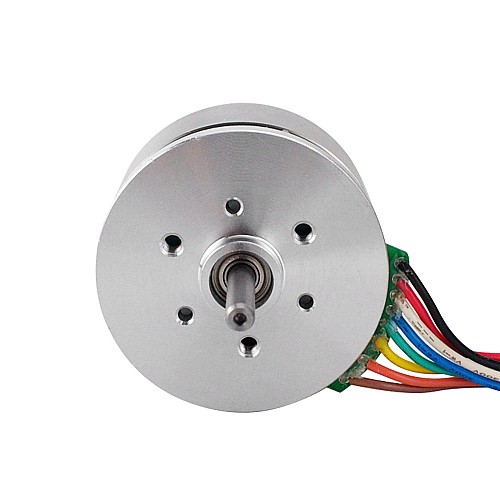

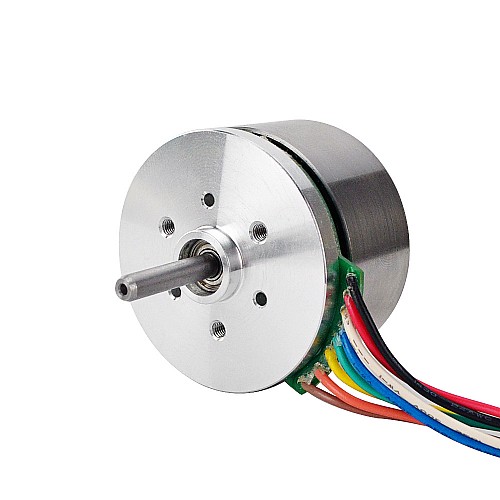

24V 4850RPM 0.13Nm 70W 3.6A Ф43.2x27mm外部ローターモーター

電気的仕様

• メーカー部品番号：45BLE27-24-01
• フェーズ：3
• 極：16
• 抵抗/ライン：0.56±0.1オーム@20℃
• インダクタンス/ライン：0.27±0.1mH@1kHz
• 定格電圧：DC24V
• 無負荷速度：6100±10％RPM
• 無負荷電流：0.5A
• 定格トルク：130mN.m
• 定格速度：4850RPM
• 定格電流：3.6A
• 定格電力：70W
• 逆起電力定数：2.75Vrms / kRPM
• トルク定数：37.2mN.m / A
• ローター慣性：181g.cm ²
• 温度上昇：80k未満
• 絶縁クラス：B 130°C[266°F]
• 絶縁耐力：500VAC 1MIN
• 絶縁抵抗：100MOhm @ 500VDC
• 周囲温度：-25〜+50℃

物理的仕様

• フレームサイズ：Φ43.2mm
• 本体長さ：27mm
• 軸径：Φ4mm
• シャフトの長さ：20.6mm
• リード数：8
• リード長：300mmMin。
• センサー：ホールセンサー
• 重量：150g
