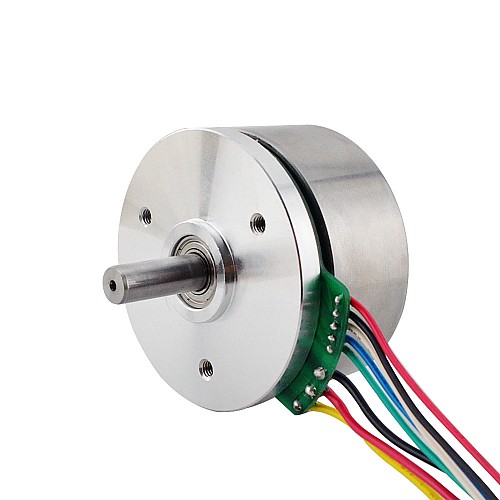

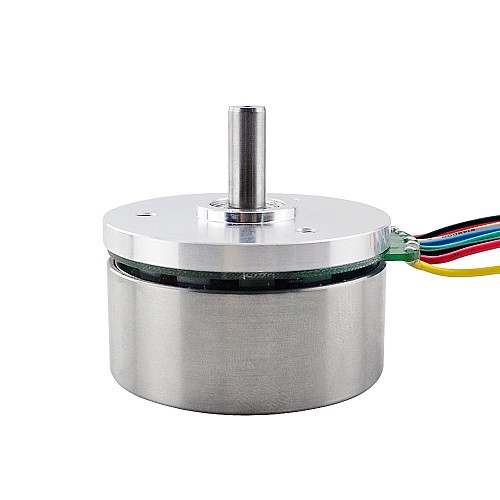

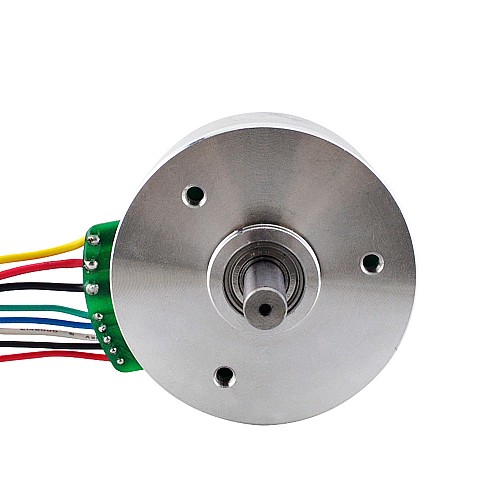

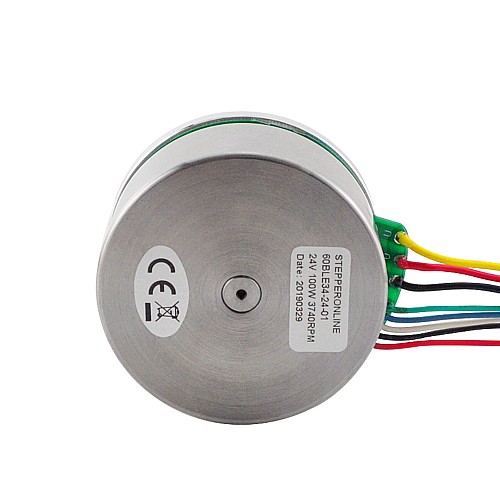

24V 3740RPM 0.284Nm 100W 5.3A Ф61.2x34mm外部ローターモーター

電気的仕様

• メーカー部品番号：60BLE34-24-01
• フェーズ：3
• 極：14
• 抵抗/ライン：0.3±0.1オーム@20℃
• インダクタンス/ライン：0.2±0.2mH@1kHz
• 定格電圧：DC24V
• 無負荷速度：4250±10％RPM
• 無負荷電流：0.8A
• 定格トルク：284mN.m
• 定格速度：3740RPM
• 定格電流：5.0A
• 定格電力：100W
• 逆起電力定数：4.2Vrms / kRPM
• トルク定数：56.7mN.m / A
• ローター慣性：1210g.cm ²
• 温度上昇：80k未満
• 絶縁クラス：B 130°C[266°F]
• 絶縁耐力：500VAC 1MIN
• 絶縁抵抗：100MOhm @ 500VDC
• 周囲温度：-25〜+50℃

物理的仕様

• フレームサイズ：Φ61.2mm
• 本体長さ：34mm
• 軸径：Φ8mm
• シャフトの長さ：23mm
• リード数：8
• リード長：300mmMin。
• センサー：ホールセンサー
• 重量：400g
