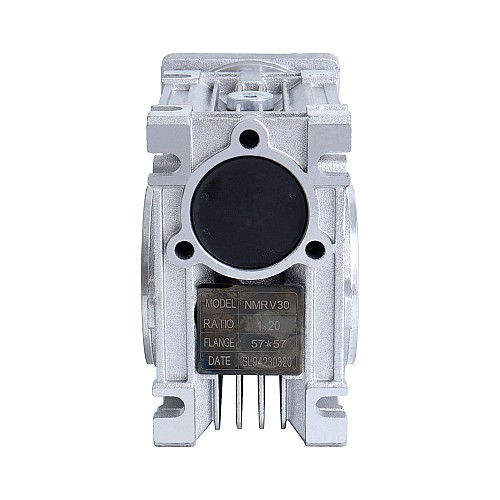

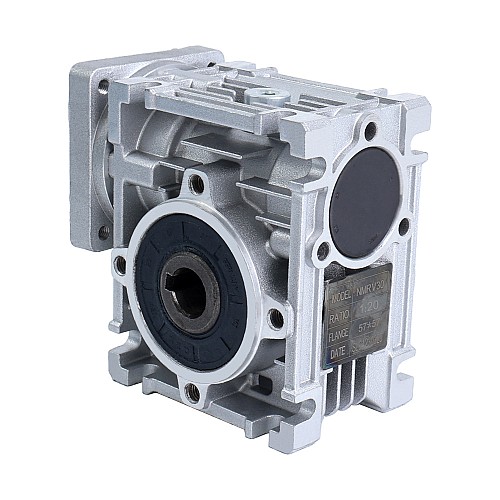

20:1 ウォームギアボックス NMRV30 ウォームギア減速機 11mm 入力シャフト径
¥0
- 在庫あり: 1
- モデル: NMRV30-G20-D11
- 総重量: 1.15kg
- 認証: ISO
(最小ご注文単位 999)
このギアボックスのサイズは 57mmx57mm 、入力シャフトの直径は 11mm です。 このウォーム ギアボックスは、Nema 23 ステッピング モーターまたはその他の 57mmx57mm サイズのモーター用に設計されており、出力シャフトはドライブ シャフトから 90° オフセットされています。 大型ケースはもちろん、箱の隙間がない密閉構造によりメンテナンスフリーです。 これにより、潤滑剤が簡単に失われたり、劣化したり、交換されたりするのを防ぎます。
ギアボックスの仕様
- メーカー部品番号: NMRV30-G20-D11
- ギアボックスのタイプ: ウォームギアボックス
- ギア比: 20:1
- 最大出力許容トルク: 18Nm (159.31lb-in)
- 最大出力ラジアル荷重: 0.94kN
- 出力タイプ: 中空ボア
- 出力ボア径: Φ14mm
- 入力シャフトのタイプ: キー溝
- 入力軸径：Φ11mm
- 入力シャフトの最大長さ: 25mm
注
- 推奨入力速度 <=1500rpm。
- ウォーム ギアボックスはバックラッシュが大きいため、位置決め用途には適していません。
こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品はNMRVS30-G20-D11です。
シャフト スリーブ アダプタ RV30-K11-D8 または RV30-K11-D6.35 を使用して、11mm の入力直径を 8mm または 6.35mm に変換
ウォームギアボックスはより良い素材を使用することでアップグレードされました。新しいバージョンが必要な場合は、NMRVS30-G20-D11 を参照してください。
新旧ウォームギヤの違いについて詳しく知りたい方は、この記事を読んでください。
ウォーム ギアボックスは通常、B3 取り付けタイプを使用することをお勧めします。他の取り付けタイプを使用する場合は、カスタマイズについてお問い合わせください。
