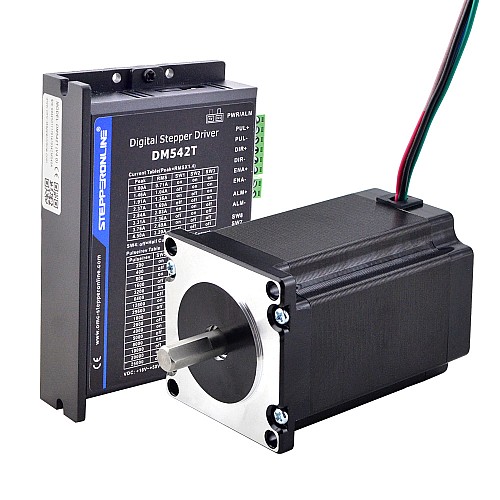

1 軸ステッピング CNC キット 2.4Nm(339.87oz.in) Nema 23 ステッピング モーター & ドライバー

この CNC キットには以下が含まれます:

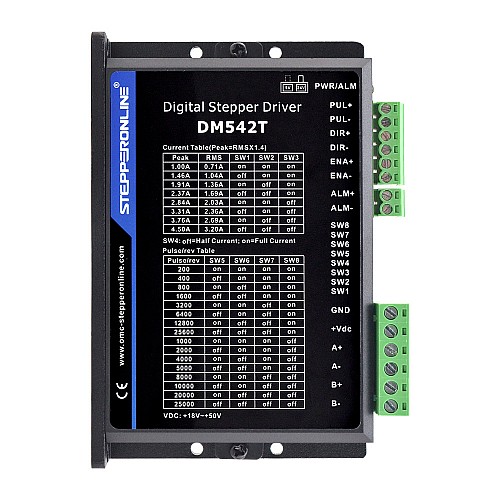

• 1 x DM542T: Nema 17、23、24 ステッピング モーター用デジタル ステッピング ドライバー 1.0-4.5A 18-50VDC

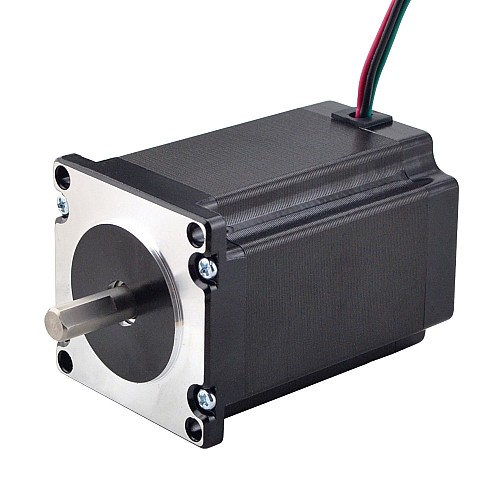

• 1 x 23HS32-4004S: Nema 23 ステッピング モーター 2.4Nm (339.87oz.in) 4A 57x57x82mm 8mm シャフト 4 ワイヤー

モーター仕様

• メーカー部品番号: 23HS32-4004S
• フェーズの数: 2
• ステップ角度: 1.8 度
• 保持トルク: 2.4Nm(339.87oz.in)
• 定格電流/相: 4.0A
• 位相抵抗: 0.9ohms
• インダクタンス: 3.2mH±20%(1KHz)
• フレームサイズ: 57 x 57mm
• 本体の長さ: 82mm
• 軸径：Φ8mm
• シャフトの長さ: 21mm
• Dカット長さ: 15mm
• ケーブルの数: 4
• ケーブル長: 300mm
• 絶縁クラス: B 130°C[266°F]

ドライバーの仕様

• パルス幅: 2.5μS
• 絶縁抵抗: 500MΩ
• パルス入力周波数: 0~200kHz
• 出力ピーク電流: 1.0~4.5A(3.2RMS)
• 入力電圧: +18~50VDC (通常 36VDC)
• ロジック信号電流: 7~16mA (標準 10mA)
• PUL/DIR モードをサポート
• アイドル電流の自動削減
• 過電圧および過電流保護
• 電源投入時に「ジャンプ」のないソフトスタート
• 5V/24V ロジック電圧セレクター、デフォルト設定 24V
• アンチレゾナンスは最適なトルクを提供し、中音域の不安定性を排除します
• 最大 200KHz のパルス入力周波数、TTL 互換、光学的に絶縁された入力
• 2 相および 4 相モーターに適しており、nema 17 ドライバー、nema 23 ドライバーでも正常に動作します
• 1.00A、1.46A、1.91A、2.37A、2.84A、3.31A、3.76A、4.50A を含む 8 つの選択可能なピーク電流
• 電源投入時のモーターの自動識別とパラメーターの自動構成により、さまざまなモーターに対して最適な応答を提供します
• マルチステッピングにより、低解像度のステップ入力がより高いマイクロステップ出力を生成できるため、モーターの動きがよりスムーズになります
• 200、400、800、1600、3200、6400、12800、25600、1000、2000、4000、5000、8000、10000、20000、25000 を含む 16 の選択可能なマイクロステップ解像度
