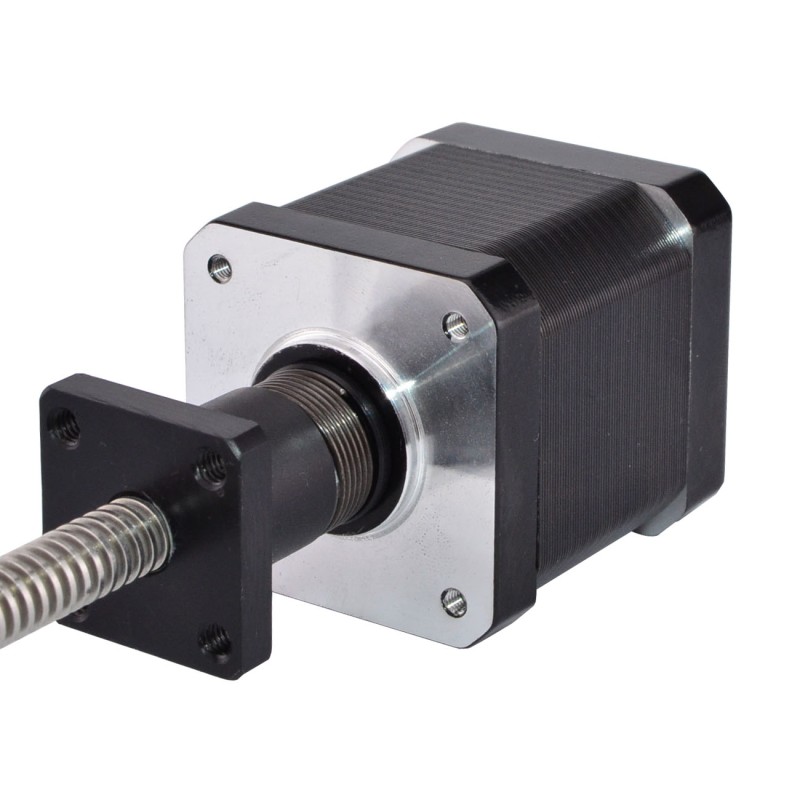

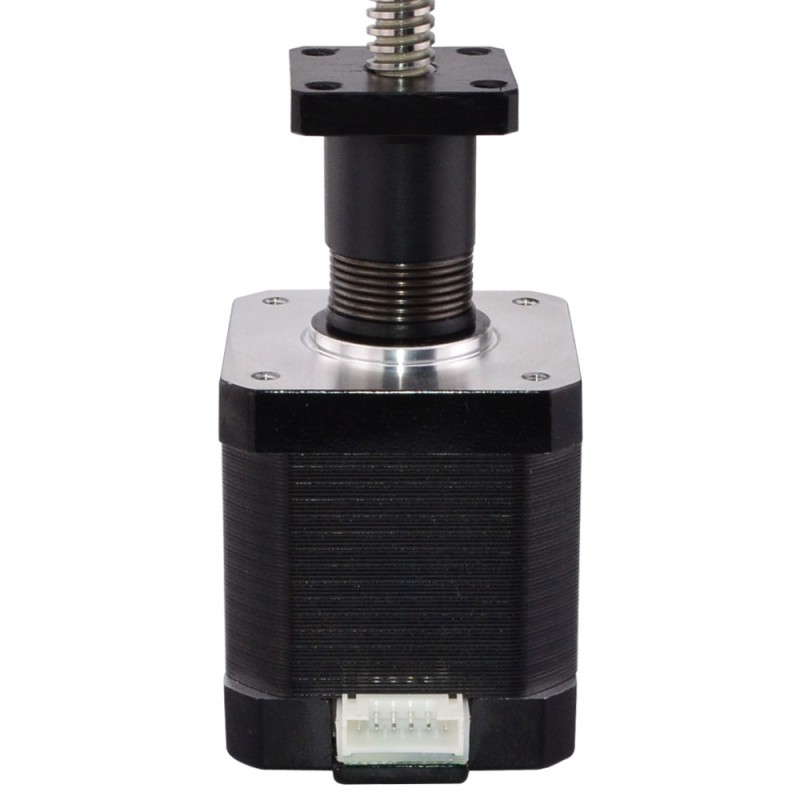

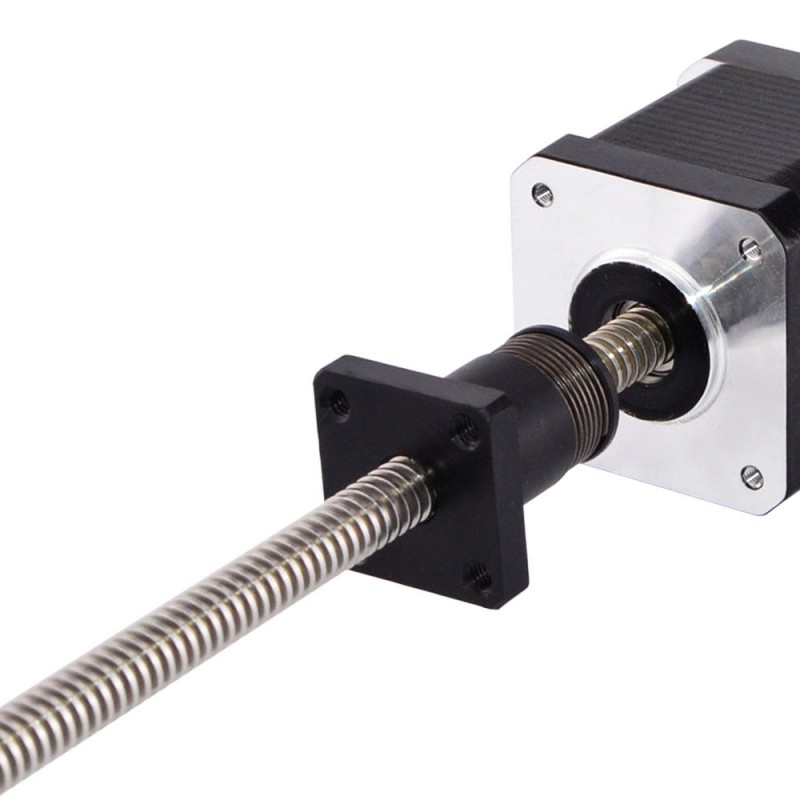

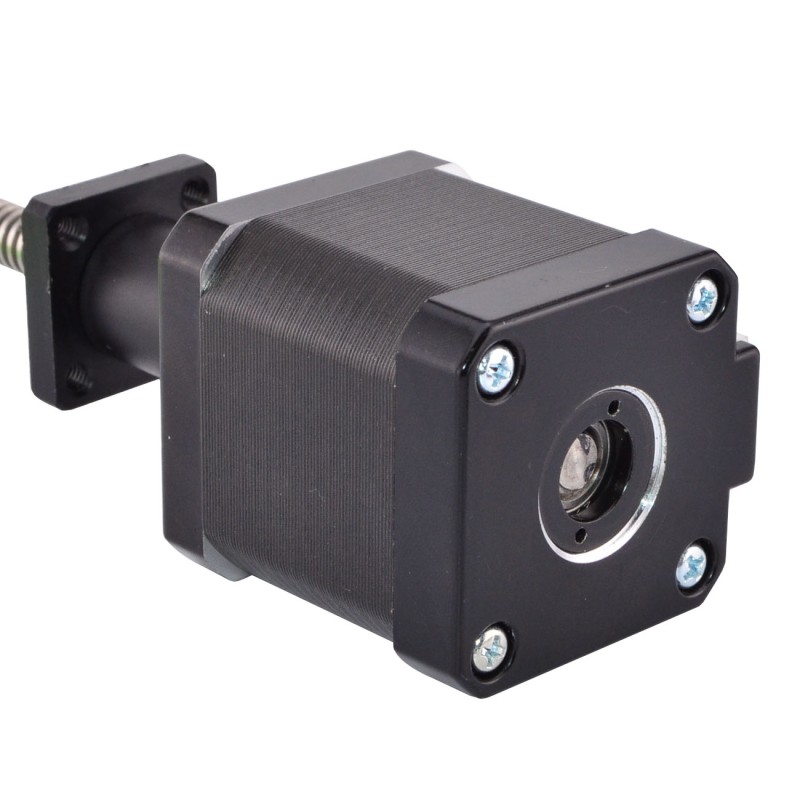

バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm

バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm - 17E19S1684AB4-330RA | StepperOnline
17E19S1684AB4-330RA
定格電流(A)1.68
リニアモータータイプ外部（台形）
リードストローク/回転数(mm)2
リードストローク/ステップ(mm)0.01
質問する

ダウンロード

17E19S1684AB4-330RA_Full_Datasheet.pdfPDF · 55.51KB
同シリーズ
型番定格電流(A)リニアモータータイプリードストローク/回転数(mm)リードストローク/ステップ(mm)価格在庫
17E13S0404DB2-200RS0.4外部（台形）40.02¥5,247在庫あり
17E13S0404DB4-100RS0.4外部（台形）40.02¥2,744在庫あり
17E13S0404DB4-150RS0.4外部（台形）40.02¥3,188在庫あり
17E13S0404MB2-032RB0.4外部（台形）80.04¥3,632お取り寄せ
17E13S0404MB4-032RB0.4外部（台形）80.04¥3,188在庫あり
17E13S0404MB4-150RS0.4外部（台形）80.04¥3,046在庫あり
17E13S0404MB4-200RS0.4外部（台形）80.04¥3,280在庫あり
17E13S0404MB4-300RS0.4外部（台形）80.04¥3,749在庫あり
17E13S1684MB4-200RS-OE1K1.68外部（台形）80.04¥7,925在庫あり
17E15S1684DB4-350RS-H1.68外部（台形）40.02¥8,275在庫あり
17E16S1504AB2-310RS1.5外部（台形）20.01¥2,130在庫あり
17E19S0406AB2-300RA0.4外部（台形）20.01¥7,466在庫あり
17E19S0406AB2-330RA0.4外部（台形）20.01¥7,466お取り寄せ
17E19S1684AB4-330RA1.68外部（台形）20.01¥7,640在庫あり
17E19S1684MB4-200RS1.68外部（台形）80.04¥3,062在庫あり
17E19S1684MB4-200RS-AR41.68外部（台形）80.04¥10,791在庫あり
17E19S1684MB4-300RS1.68外部（台形）80.04¥2,950在庫あり
17E19S1684MB4-300RS-OE1K1.68外部（台形）80.04¥7,734在庫あり
17LE13-0404E-200G0.4外部（台形）80.04¥1,686在庫あり
17LS13-0404E-200G-SALE0.4外部（台形）80.04¥4,562在庫あり
17LS19-1684E-200G-AR31.68外部（台形）80.04¥7,628在庫あり
23E20S0904MB2-150RS0.9外部（台形）80.04¥7,031在庫あり
23E22S2004AJ2-150RS-SALE2.0外部（台形）20.01¥5,405在庫あり
23E22S2004AJ2-200RS2.0外部（台形）20.01¥7,062在庫あり
23E22S2004AJ4-300RS2.0外部（台形）20.01¥7,734在庫あり
23E22S2004DJ2-200RS2.0外部（台形）40.02¥7,062在庫あり
23E22S2004DJ4-300RS2.0外部（台形）40.02¥7,734在庫あり
23E22S3004MB4-150RB3.0外部（台形）80.04¥5,044在庫あり
6E13S0304AC7-100RS0.3外部（台形）20.01¥20,856在庫あり
8E11S0244AC3-150RS-SALE0.24外部（台形）20.01¥9,423在庫あり
カテゴリー内をすべて見る
バックラッシュ防止ネジナットNema17外部48mmスタック1.68Aリード2mm(0.07874")長さ330mm
この外付けリニア ステッピング モーターは、定格電流が 1.68A、本体の長さが 48mm です。330mm Tr8x2 ネジ棒とアンチバックラッシュ ナットが付属しており、正確な位置決め、制御可能な... 続きを読む
0 レビュー • レビューを書く
から
¥7,640
5 + ¥7,324
10 + ¥7,034
50 + ¥6,767
100 + ¥6,518

国をクリックして、リアルタイムの在庫をご確認ください。

カートに入れる
お気に入りリストに入れる 比較リストに入れる
かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

続きを読む
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

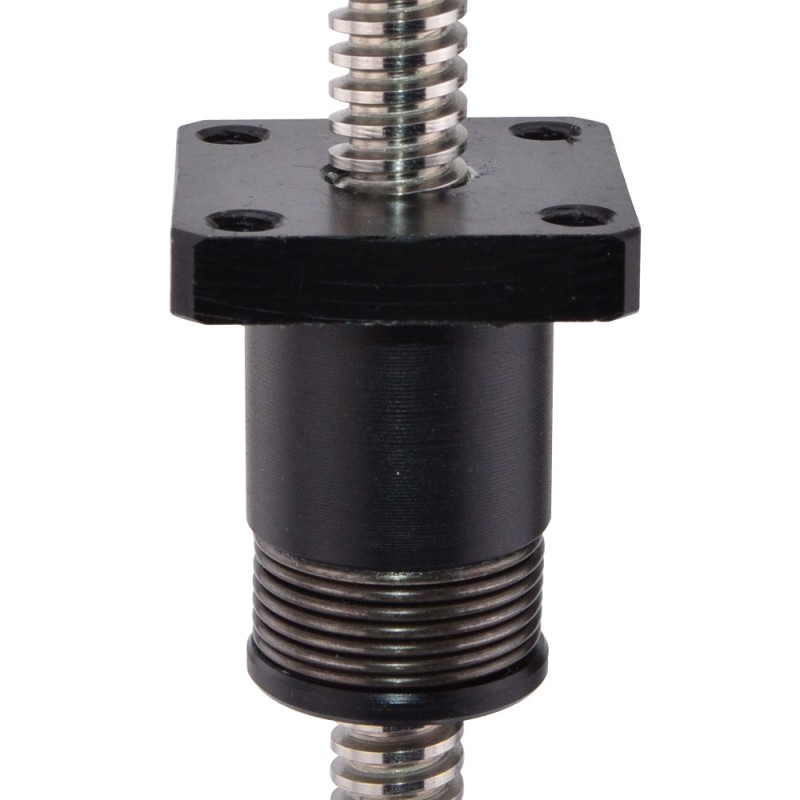

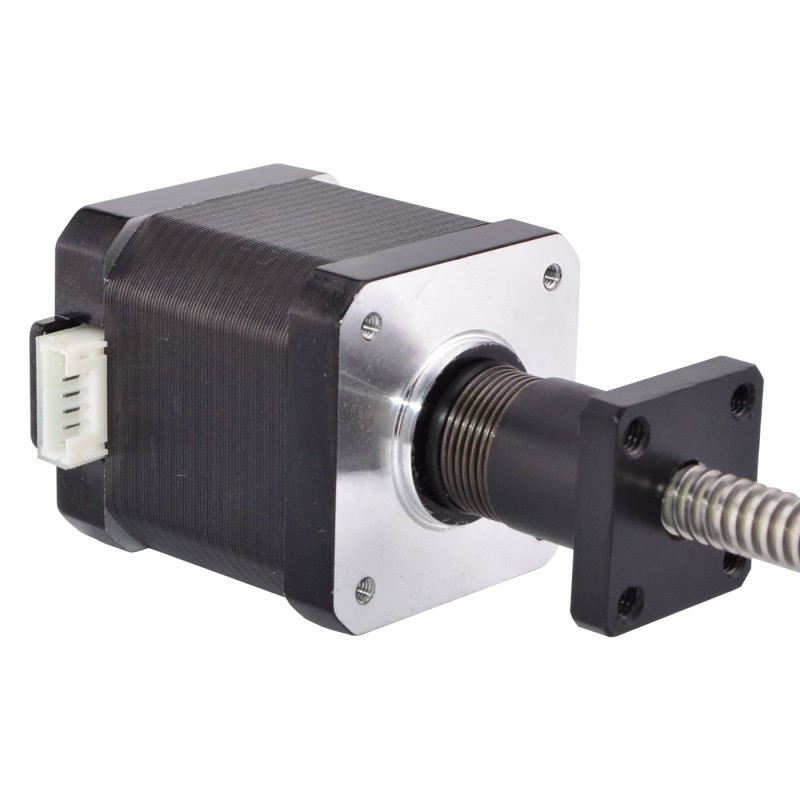

この外付けリニア ステッピング モーターは、定格電流が 1.68A、本体の長さが 48mm です。330mm Tr8x2 ネジ棒とアンチバックラッシュ ナットが付属しており、正確な位置決め、制御可能な速度、高精度を実現します。これらの機能により、製造、ロボット工学、ヘルスケア、自動車、航空宇宙、ホーム オートメーションなど、幅広い業界に最適です。

電気的仕様

  • メーカー部品番号：17E19S1684AB4-330RA
  • モータータイプ：外部（台形）
  • ステップ角：1.8度
  • 保持トルク: 0.44Nm(62.31oz.in)
  • 定格電流/相：1.68A
  • 相抵抗：1.65ohms
  • インダクタンス：2.8mH±20％(1KHz)

物理的仕様

  • フレームサイズ：42 x 42mm
  • 本体長さ：48mm

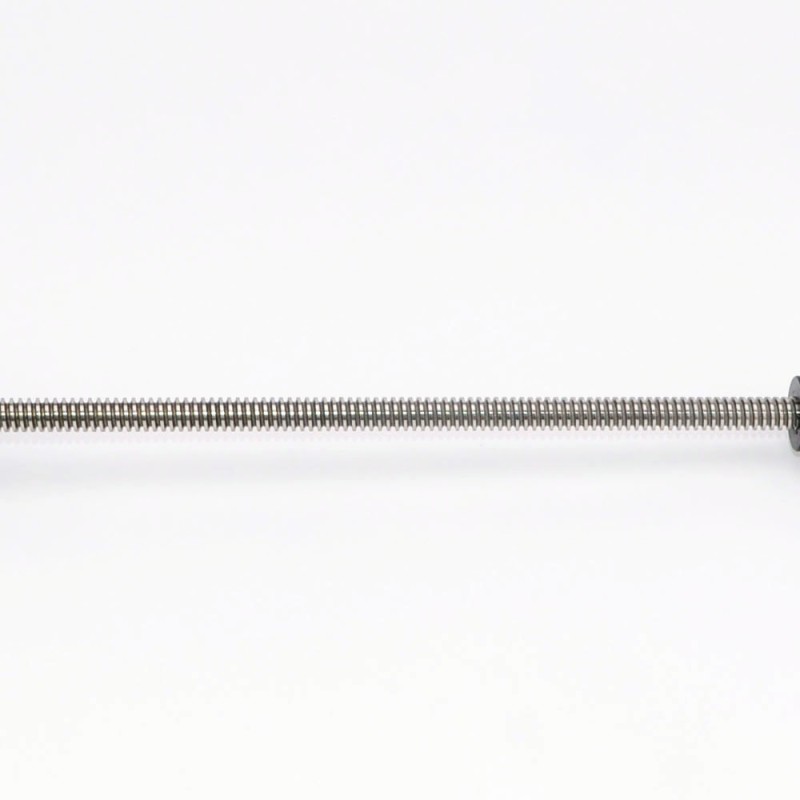

  • 親ねじの長さ：330mm(12.992")
  • 親ねじ径：Φ8mm(0.315")
  • リード/ステップ：0.01mm(0.0003937")
  • リード/レボリューション：2mm(0.0787")
  • リード数：4
  • リード長：500mm

繋がり

A +
A-
B +
B-
赤
グレー
黄色
緑
電気的仕様
インダクタンス(mH)2.8
ステップ角(deg.)1.8
トルク・推力曲線はありますか？いいえ
位相抵抗(Ω)1.65
保持トルク(Ncm)44
双極性/単極性双極性
定格電流(A)1.68
物理仕様
IP等級40
ケーブル数4
フレームサイズ(mm)Nema 17 (42 x 42)
リードスクリューの長さ(mm)330
リードスクリュー径(mm)8
リードストローク/ステップ(mm)0.01
リードストローク/回転数(mm)2
リード長(mm)500
リニアモータータイプ外部（台形）
本体長さ(mm)48

レビューを書く

公開されません。レビューに関するご連絡にのみ使用します。
注意：HTMLは使用できません。
評価:
悪い 良い
クイックビュー

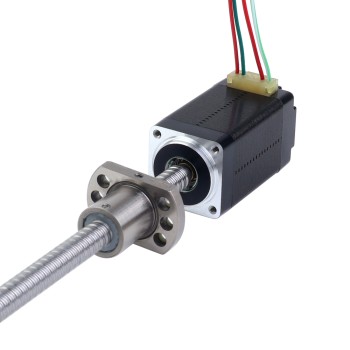

NEMA 8 外部ボールねじ リニアステッピングモータ 0.5A 38.2mm スタックスクリューリード 2mm(0.07874") リード長 150mm
NEMA 8 外部ボールねじ リニアステッピングモータ 0.5A 38.2mm スタックスクリューリード 2mm(0.07874") リード長 150mm
このモデルは、ボディ長 38.2mm、ステップ角 1.8 度、定格電流 0.5A の Nema 8 ボールねじリニア ステッピング モーターです。直径 6mm(0.2362")、長さ 150mm(5.9055") のボールねじと鋼製ねじナットが一体化されており、直線移動量は 1 回転あたり 2mm(..
から
¥17,571
カートに入れる
お気に入りリストに入れる 比較リストに入れる
クイックビュー

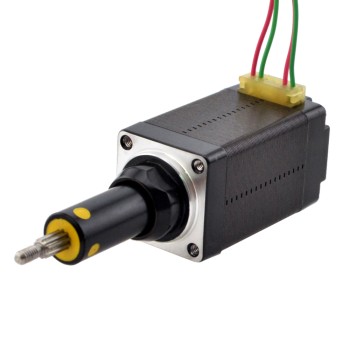

NEMA 8 キャプティブ Acme リニアステッピングモーター 0.5A 38.2mm 身長 スクリューリード 2mm(0.07874") トラベル 19.1mm
NEMA 8 キャプティブ Acme リニアステッピングモーター 0.5A 38.2mm 身長 スクリューリード 2mm(0.07874") トラベル 19.1mm
このモデルは Nema 8 キャプティブ ACME スクリュー リニア ステッピング モーターで、本体の長さは 38.2 mm、ステップ角は 1.8 度、定格電流は 0.5 A です。直径 3.5mm(0.1378")、ストローク長 19.5mm(0.7677)、直線移動は 1 回転あたり 2mm(..
から
¥10,136
カートに入れる
お気に入りリストに入れる 比較リストに入れる
クイックビュー

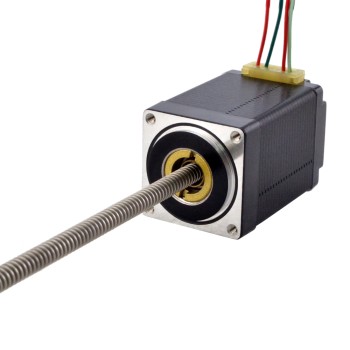

NEMA 11 非キャプティブ Acme リニア ステッピング モーター 1.0A 46mm スタック スクリュー リード 1.27mm(0.05") リード長 200mm
予約注文
NEMA 11 非キャプティブ Acme リニア ステッピング モーター 1.0A 46mm スタック スクリュー リード 1.27mm(0.05") リード長 200mm
直径Φ4.76mm(0.1874インチ)、送りねじ長さ200mm(7.874インチ)で統合されており、直線移動量は1回転あたり1.27mm(0.05インチ)です このモデルは、本体長さ 46mm、ステップ角 1.8 度、定格電流 1A の Nema 11 ノンキャプティブ スクリュー リニア ステッ..
から
¥6,082
カートに入れる
お気に入りリストに入れる 比較リストに入れる
クイックビュー

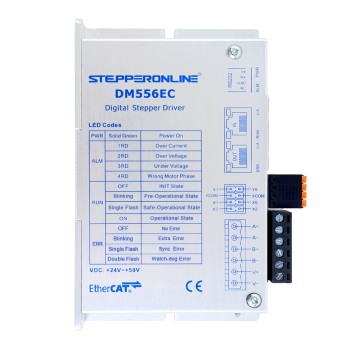

Yシリーズ EtherCAT デジタルステッピングモータードライバ 0-5.6A 24-50VDC Nema 23、24、34 ステッピングモーター用
