ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー

ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
ラウンド Nema 23 バイポーラ 1.8度 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 ワイヤー
0 レビュー - レビューを書く
¥3,098
5 + ¥2,937
10 + ¥2,791
50 + ¥2,661
100 + ¥2,541
  • 在庫あり: 予約注文
  • モデル: 23HR20-2804S
  • 総重量: 0.65kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 68

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
事前注文とはどういう意味ですか?
プリオーダー商品は現在在庫切れです。ご注文後、生産または調達を開始します。

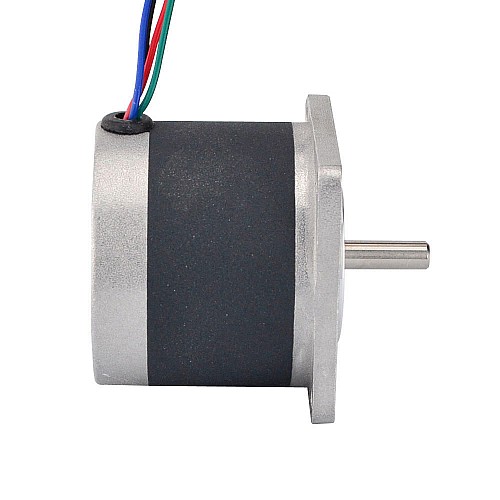

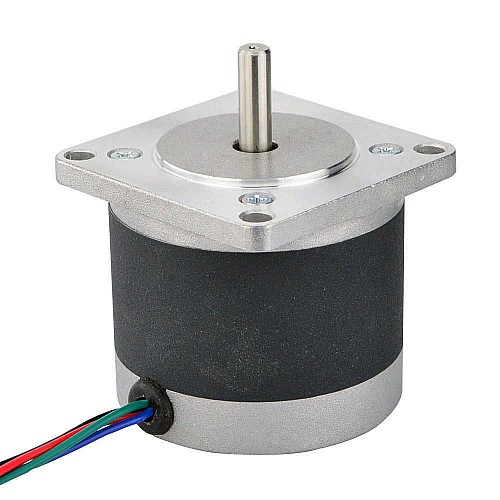

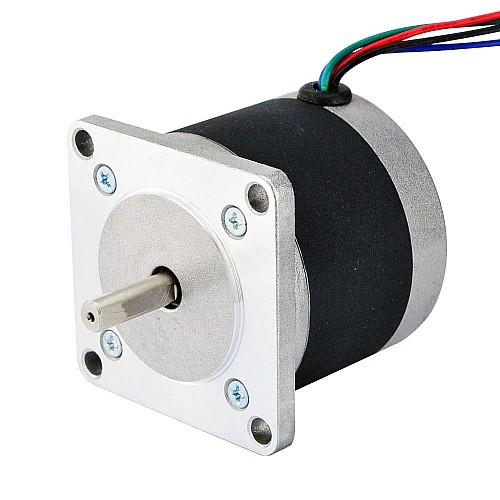

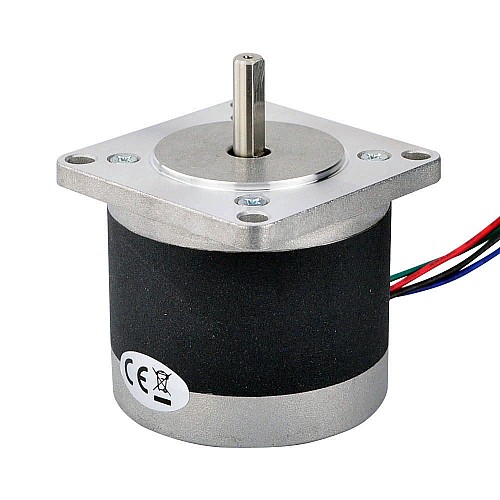

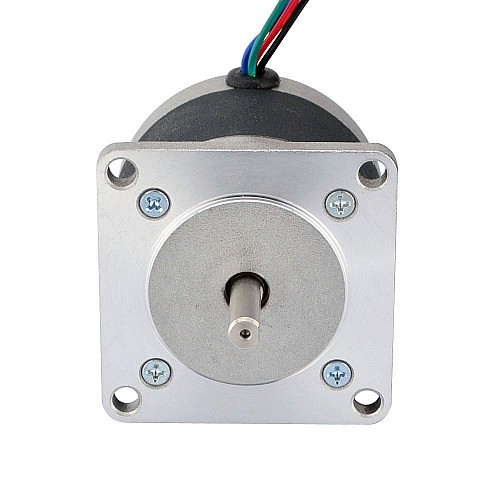

この丸型バイポーラNema23ステッピングモーターは、ステップ角1.8度、サイズ57x52mmです。 4本のワイヤーがあり、各相は2.8Aを消費し、保持トルクは0.7Nm(99.13oz.in)です。


電気的仕様

  • メーカー部品番号：23HR20-2804S
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：0.7Nm(99.13oz.in)
  • 定格電流/相：2.8A
  • 相抵抗：0.65オーム
  • インダクタンス：1.6mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：52mm
  • 軸径：Φ6.35mm
  • シャフト長さ：20.6mm
  • Dカット長さ：19mm
  • リード数：4
  • リード長：500mm
  • 重量：600g

繋がり

A +
A-
B +
B-
黒
緑
赤
青い

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 1.6
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.65
保持トルク(Ncm) 70
保持トルク(oz.in) 99.13
双極性/単極性 双極性
定格電流(A) 2.8
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 23 (Φ57)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 52
製品シリーズ S
軸の長さ(mm) 20.6
軸径(mm) 6.35



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HR20-2804S.STEP 932KB Download
23HR20-2804S_Torque_Curve.pdf 143.04KB Download
23HR20-2804S_Full_Datasheet.pdf 119.71KB Download
