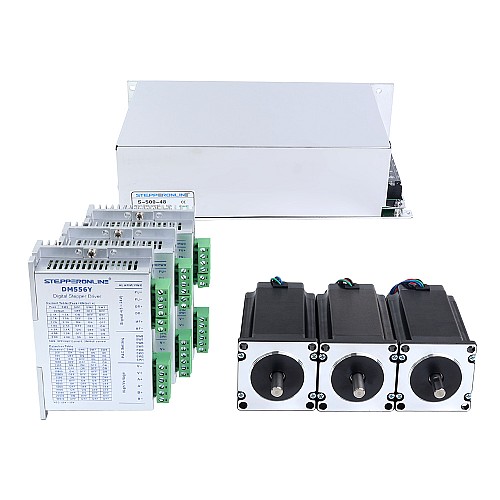

YSシリーズ 3軸 ステッパーキット 3.00Nm(424.83oz.in) Nema 23ステッパーモーター & ドライバー & 48V電源付き

• 3 x 23HS39-5004S: Nema 23 ステッピング モーター バイポーラ 1.8 度 3.00Nm(424.83 オンスインチ) 5.0A 57x57x100mm 4 線
• 3 x DM556Y: Y シリーズ デジタル ステッピング ドライバー 1.7-5.6A DC20V-50V、Nema 23、24、34 ステッピング モーター用
• 1 x S-500-48: 500W 48V 10.5A 115/230V スイッチング電源

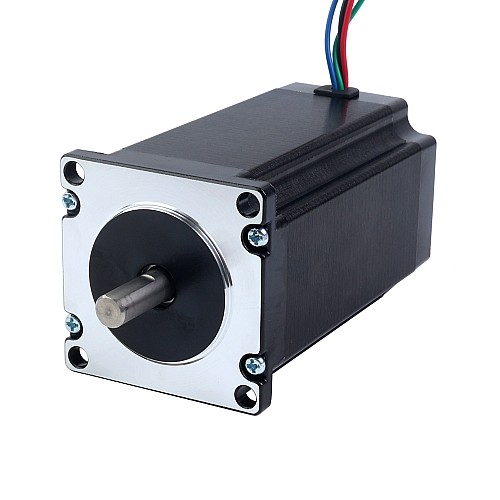

モーター仕様

• メーカー部品番号: 23HS39-5004S
• モーター タイプ: バイポーラ ステッピング
• ステップ角度: 1.8 度
• 保持トルク: 3.00Nm(424.83oz.in)
• 定格電流/位相: 5.0A
• 位相抵抗: 0.6ohms±10%
• インダクタンス: 2.8mH±20%(1KHz)
• 絶縁クラス: B 130°C[266°F]
• フレーム サイズ: 57 x 57mm
• 本体長さ: 100mm
• シャフト径: Φ8mm
• シャフト長さ: 21mm
• D カット長さ: 15mm
• ケーブル数: 4
• ケーブル長さ: 400mm

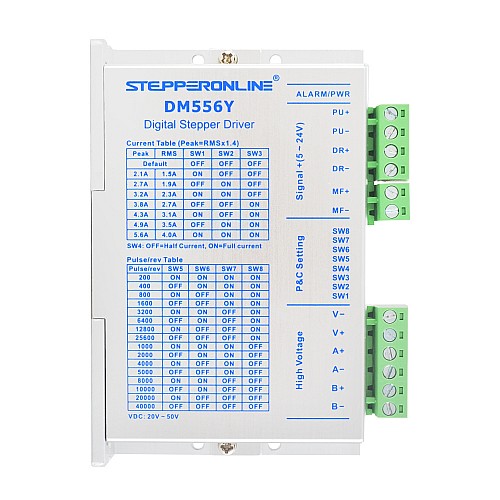

ドライバ仕様

• 出力ピーク電流: 1.7 - 5.6A(1.2~4.0RMS)
• 入力電圧: DC20V~50V
• ロジック信号電流: 7 - 15mA(通常 10mA)
• パルス入力周波数: 0 - 200kHz
• パルス幅: 2.5μS
• 絶縁抵抗: 500MΩ

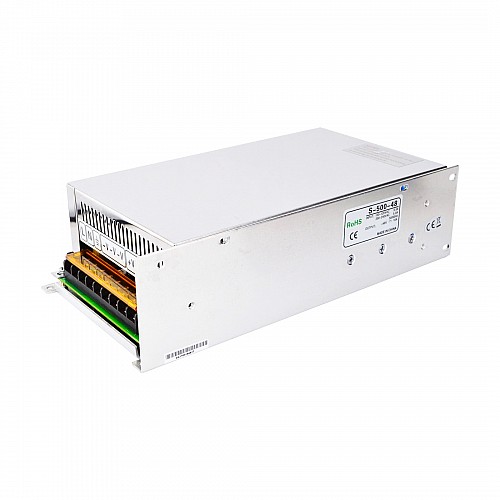

電源仕様

• 部品番号: S-500-48
• 48V DC 10.5A 出力
• AC 入力電圧範囲: 90~135VAC/180~264VAC
• 高効率、低コスト
• 内蔵DCファンによる強制空冷
• 低出力リップルおよびヨープ
• 過電流、過電圧、短絡、過熱保護
• 215*115*50mm (L*W*H)
