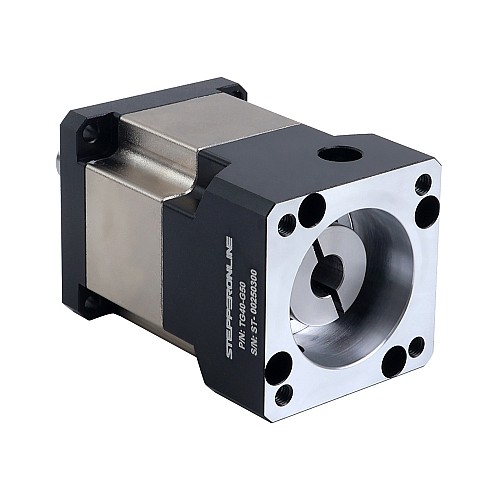

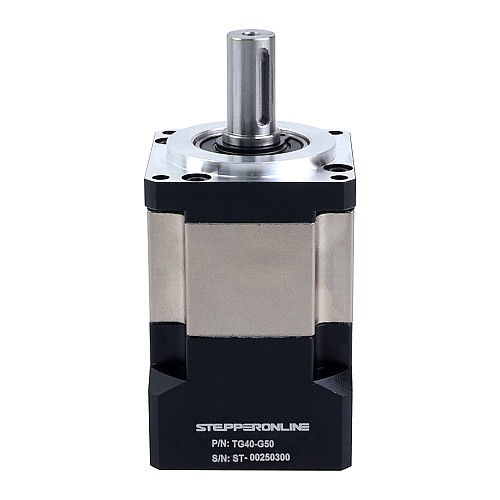

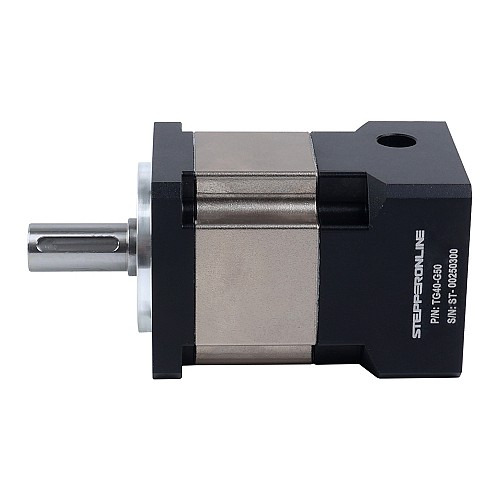

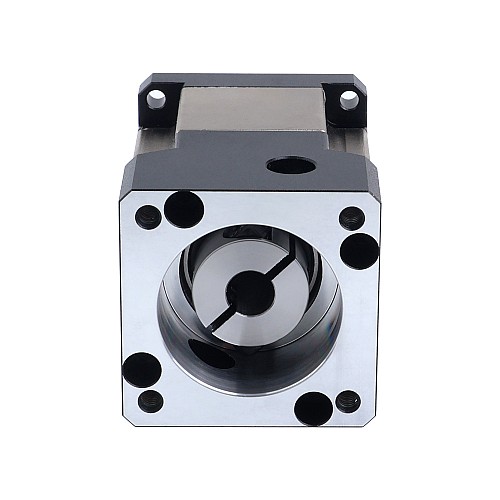

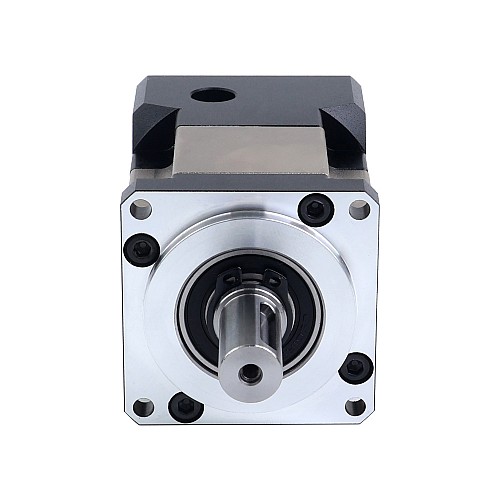

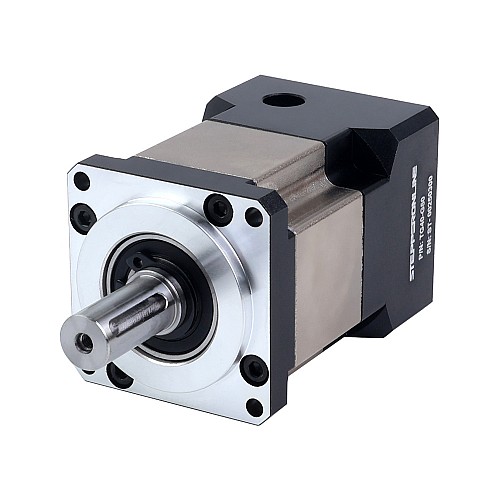

TG シリーズ 40mm 50:1 遊星ギアボックス バックラッシュ サーボ モーター用 20 分角

TGシリーズのプラネタリギアボックスは、50:1の減速比を提供し、精密加工された40mmサーボモーターインターフェースを備えています。保証バックラッシュ20アーク分未満のこの高性能ユニットは、競争力のある価格で精密なモーションコントロールを必要とするアプリケーションに最適な、優れた位置決め精度と動作信頼性を提供します。
このインライン型プラネタリギアボックスは、市場のほとんどのサーボモーターに対応しています.

ギアボックスの仕様

• 部品番号: TG40-G50
• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比: 50:1
• 効率: 94%
• 慣性モーメント: 0.03kg.cm²
• 無負荷時のバックラッシュ: <=20arc-min
• 最大許容トルク: 10Nm(88.51lb-in)
• モーメント許容トルク: 20Nm(177.01b-in)
• 騒音: <=55dB
• 防水等級: IP54
• 寿命: 20000 時間

物理仕様

• フレーム サイズ: 42 x 42mm
• ギアボックスの長さ: 62mm
• 出力軸タイプ: キーウェイシャフト
• 出力軸径: Φ10mm
• 出力シャフトの長さ: 25mm
• 入力シャフト径: Φ8mm
• 最大入力軸長: 26.5mm

その他のオプションの縮小率。
