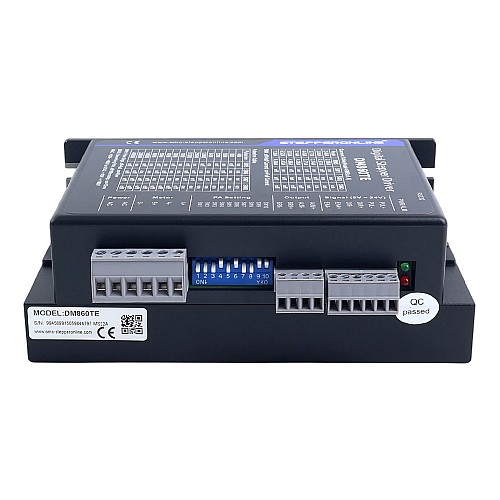

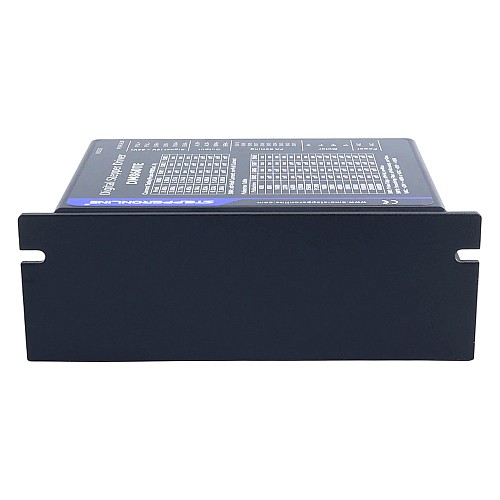

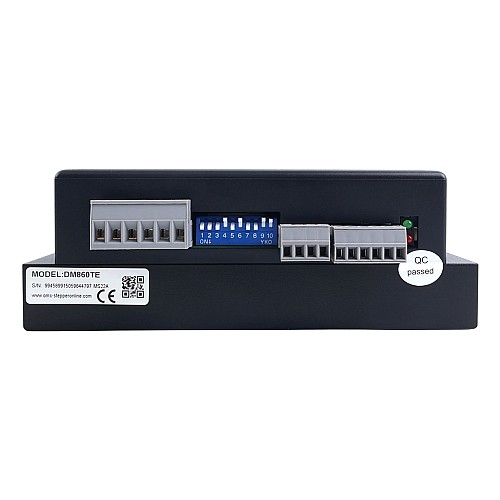

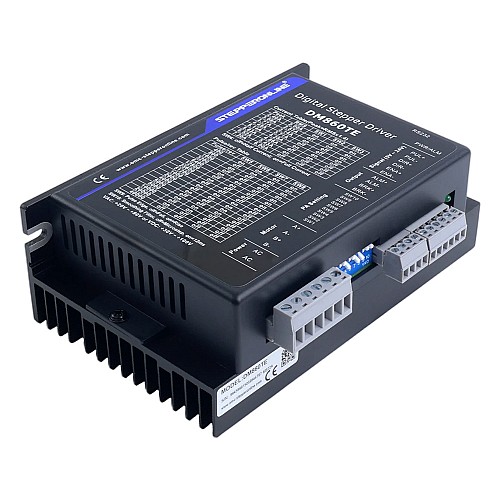

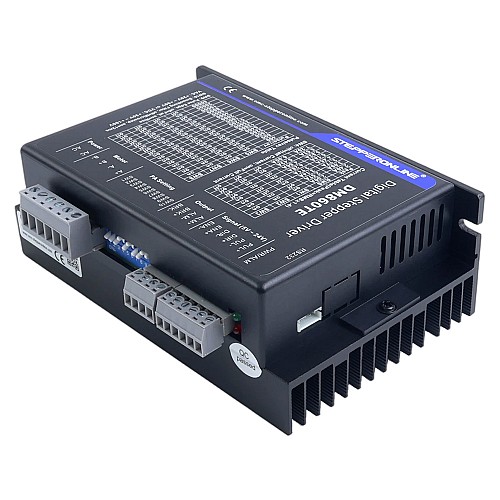

TEシリーズ デジタルステッピングドライバー 2.4-7.2A 20-80VAC/30-100VDC Nema 34モーター用

TEシリーズステッピングドライバーは、Tシリーズをベースにアップグレードされた、卓越したコストパフォーマンスを提供するバージョンです。Tシリーズとほぼ同一の機能性と性能を維持しながら、コスト最適化を通じて製品の参入障壁を大幅に低減し、高品質なステッピングドライバーをより手頃な価格で提供します。

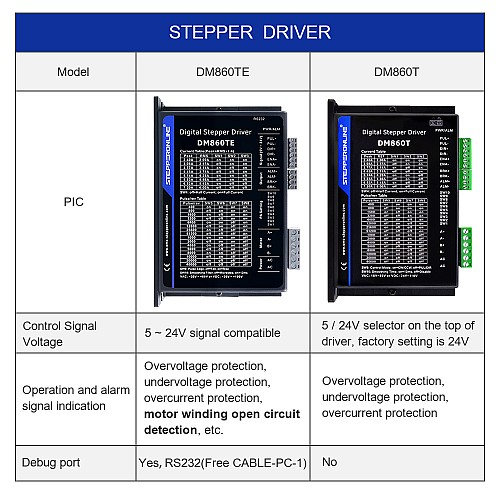

これは、出力ピーク電流2.4～7.2A、入力電圧20～80VAC/30～100VDCのTEシリーズデジタルステッピングドライバーです。DM860Tよりも競争力のある価格で、Nema 23、24、34ステッピングモーター用に設計されています。
機能面では、TEは独自の「モーター巻線断線検出」機能を備えています。このリアルタイム監視は断線のリスクを警告し、設備の損傷とダウンタイムを削減、信頼性を向上させます。5V～24Vの光絶縁入力により、より多くの制御システムとの容易な統合と設定の簡素化を実現します。TEシリーズドライバーはシングルパルス入力のみサポートすることに注意してください。

主な特徴

• モーター巻線断線検出
• 5V～24V 光絶縁入力
• シングルパルスのみサポート
• 自動アイドル電流低減
• 2相および4相モーターに適応
• PUL/DIRおよびCW/CCWモードをサポート
• 過電圧、過電流保護
• 電源投入時の「ジャンプ」現象のないソフトスタート
• アンチレゾナンス機能により最適なトルクを提供し、中域不安定性を排除
• パルス入力周波数最大200KHz、TTL互換かつ光絶縁入力

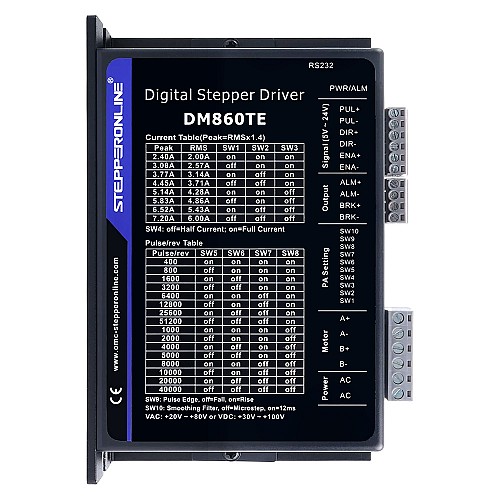

• 8段階の選択可能なピーク電流 (2.40A, 3.08A, 3.77A, 4.45A, 5.14A, 5.83A, 6.52A, 7.20A)
• モーター自動識別及びパラメータ自動設定技術により、異なるモーターに対して最適な応答を提供
• マルチステッピング機能により、低分解能のステップ入力で高分解能のマイクロステップ出力を生成し、よりスムーズなモーター動作を実現
• 16段階の選択可能なマイクロステップ分解能 (400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000)

電気的仕様

• 出力ピーク電流: 2.4～7.2A (実効値 2.0～6.0A)
• 入力電圧: 20～80VAC / 30～100VDC
• 論理入力電圧：5～24VDC
• 論理入力電流：7～20mA
• パルス入力周波数：0～200kHz
• パルス幅：2.5μs
• 絶縁抵抗：500MΩ

動作環境およびその他の仕様（Tj = 25℃/77℉）

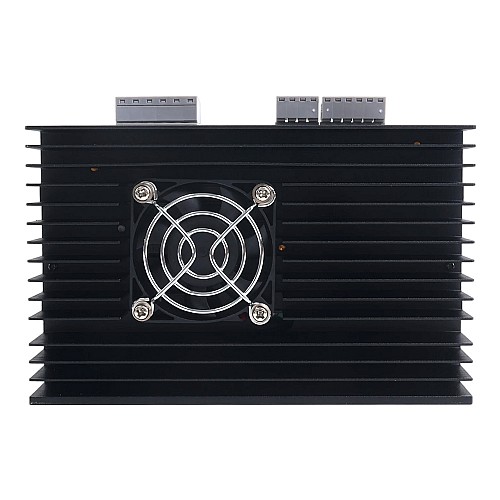

• 冷却：自然冷却または強制冷却
• 環境：塵埃、油霧、腐食性ガスを避ける
• 湿度：40%RH～90%RH
• 動作温度：0℃～40℃
• 耐振動：10-55Hz / 0.15mm
• 保存温度：-20℃～65℃

梱包リスト

• 1 x DM860TE: TEシリーズ デジタルステッピングドライバー 2.4-7.2A 20-80VAC/30-100VDC Nema 34モーター用
• 1 x CABLE-PC-1: ドライバー用RS232ケーブル
