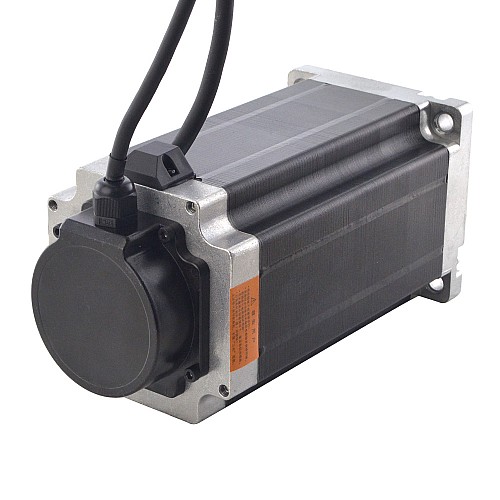

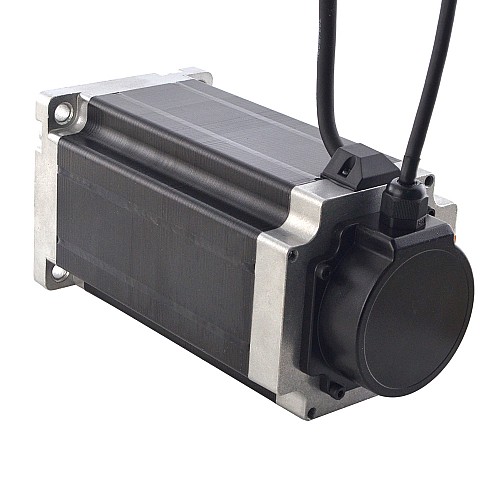

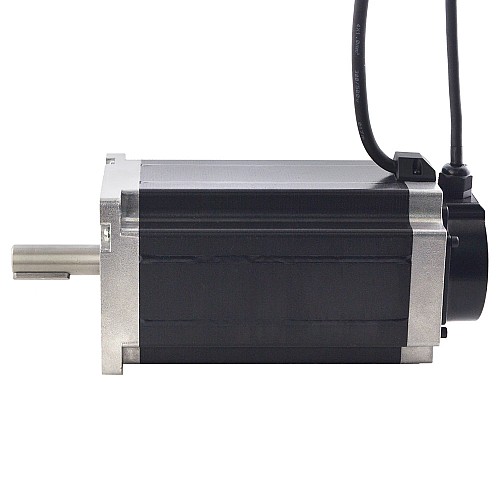

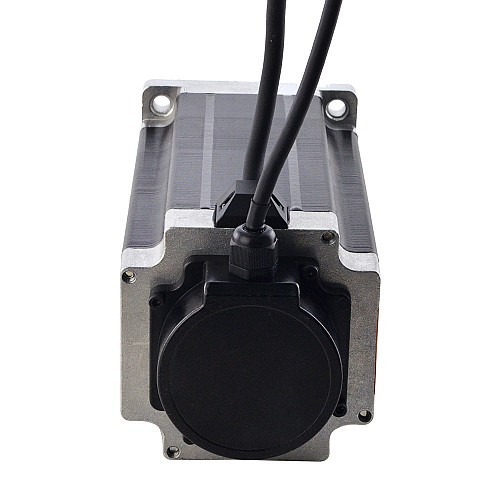

S シリーズ Nema 42 閉ループ ステッピング モーター 30Nm(4248.35oz.in) エンコーダー 1000PPR(4000CPR)

電気的仕様

• メーカー部品番号：42HS79-8004D-E1000
• フェーズ数：2
• ステップ角：1.8度
• 保持トルク：30Nm(4248.35oz.in)
• 定格電流/相：8.0A
• 相抵抗：1.15オーム±10％
• インダクタンス：17.5mH±20％（1KHz）

物理的仕様

• フレームサイズ：110 x 110mm
• 本体長さ：201mm
• 軸径：Φ19mm
• シャフトの長さ：55.5mm
• キー溝シャフトの長さ：37mm
• リード長さ：3000mm
• 重量：12kg

エンコーダ仕様

• 出力回路タイプ：差動タイプ
• エンコーダタイプ：オプティカルインクリメンタル
• エンコーダ分解能：1000PPR（4000CPR）
• 出力信号チャンネル：2チャンネル
• 最小供給電圧：4V
• 最大供給電圧：5V
• 出力電流：100mA
• 出力高電圧：5V
• 出力低電圧：4.5V
• 最大出力周波数：60kHZ
