ステッピング モーターは、電気パルスをステップと呼ばれる個別の機械的動きに変換する電気機械デバイスです。角度、速度、位置などの正確なモーション コントロールが必要なアプリケーションに適しています。

リニア アクチュエータは、ステッピング モーターとネジを組み合わせたもので、ネジを使用して回転運動を直線運動に変換します。


特定の用途に適したリニア アクチュエーターを選択する際に考慮すべき要素と重要なヒントを以下に示します

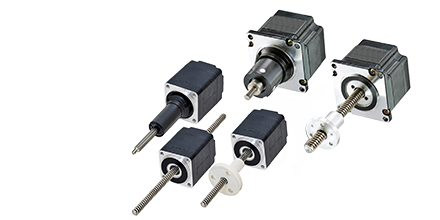

1.用途に応じて 1 つのタイプのリニア アクチュエータを決定して選択します

  • a) 外部
  • b) キャプティブ
  • c) 非キャプティブ

    • 2.取り付け方向を指定

  • a) 水平に取り付け
  • b) 縦置き

    • リニアアクチュエータが垂直に取り付けられている場合、電源オフのセルフロック機能が必要ですか?はいの場合、磁気ブレーキを装備する必要があります。

    3.読み込み

  • a) 必要な推力 (N) @ どの速度 (mm/s)?
  • b) 荷重方向: 片方向ですか、それとも両方向ですか?
  • c) リニア アクチュエータ以外に負荷を押したり引いたりする装置はありますか?

    • 4.脳卒中

    荷物の最大移動距離は?

    5.速度

  • a) 最大線速度 (mm/s) は?
  • b) 回転速度 (rpm) は?

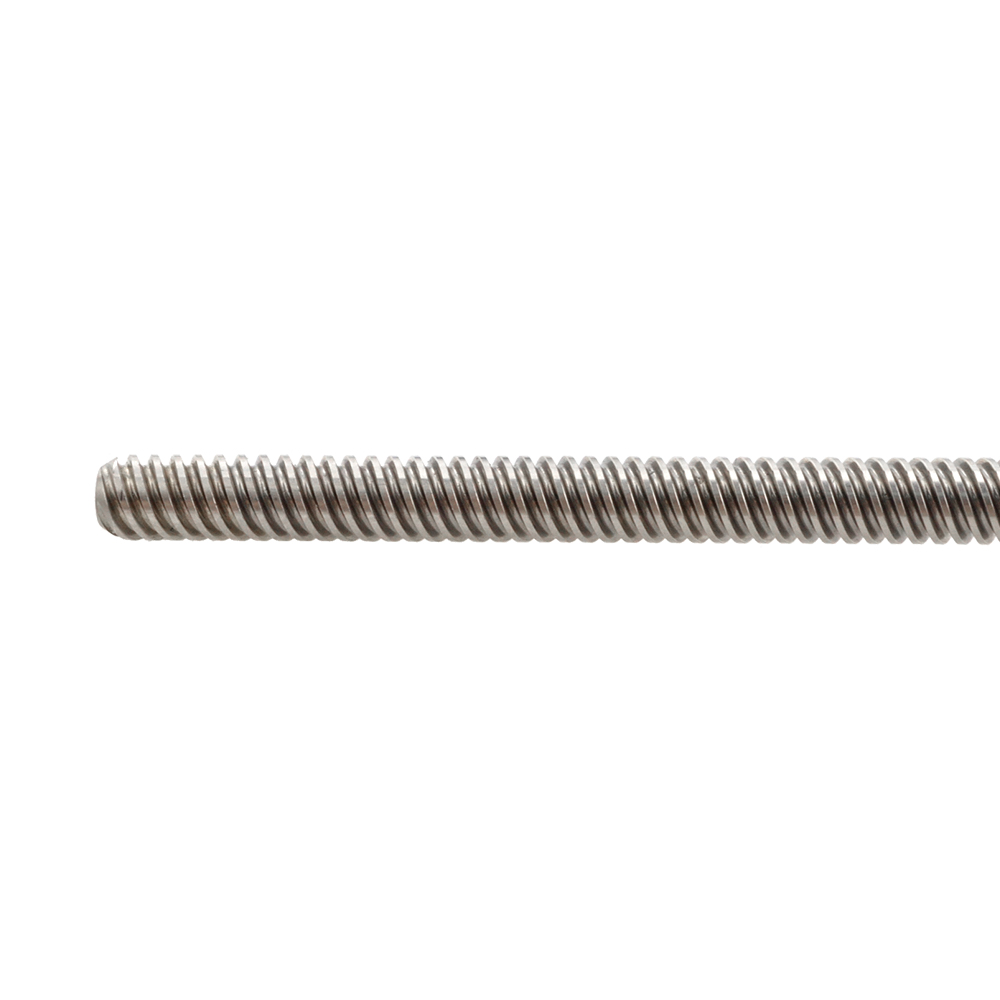

    • 6.ねじ端加工

  • a) 円形: 直径と長さは?
  • b) ねじ: ねじのサイズと有効な長さは?
  • c) カスタマイズ: 描画が必要

    • 7.精度要件

  • a) 再配置の精度要件はありません。各移動のモーション精度を確保する必要があるだけです。最小の動き (mm) は?
  • b) 正確な再配置が必要。再配置精度（mm）はどのくらいですか？最小の動き (mm) は?

    • 8.フィードバックの要件

  • a) 開ループ制御: エンコーダは不要です。
  • b) 閉ループ制御: エンコーダが必要

    • 9.ハンドホイール

    設置時に手動調整が必要な場合は、リニアアクチュエータにハンドホイールを追加する必要があります。それ以外の場合、ハンドホイールは必要ありません。

    10.アプリケーション環境要件

  • a) 高温および/または低温要件?はいの場合、最高および/または最低気温 (℃) は?
  • b) 耐腐食性?
  • c) 防塵および/または防水?はいの場合、IP コードは何ですか?
