S シリーズ Nema 23 クローズドループステッピングモーター 3.00Nm(424.83oz.in) エンコーダー 1000PPR(4000CPR)

0 レビュー - レビューを書く

¥5,589

5 + ¥5,358

10 + ¥5,147

50 + ¥4,950

100 + ¥4,769

在庫あり: 10000
モデル: 23HS40-5004D-E1000
総重量: 1.73kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

ドイツ

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

「中古製品」とはどういう意味ですか？

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

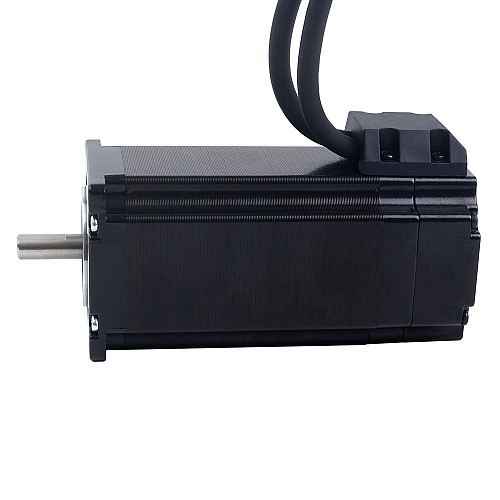

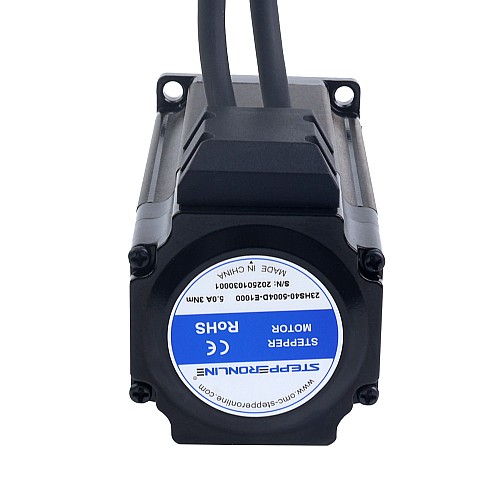

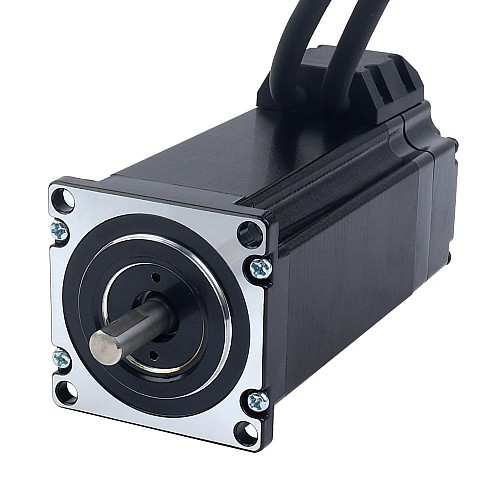

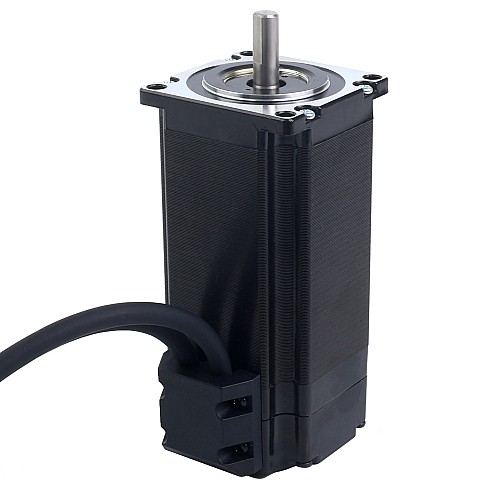

これは、定格 5.0A、保持トルク 3.00Nm(424.83oz.in) の 1000ppr(4000cpr) 増分光学エンコーダを備えた Nema 23 クローズドループステッピングモーターです。オープンループステッピングモーターと比較して、より高い精度、より高いトルク、より低いモーターの発熱、より低い消費電力、および外部要因に対するより優れた応答性を提供します。

モーター仕様

メーカー部品番号: 23HS40-5004D-E1000
モータータイプ: バイポーラステッピング
ステップ角度: 1.8 度
保持トルク: 3.00Nm(424.83oz.in)
定格電流/位相: 5.0A
位相抵抗: 0.6ohms ± 10%
インダクタンス: 2.3mH ± 20%(1KHz)
絶縁クラス: B 130°C[266°F]
フレームサイズ: 57 x 57mm
本体長さ: 122mm
シャフト径: Φ8mm
シャフト長さ: 22mm
Dプロファイルシャフト長さ: 15mm
ケーブル長さ: 300mm

エンコーダ仕様

出力回路タイプ: 差動タイプ
エンコーダタイプ: 光学式インクリメンタル
エンコーダ解像度: 1000PPR(4000CPR)
出力信号チャンネル: 2チャンネル
最小供給電圧: 4V
最大供給電圧: 5V
出力電流: 100mA
出力高電圧: 5V
出力低電圧: 4.5V
出力周波数最大: 60kHZ

接続

A+	A-	B+	B-
1	2	3	4

PIN	1	2	3	11	12	13
エンコーダ	EA+	VCC	GND	EB+	EB-	EA-

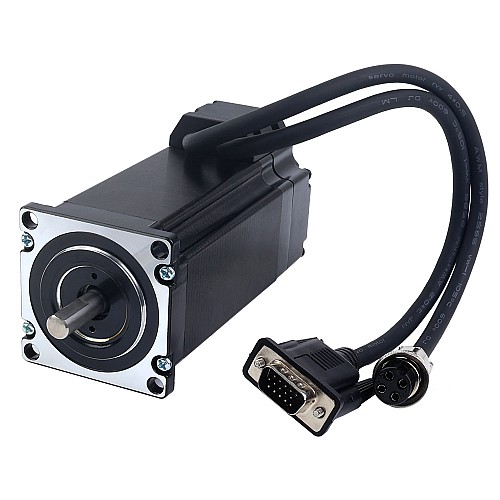

モーター800 万回曲げても壊れない、柔軟性の高いケーブルが付属しています。

製品タイプ
製品タイプ	閉ループステッピングモーター
電気的仕様
インダクタンス(mH)	2.3
エンコーダタイプ	光インクリメンタル
エンコーダ分解能	1000PPR
トルク・推力曲線はありますか？	はい
位相抵抗(Ω)	0.6
保持トルク(Ncm)	300
保持トルク(oz.in)	424.83
出力信号チャンネル	2
出力回路タイプ	ディファレンシャル
定格電流(A)	5.0
物理仕様
IP等級	40
フレームサイズ(mm)	Nema 23 (57 x 57)
在庫方法	専用のインベントリ
本体長さ(mm)	122
製品シリーズ	Sシリーズ
軸の長さ(mm)	22
軸径(mm)	8
