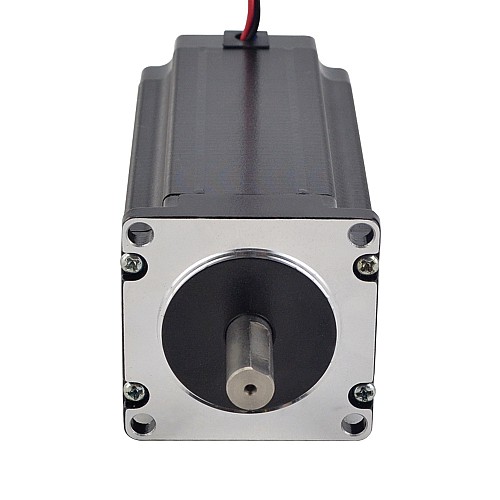

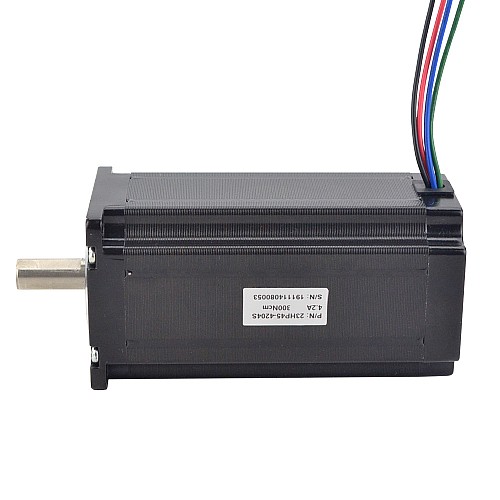

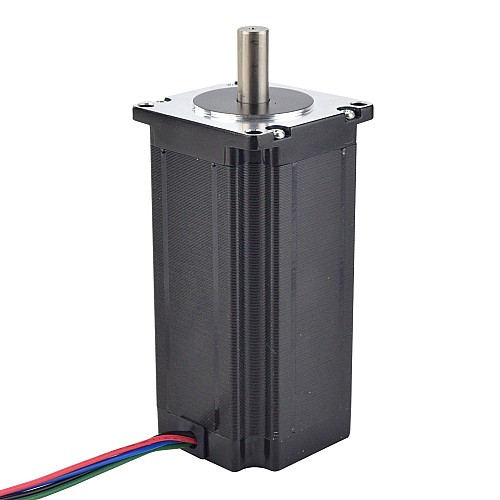

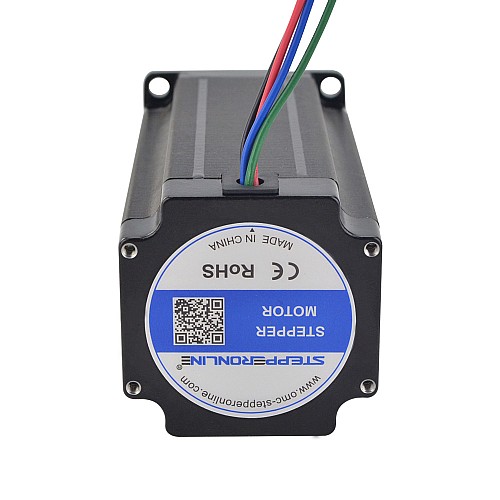

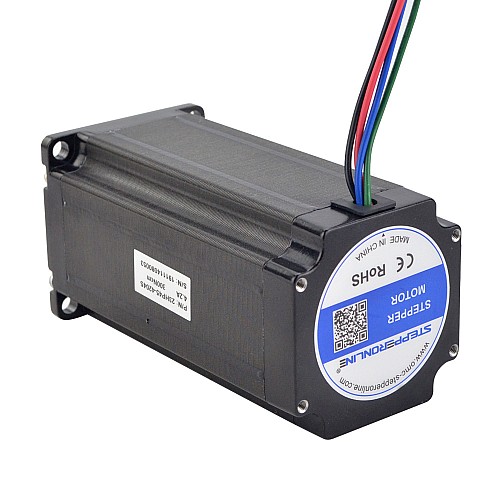

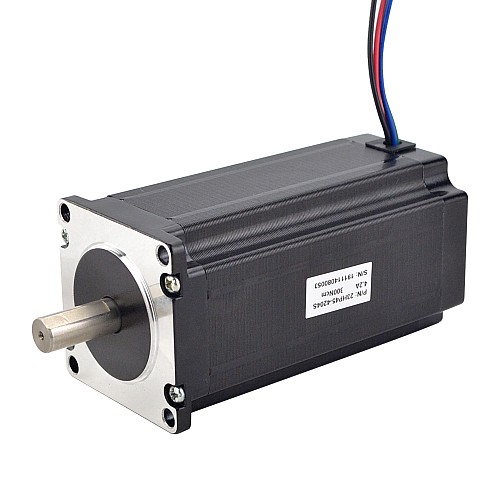

P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x113mm 4 ワイヤー ステッピング モーター CNC

P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x114mm 4 ワイヤー ステッピング モーター CNC
P シリーズ Nema 23 バイポーラ 3Nm(425oz.in) 4.2A 57x57x113mm 4 ワイヤー ステッピング モーター CNC
2 レビュー - レビューを書く
¥5,777
5 + ¥5,442
10 + ¥5,143
50 + ¥4,877
100 + ¥4,636
  • 在庫あり: 10000
  • モデル: 23HP45-4204S
  • 総重量: 1.79kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 562

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

電気的仕様

  • メーカー部品番号：23HP45-4204S
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：3.0Nm(425oz.in)
  • 定格電流/相：4.2A
  • 相抵抗：0.88オーム±10％
  • インダクタンス：3.4mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：113mm
  • 軸径：Φ10mm
  • シャフトの長さ：24mm
  • D型シャフト長：20mm
  • リード数：4
  • リード長さ：400mm
  • 重量：1.6kg

繋がり

A +
A-
B +
B-
黒
緑
赤
青
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 3.4
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.88
保持トルク(Ncm) 300
保持トルク(oz.in) 425
双極性/単極性 双極性
定格電流(A) 4.2
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 23 (57 x 57)
リード長(mm) 400
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 113
製品シリーズ P
軸の長さ(mm) 24
軸径(mm) 10
重量(g) 1600



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HP45-4204S.STEP 1.5MB Download
23HP45-4204S_Torque_Curve.pdf 167.13KB Download
23HP45-4204S_Full_Datasheet.pdf 211.89KB Download
