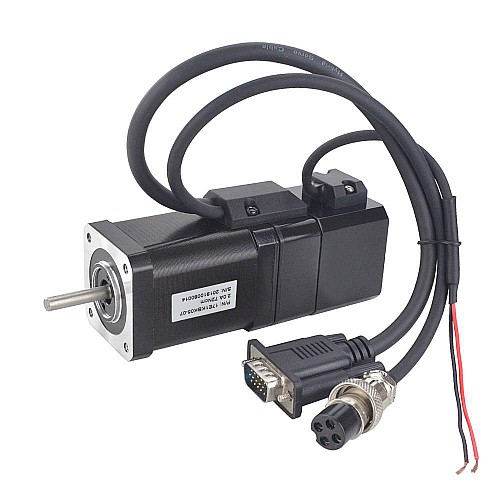

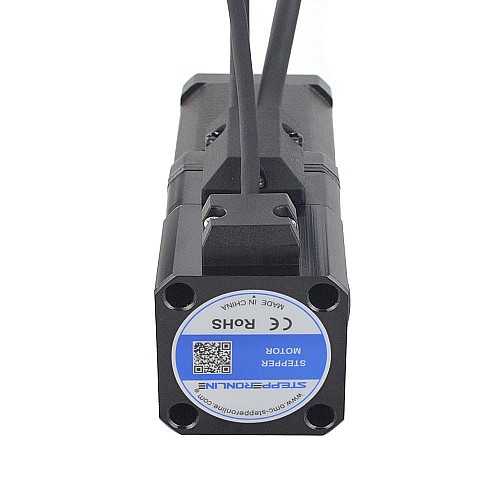

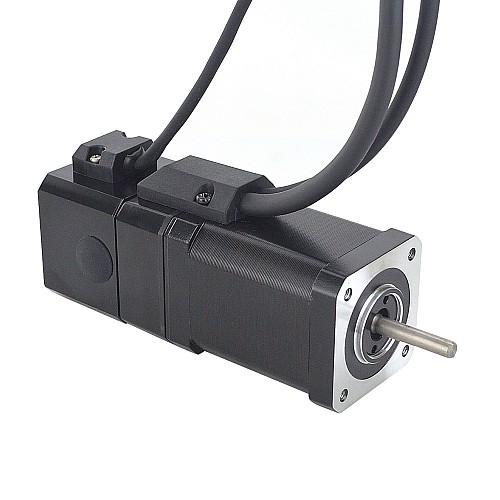

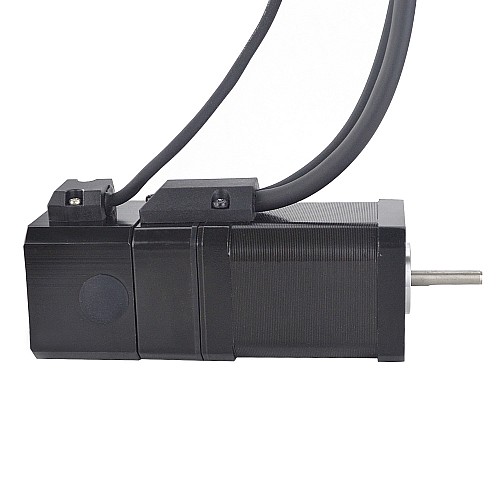

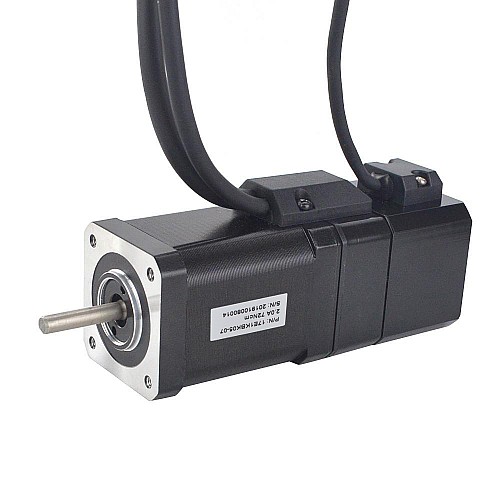

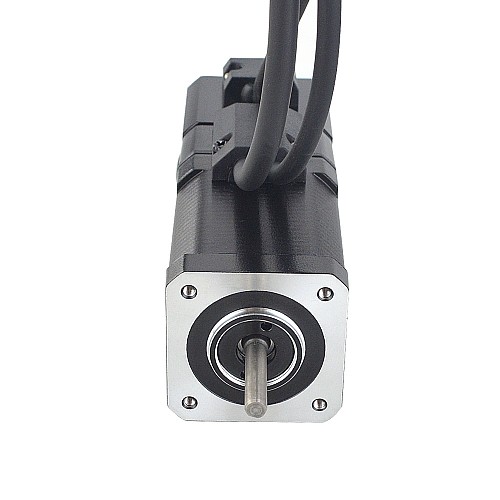

PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き

PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
PシリーズNema17クローズドループステッピングモーター72Ncm(101.98oz.in)、電磁ブレーキ付き
0 レビュー - レビューを書く
¥13,513
5 + ¥12,878
10 + ¥12,298
50 + ¥11,770
100 + ¥11,284
  • 在庫あり: 10000
  • モデル: 17E1KBK05-07
  • 総重量: 0.90kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：17E1KBK05-07
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：72Ncm（101.98 oz.in）
  • 定格電流/相：2.0A
  • 相抵抗：1.75ohms
  • インダクタンス：4.0 mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：42 x 42mm
  • 本体長さ：60mm
  • 軸径：Φ5mm
  • シャフトの長さ：24mm
  • Dカットシャフトの長さ：15mm
  • リード長さ：270mm
  • 重量：0.5kg

エンコーダ仕様

  • 出力回路タイプ：差動タイプ
  • エンコーダタイプ：インクリメンタル
  • 出力信号チャンネル：2チャンネル
  • 最小供給電圧：5V
  • 最大供給電圧：5V
  • 出力高電圧：<4V
  • 出力低電圧：<1V

ブレーキ接続

  • 赤--24V+
  • 赤--24V-
  • 0.5Nm

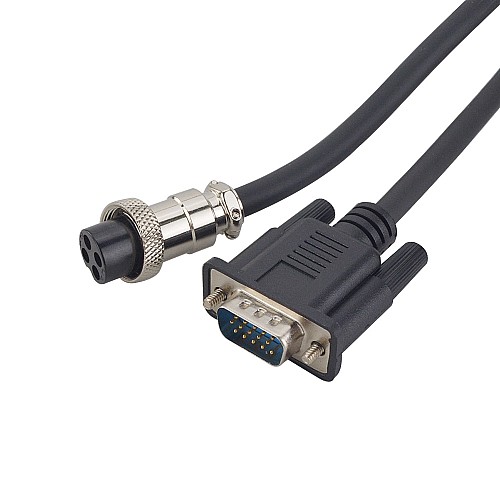

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
インダクタンス(mH) 4
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
ステッピングモーター搭載 エンコーダ/ブレーキ
位相抵抗(Ω) 1.75
保持トルク(Ncm) 72
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 2
ブレーキ仕様
ブレーキの種類 パワーオフブレーキ
ブレーキトルク(Ncm) 50
ブレーキ力(W) 3.96
ブレーキ定格電圧(V) 24
ブレーキ電流(A) 0.16
応答時間(ms) 50
物理仕様
フレームサイズ(mm) Nema 17 (42 x 42)
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 60
軸の長さ(mm) 24
軸径(mm) 5



ファイル サイズ
17E1KBK05-07_Full_Datasheet.pdf 176.99KB Download
17E1KBK05-07.STEP 8.01MB Download
17E1KBK05-07_Torque_Curve.pdf 200.3KB Download
