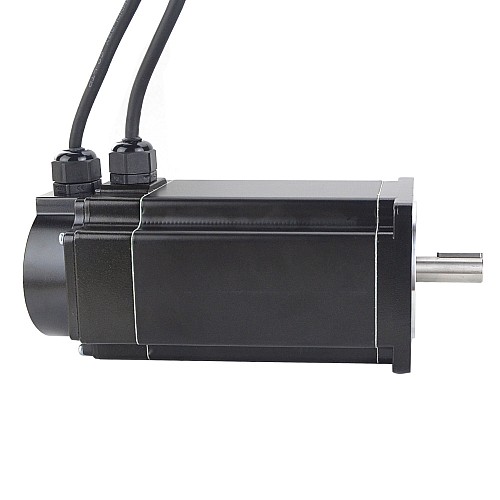

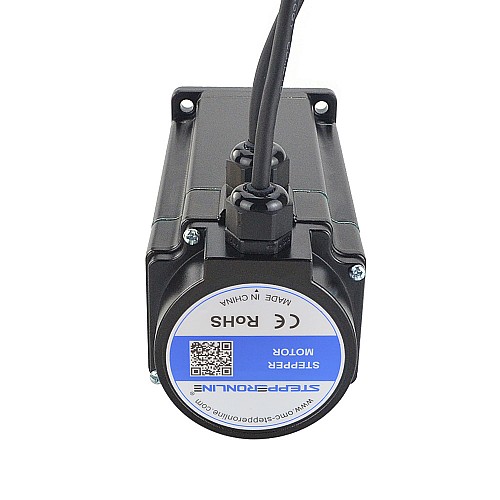

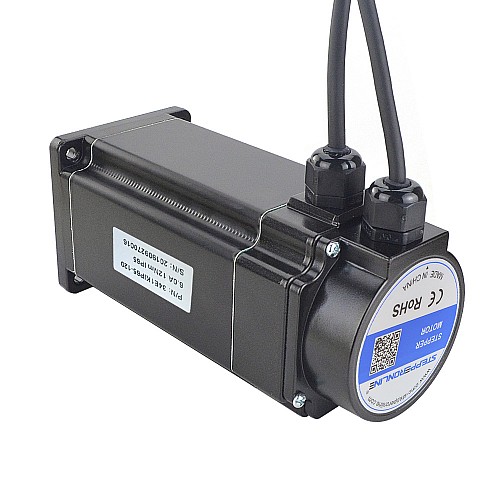

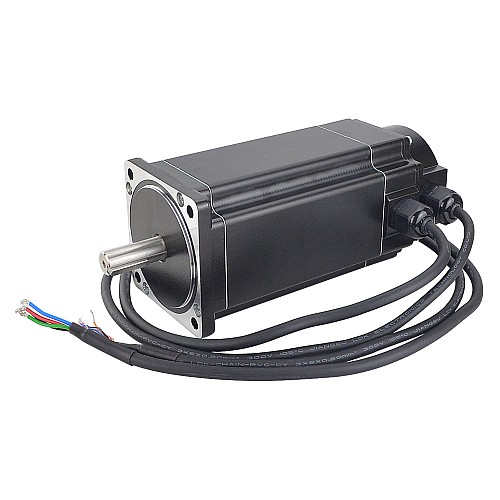

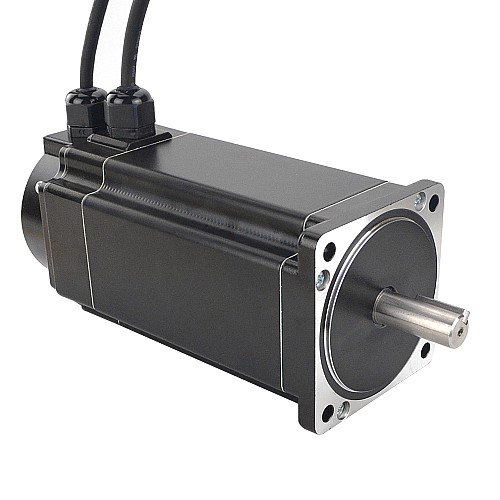

PシリーズIP65防水Nema34クローズドループステッピングモーター12Nm(1700oz.in)、エンコーダー付き1000PPR(4000CPR)

このPシリーズのクローズドループNema 34ステッピングモーターは、IP65防水等級と12Nm(1700oz.in)のトルクを備えており、このIP65ステッピングモーターは、ほこりから完全に保護され、すべての方向からの低圧水流に対しても保護されますが、限定的な浸水は許容されます。

電気的仕様

• メーカー部品番号：34E1KIP65-120
• フェーズ数：2
• ステップ角：1.8度
• 保持トルク：12 Nm（1700 oz.in）
• 定格電流/相：6.0A
• 相抵抗：0.72オーム
• インダクタンス：7.3 mH±20％（1KHz)
• 絶縁クラス: B 130°C[266°F]

物理的仕様

• フレームサイズ：86 x 86mm
• 本体長さ：164.5mm
• 軸径：Φ14mm
• シャフトの長さ：37mm
• キー溝の長さ：25mm
• リード長さ：1000mm
• IP等級: IP65
• 重量：5.0kg

エンコーダ仕様

• 出力回路タイプ：差動タイプ
• エンコーダタイプ：インクリメンタル
• エンコーダ分解能：1000PPR（4000CPR）
• 出力信号チャンネル：2チャンネル
• 最小供給電圧：5V
• 最大供給電圧：5V
• 出力高電圧：<4V
• 出力低電圧：<1V
