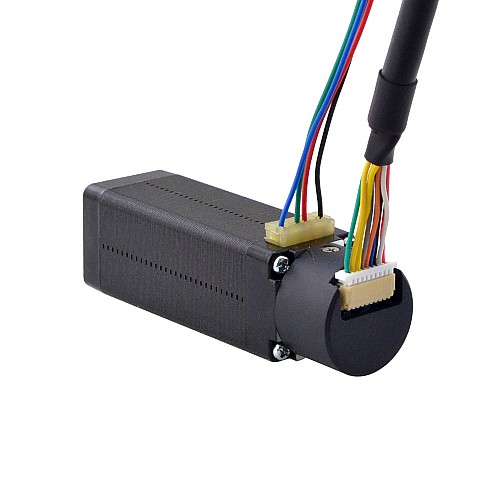

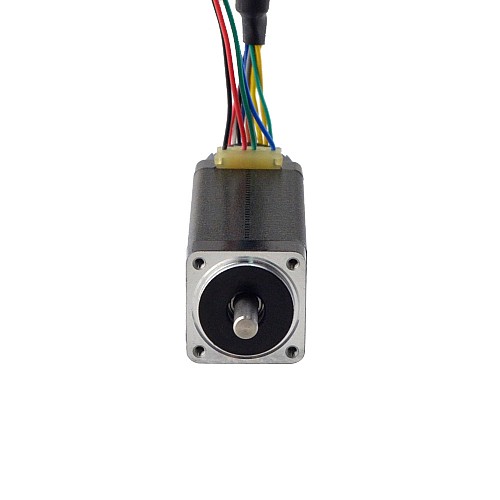

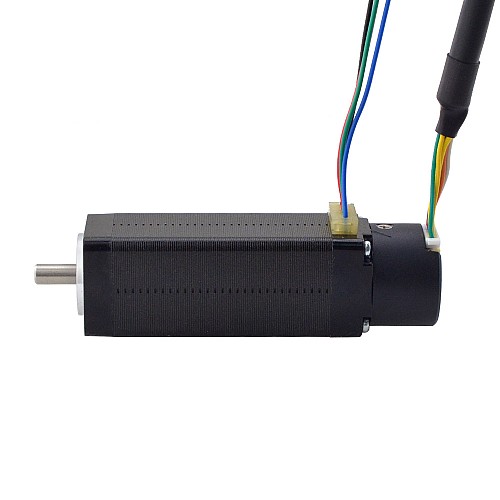

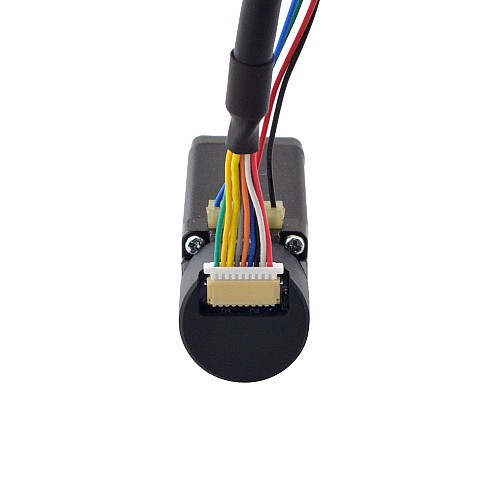

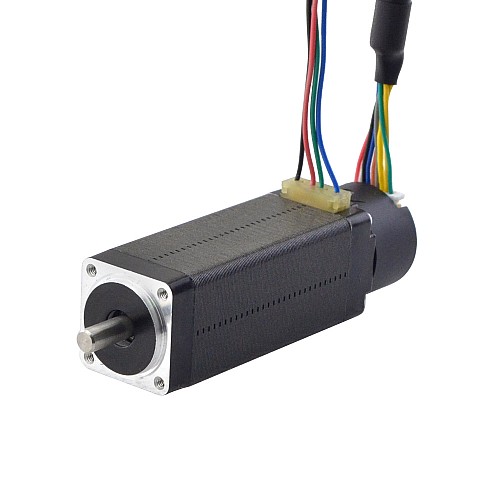

Nema 8 閉ループ ステッピング モーター 0.054Nm(7.65oz.in) エンコーダー 1000PPR(4000CPR)

電気的仕様

• メーカー部品番号：8HS22-0804D-E1000
• フェーズ数：2
• ステップ角：1.8度
• 保持トルク：0.054Nm（7.65oz.in）
• 定格電流/相：0.8A
• 相抵抗：8.5ohms±10％
• インダクタンス：5.6mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

物理的仕様

• フレームサイズ：20 x 20mm
• 本体長さ：68mm
• 軸径：Φ4mm
• シャフトの長さ：10mm
• リード長さ：300mm
• 重量：123g

エンコーダ仕様

• 出力回路タイプ：差動タイプ
• エンコーダタイプ：オプティカルインクリメンタル
• エンコーダ分解能：1000PPR（4000CPR）
• 出力信号チャンネル：3チャンネル
• 最小供給電圧：4.5V
• 最大供給電圧：5.5V
• 出力電流：100mA MAX
• 出力高電圧：≥Vcc-0.4V
• 出力低電圧：≤0.4V
• 最大出力周波数：1.85HZ
