Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ

Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
ベストセラー
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
Nema 23 ユニポーラ 1.8deg 1.35Nm(191.2oz.in) 1A 57x57x76mm 6 ワイヤ
3 レビュー - レビューを書く
¥3,583
5 + ¥3,413
10 + ¥3,260
50 + ¥3,121
100 + ¥2,992
  • 在庫あり: 10000
  • モデル: 23HS30-1006S
  • 総重量: 1.15kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 780

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

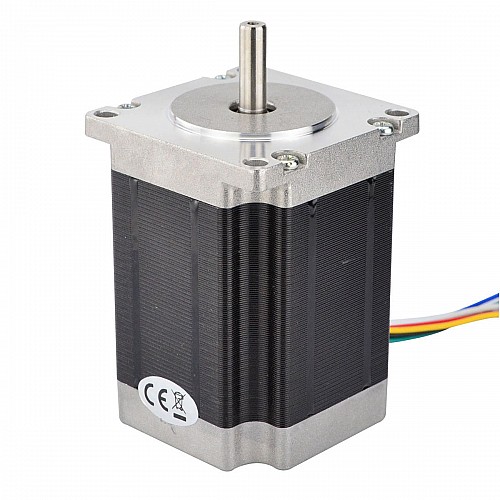

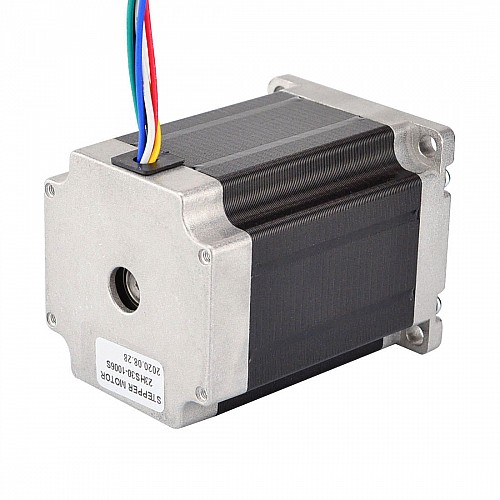

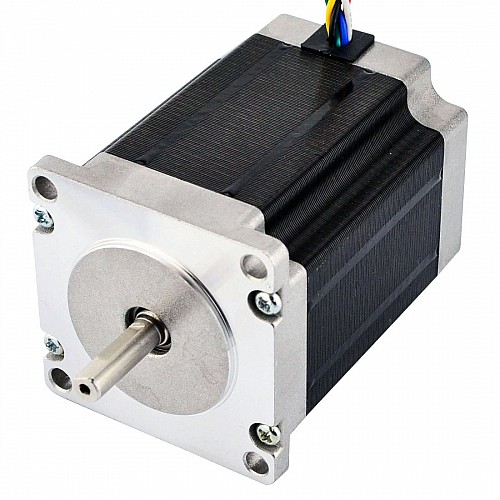

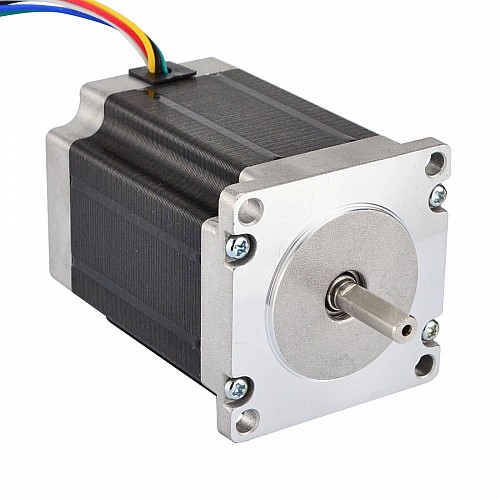

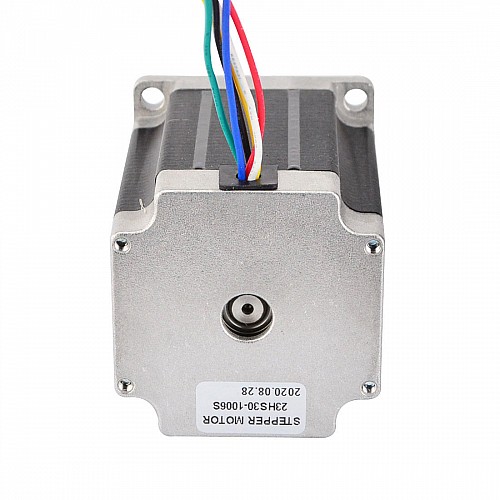

このユニポーラNema23ステッピングモーターは、ステップ角1.8度、サイズ57x57x76mmです。 6本のワイヤーがあり、各相は1.0Aを消費し、保持トルクは1.35Nm(191.2oz.in)です。


電気的仕様

  • メーカー部品番号：23HS30-1006S
  • モータータイプ：ユニポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：1.35Nm(191.2oz.in)
  • 定格電流/相：1.0A
  • 相抵抗：8.6オーム
  • インダクタンス：18mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：76mm
  • シャフト径：Φ6.35mm(1/4インチ)
  • シャフト長さ：20.6mm
  • Dカット長さ：18mm
  • リード数：6
  • リード長：500mm
  • 重量：1.0Kg

繋がり

双極性

A+
A-
B+
B-
ブラック
緑
赤
青

ユニポーラ

A+
O+
A-
B+
O-
B-
ブラック
黄色
緑
赤
白
青
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 18
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 8.6
保持トルク(Ncm) 135
保持トルク(oz.in) 191.2
双極性/単極性 単極性
定格電流(A) 1
物理仕様
IP等級 40
ケーブル数 6
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 23 (57 x 57)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 76
製品シリーズ S
軸の長さ(mm) 20.6
軸径(mm) 6.35
重量(g) 1000



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HS30-1006S.STEP 1.9MB Download
23HS30-1006S_Torque_Curve.pdf 148.36KB Download
23HS30-1006S_Full_Datasheet.pdf 121.29KB Download
