Nema 17 外部 34mm スタック 1.5A リード 1.27mm(0.05") 長さ 150mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 17E13S1504FF3-150RS
総重量: 0.46kg
認証: ISO, CE, RoHS

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

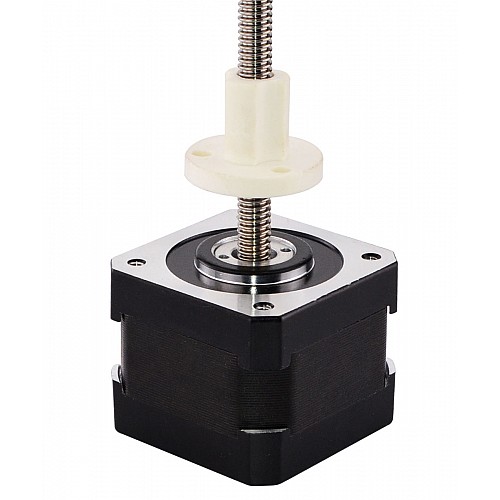

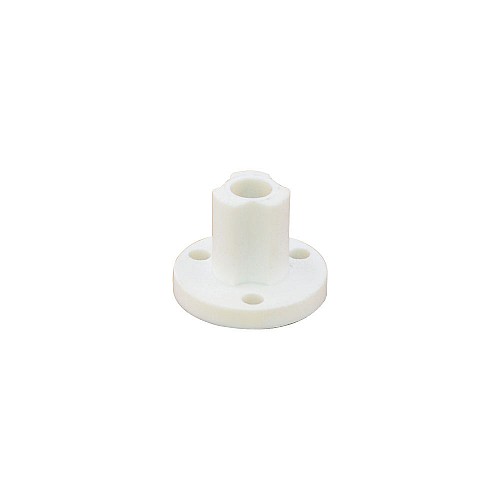

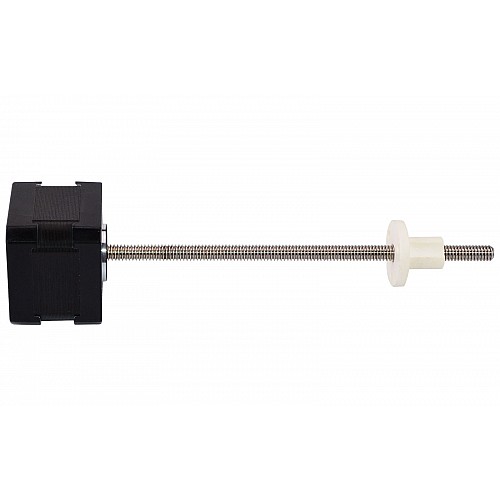

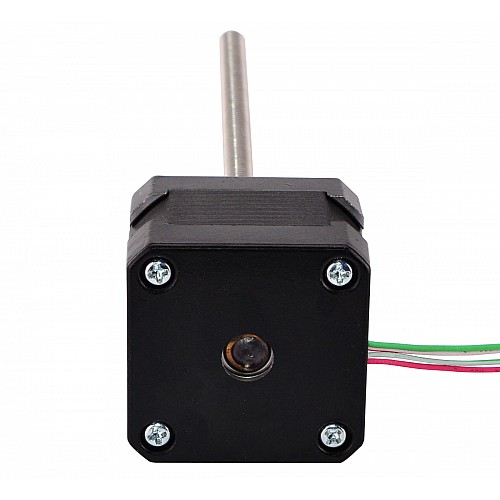

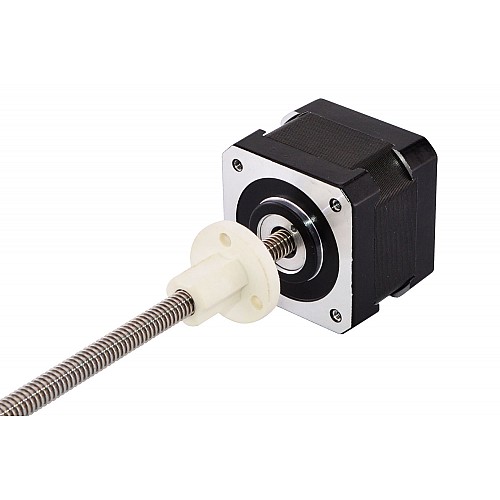

このモデルは、HaydonKerk43000シリーズサイズ17の外部ステッピングモーターリニアアクチュエーターとほぼ同じです。モーター部分は34mm本体1.8度1.5ANema17ステッピングモーターで、直径6.35mm(0.25")、長さ150mm(5.9055")の親ねじとPOMねじナットが組み込まれており、直線移動量は1.27mm(0.05")1回転あたり。

電気的仕様

メーカー部品番号：17E13S1504FF3-150RS(17E13S1504FF-150RS)
モータータイプ：外部リニアステッパー
ステップ角：1.8°
最小推力：230N(300pps)
定格電流/相：1.5A
相抵抗：1.56オーム
電圧：2.33V
インダクタンス：1.9mH±20％(1KHz)

物理的仕様

フレームサイズ：42 x 42mm
本体長さ：34mm
親ねじの長さ：150mm(5.9055")
親ねじ径：Φ6.35mm(0.25")
リード/ステップ：0.00635mm(0.00025")
リードトラベル/レボリューション：1.27mm(0.05")
リード数：4
リード長さ：300mm
重量：241g

繋がり

A +	A-	B +	B-
赤	赤/白	緑/白	緑

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は17E13S1504FF5-150RSです。

製品タイプ
製品タイプ	リニアステッピングモーター
電気的仕様
インダクタンス(mH)	1.9
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	1.56
双極性/単極性	Bipolar
定格電流(A)	1.5
最小推力(N) @300pps	230
物理仕様
IP等級	40
ケーブル数	4
フレームサイズ(mm)	Nema 17 (42 x 42)
リニアモータータイプ	外部 (Acme)
リードスクリューの長さ(mm)	150
リードスクリュー径(mm)	6.35
リードストローク/ステップ(mm)	0.00635
リードストローク/回転数(mm)	1.27
リード長(mm)	300
在庫方法	専用のインベントリ
本体長さ(mm)	34
