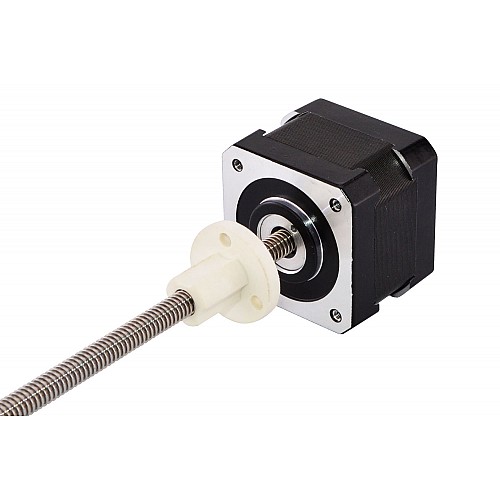

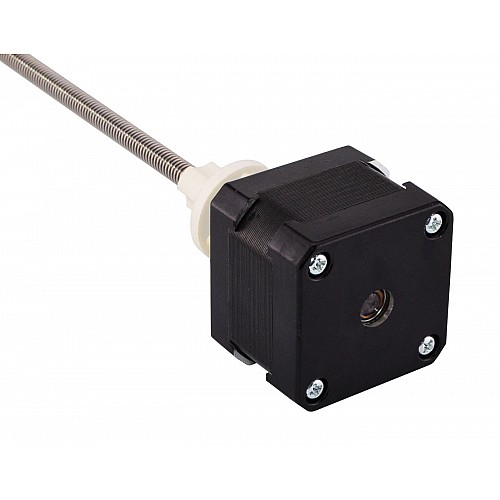

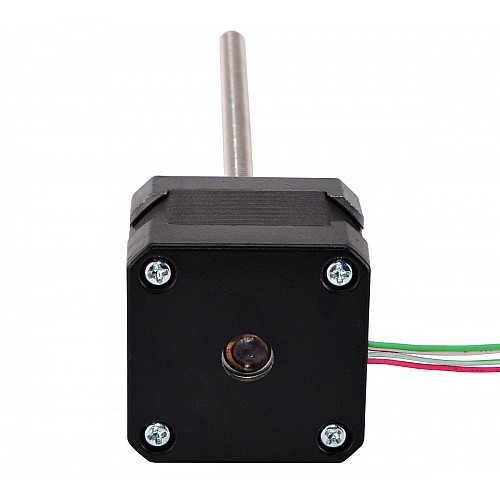

Nema 17 外部 34mm スタック 0.7A リード 4.877mm(0.192") 長さ 150mm

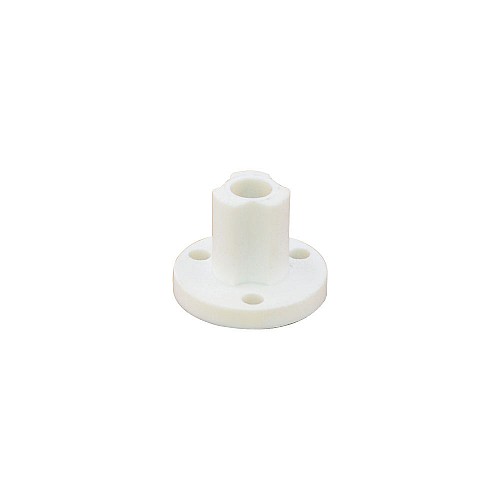

モーター部分は34mm本体1.8度0.7ANema17ステッピングモーターで、直径5.54mm(0.2181")、長さ150mm(5.9055")の親ねじとPOMねじナットが組み込まれており、直線移動量は4.877mm(0.192)1回転あたり

このモデルは、HaydonKerk43000シリーズサイズ17の外部ステッピングモーターリニアアクチュエーターとほぼ同じです

電気的仕様

• メーカー部品番号：17E13S0704QE3-150RS(17E13S0704QE-150RS)
• モータータイプ：外部リニアステッパー
• ステップ角：1.8°
• 最小推力：105N(300pps)
• 定格電流/相：0.7A
• 相抵抗：7.2ohms
• 電圧：5V
• インダクタンス：10.6mH±20％(1KHz)

物理的仕様

• フレームサイズ：42 x 42mm
• 本体長さ：34mm

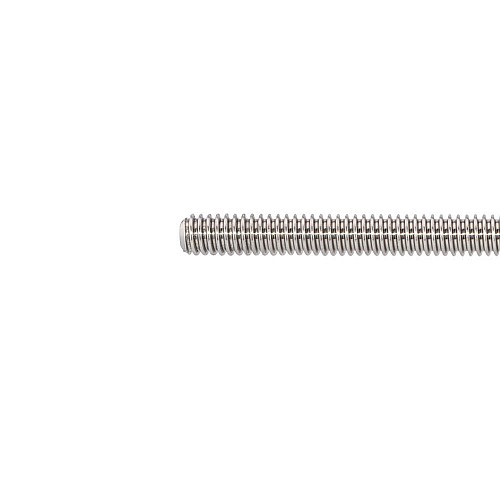

• 親ねじの長さ：150mm(5.9055")
• 親ねじ径：Φ5.54mm(0.2181")
• リード/ステップ：0.024384mm(0.00096")
• リードトラベル/レボリューション：4.877mm(0.192")
• リード数：4
• リード長さ：300mm
• 重量：241g
