Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ

Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
Nema 17 ユニポーラ 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 ワイヤ
1 レビュー - レビューを書く
¥1,528
5 + ¥1,455
10 + ¥1,391
50 + ¥1,331
100 + ¥1,276
  • 在庫あり: 10000
  • モデル: 17HM13-0316S
  • 総重量: 0.27kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

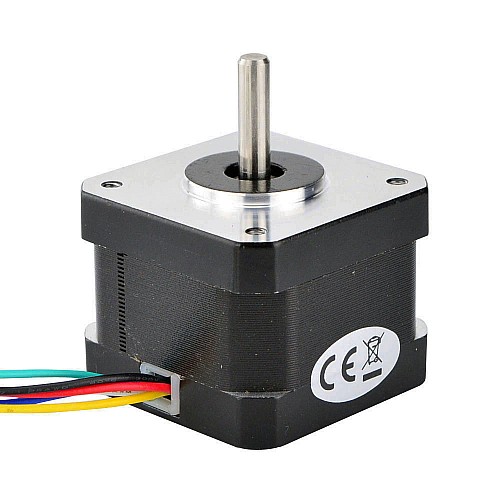

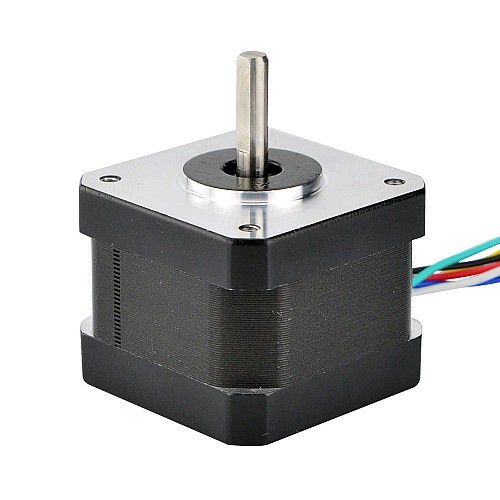

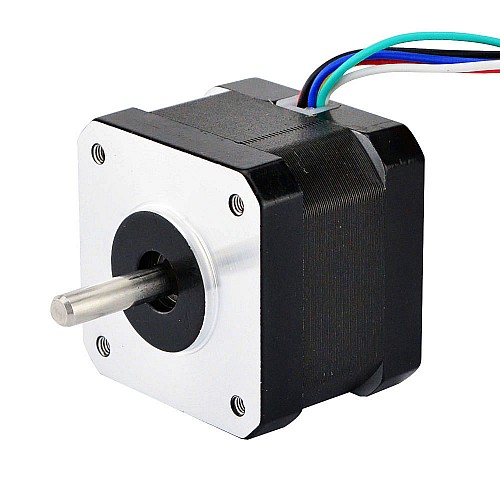

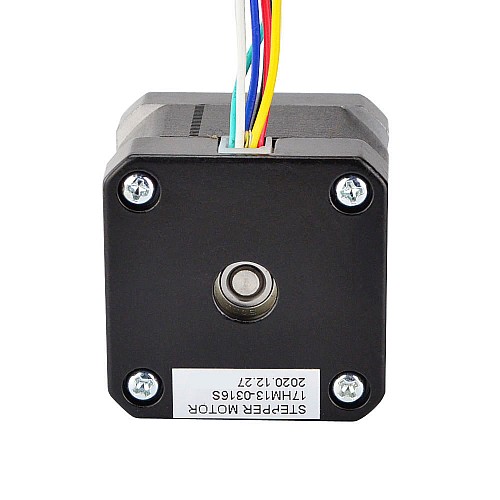

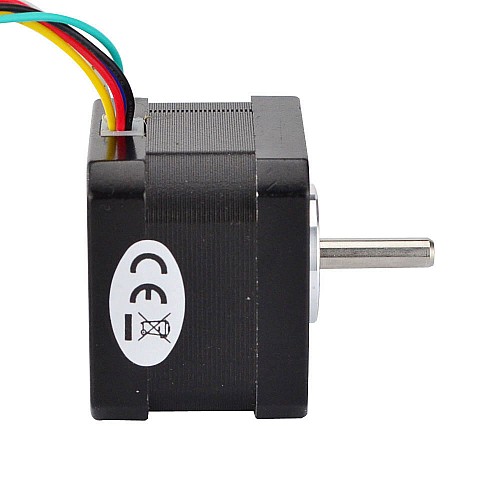

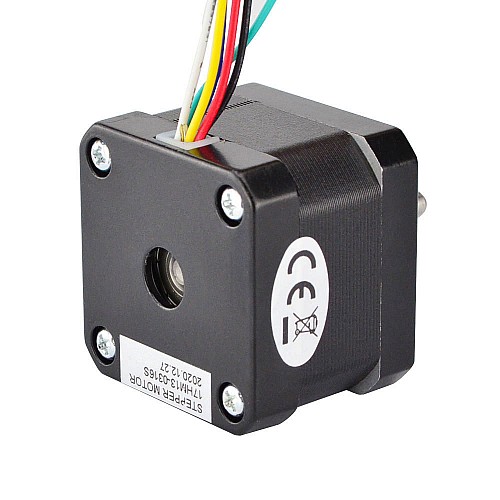

このユニポーラNema17ステッピングモーターは、ステップ角0.9度、サイズ42x42x34mmです。 6本のワイヤーがあり、各相は12Vで0.31Aの電流を流し、保持トルクは16Ncm(22.66oz.in)です。


電気的仕様

  • メーカー部品番号：17HM13-0316S
  • モータータイプ：ユニポーラステッパー
  • ステップ角：0.9度
  • 保持トルク：16Ncm(22.66oz.in)/23Ncm(31.8oz.in)
  • 定格電流/相：0.31A / 0.22A
  • 相抵抗：38.5オーム/77.0オーム
  • インダクタンス：36mH±20％(1KHz)/ 144mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：42 x 42mm
  • 本体長さ：34mm
  • 軸径：Φ5mm
  • シャフト長さ：20mm
  • Dカット長さ：15mm
  • リード数：6
  • リード長：500mm
  • 重量：222g

繋がり

双極性

A+
A-
B+
B-
ブラック
緑
赤
青

ユニポーラ

A+
O+
A-
B+
O-
B-
ブラック
黄色
緑
赤
白
青
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 36
ステップ角(deg.) 0.9
トルク・推力曲線はありますか？ いいえ
位相抵抗(Ω) 38.5
保持トルク(Ncm) 16
保持トルク(oz.in) 22.66
双極性/単極性 単極性
定格電流(A) 0.31
物理仕様
ケーブル数 6
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 17 (42 x 42)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 34
製品シリーズ S
軸の長さ(mm) 20
軸径(mm) 5
重量(g) 300


  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
17HM13-0316S_Full_Datasheet.pdf 167.31KB Download
17HM13-0316S.STEP 1.1MB Download
