Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

Nema16バイポーラ1.8度18Ncm(25.5oz.in)0.65A39x39x34mm4線

1 レビュー - レビューを書く

¥1,370

5 + ¥1,305

10 + ¥1,247

50 + ¥1,194

100 + ¥1,144

在庫あり: 予約注文
モデル: 16HS13-0654S
総重量: 0.24kg
認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

発送元

中国

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 20)

事前注文とはどういう意味ですか?

プリオーダー商品は現在在庫切れです。ご注文後、生産または調達を開始します。

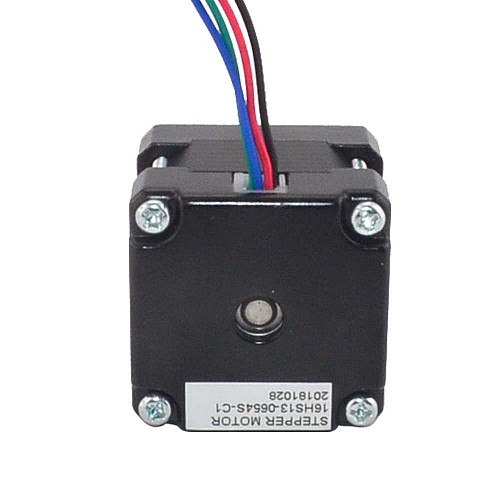

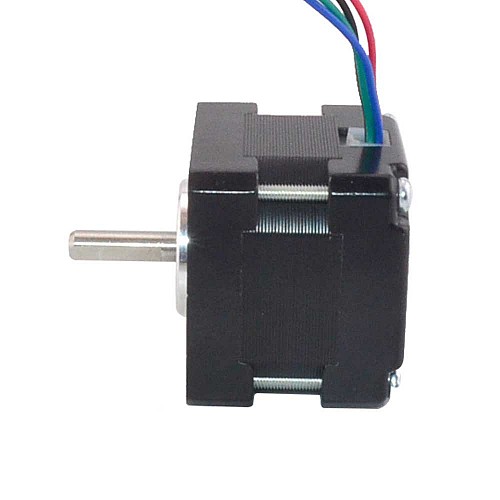

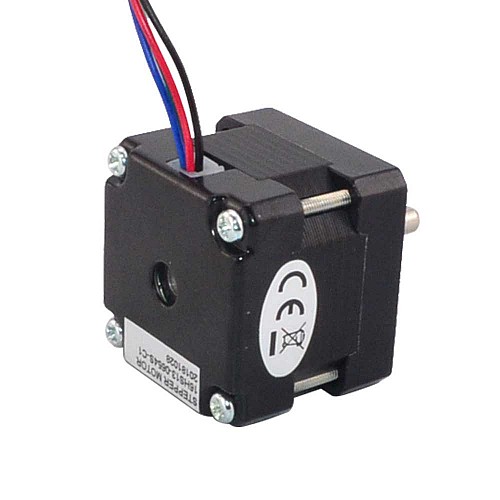

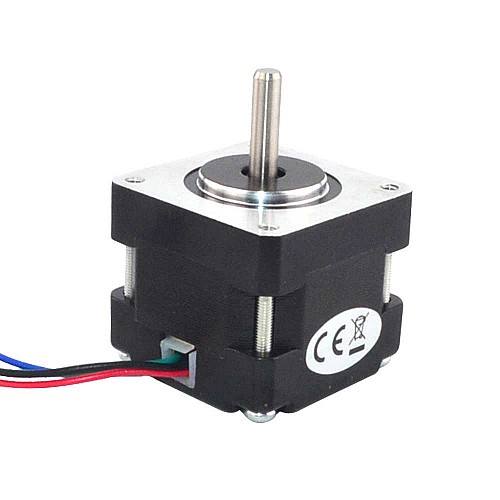

このバイポーラNema 16ステッピングモーターは、ステップ角1.8度、サイズ39×39×34mmで、4本のワイヤーを有します。各相の電流は0.65A、保持トルクは18Ncm（25.5オンスインチ）です。

電気的仕様

メーカー部品番号：16HS13-0654S
モータータイプ：バイポーラステッパー
ステップ角：1.8度
保持トルク：18Ncm(25.5oz.in)
定格電流/相：0.65A
相抵抗：7オーム
インダクタンス：9.3mH±20％(1KHz)
絶縁クラス: B 130°C[266°F]

物理的仕様

フレームサイズ：39 x 39mm
本体長さ：34mm
軸径：Φ5mm
シャフト長さ：20mm
Dカット長さ：15mm
リード数：4
リード長さ：300mm
重量：180g

繋がり

A +	A-	B +	B-
黒	緑	赤	青い

製品タイプ
製品タイプ	ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH)	9.3
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	はい
位相抵抗(Ω)	7
保持トルク(Ncm)	18
保持トルク(oz.in)	25.5
双極性/単極性	双極性
定格電流(A)	0.65
物理仕様
IP等級	40
ケーブル数	4
シングルシャフト/デュアルシャフト	シングルシャフト
フレームサイズ(mm)	Nema 16 (39 x 39)
リード長(mm)	300
出力軸タイプ	D
在庫方法	専用のインベントリ
本体長さ(mm)	34
製品シリーズ	S
軸の長さ(mm)	20
軸径(mm)	5
重量(g)	180

モーターシャフト
ケーブル
コネクター
エンコーダー
ブレーキ
ギアボックス

ファイル	サイズ
16HS13-0654S_Torque_Curve.pdf	108.87KB	Download
16HS13-0654S_Full_Datasheet.pdf	53.48KB	Download
