Nema 14 外部 35mm スタック 0.57A リード 2.438mm(0.096") 長さ 150mm

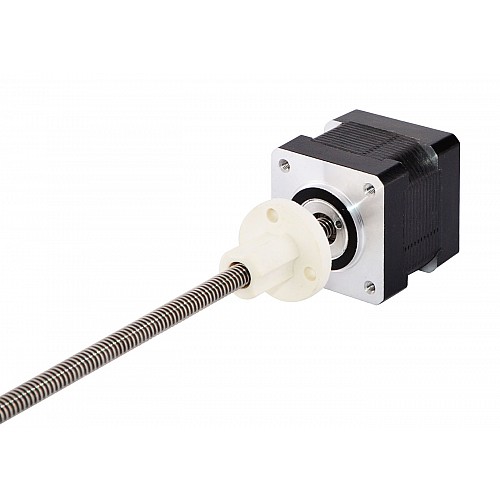

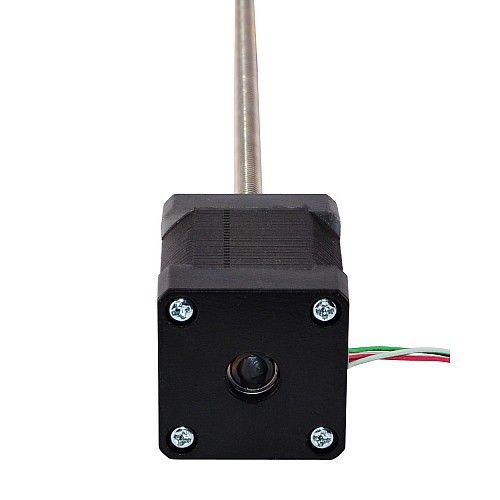

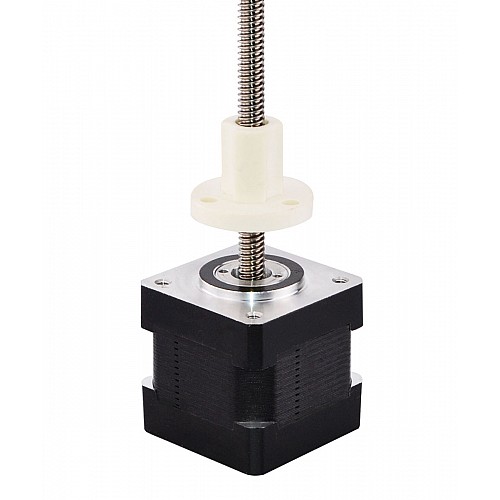

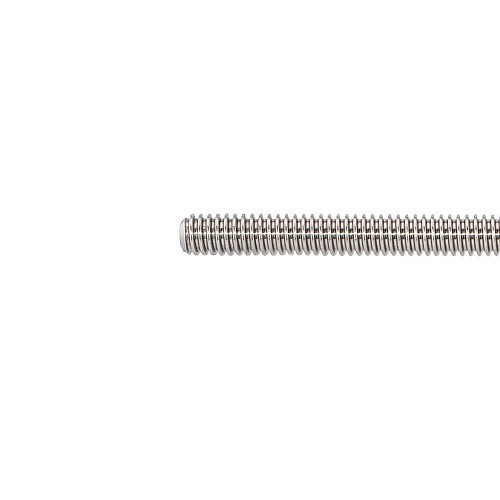

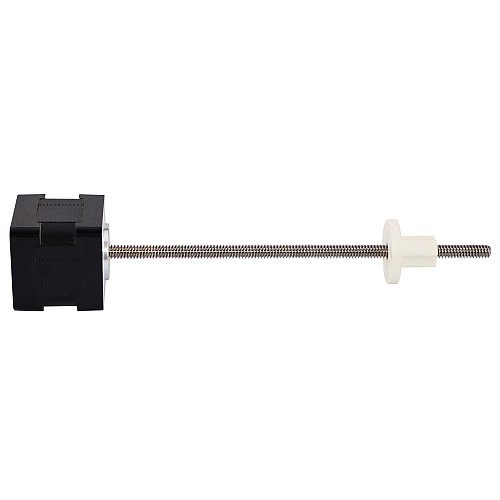

モーター部分は35mm本体1.8度0.57ANema14ステッピングモーターで、直径5.54mm(0.2181")、長さ150mm(5.9055")の親ねじとPOMねじナットが組み込まれており、直線移動量は2.438mm(0.096)1回転あたり

このモデルは、HaydonKerk35000シリーズサイズ14の外部ステッピングモーターリニアアクチュエーターとほぼ同じです

電気的仕様

• メーカー部品番号：14E13S0574JE3-150RS(14E13S0574JE-150RS)
• モータータイプ：外部リニアステッパー
• ステップ角：1.8°
• 最小推力：140N(300pps)
• 定格電流/相：0.57A
• 相抵抗：8.8オーム
• 電圧：5V
• インダクタンス：13mH±20％(1KHz)

物理的仕様

• フレームサイズ：35 x 35mm
• 本体長さ：35mm
• 親ねじの長さ：150mm(5.9055")
• 親ねじ径：Φ5.54mm(0.2181")
• リード/ステップ：0.012192mm(0.00048")
• リードトラベル/レボリューション：2.438mm(0.096")
• リード数：4
• リード長さ：300mm
• 重量：162g
