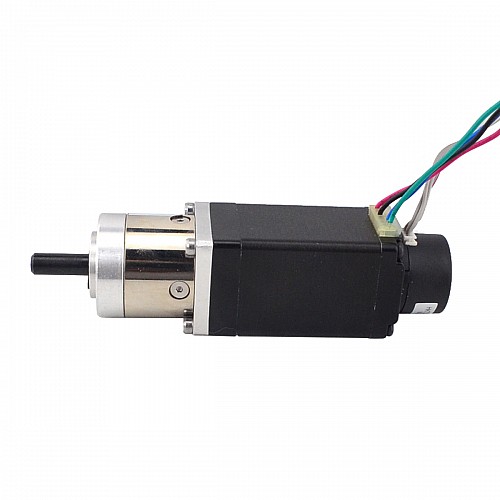

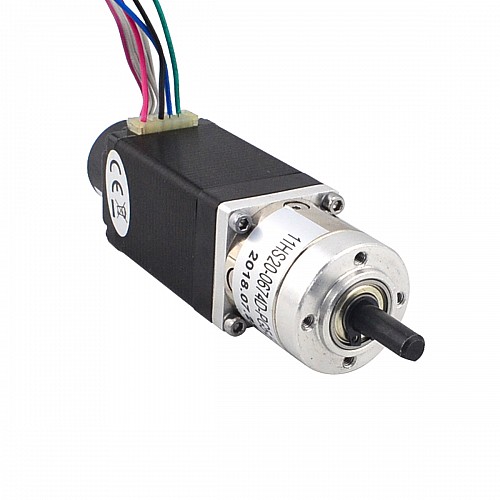

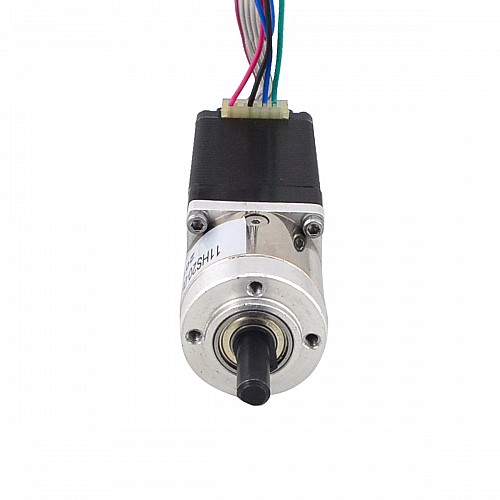

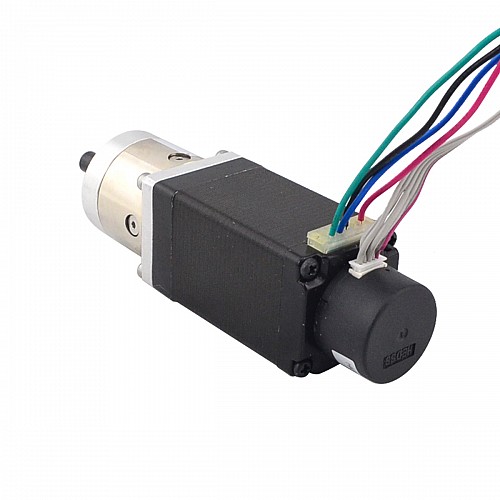

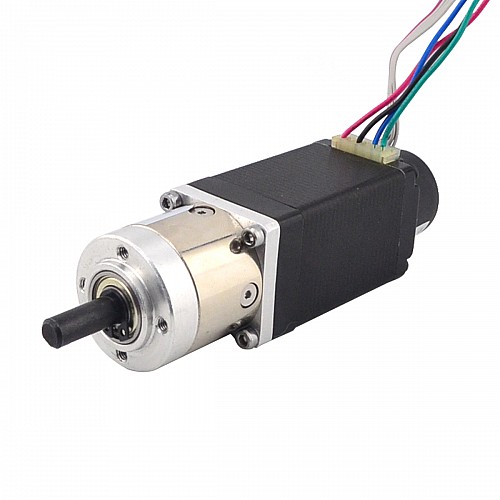

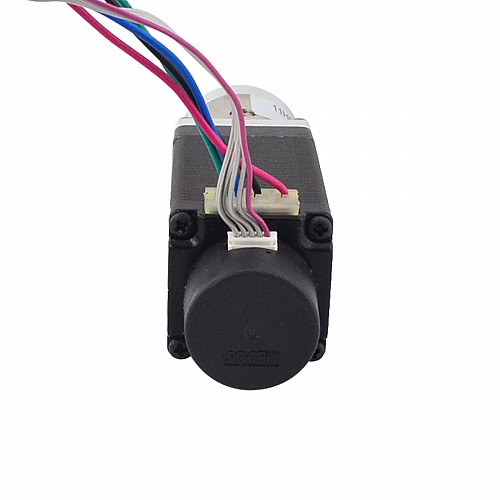

Nema11閉ループギヤードステッパーL=51mm Gear Raio 5:1エンコーダー300PPR

モーター仕様

• メーカー部品番号：11HS20-0674D-PG5-E22-300
• モータータイプ：バイポーラステッパー
• ギアボックスなしのステップ角：1.8度
• ギアボックスなしの保持トルク：0.12Nm（16.997oz.in）
• 定格電流/相：0.67A
• 相抵抗：12.00オーム
• 電圧：8.04V
• インダクタンス：6.50mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]
• リード数：4
• リード長：500mm

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギアボックスの長さ：27.2mm
• ギア比：5.18:1
• 効率：90％
• 軸径：Φ6mm
• シャフトの長さ：18mm
• Dカット長さ：12mm
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：2Nm(283.22oz.in)
• モーメント許容トルク：4Nm(566.45oz.in)
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N


エンコーダ仕様

• エンコーダタイプ：光インクリメンタル
• 供給電圧：5VDC
• 出力電流：≤20mA
• 解像度：300PPR
• 出力信号：2チャンネル
• 軸径：Φ4mm
• 出力周波数：≤30KHz
• 出力低電圧：≤0.3VDC
• 出力高電圧：≥3.4VDC
