Nema 11 外部 51mm スタック 0.67A リード 0.635mm(0.025") 長さ 100mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 11E20S0674ED2-100RS
総重量: 0.70kg
認証: ISO, CE, RoHS

販売商品: 139

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

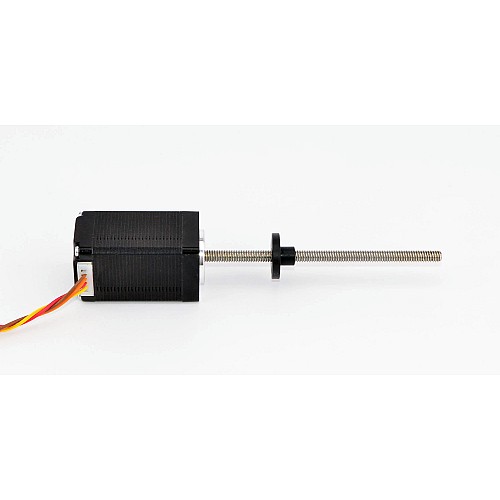

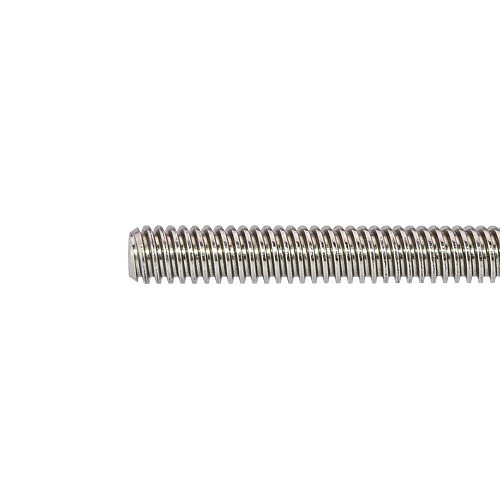

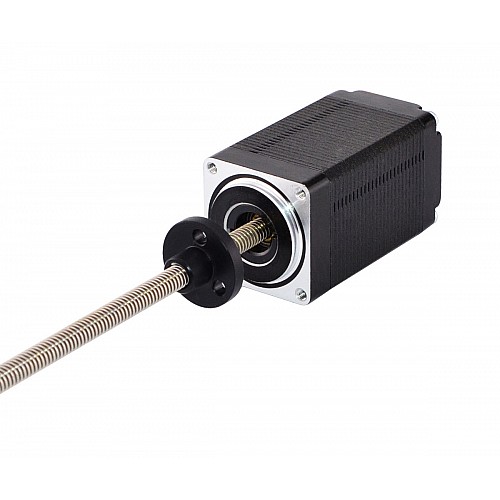

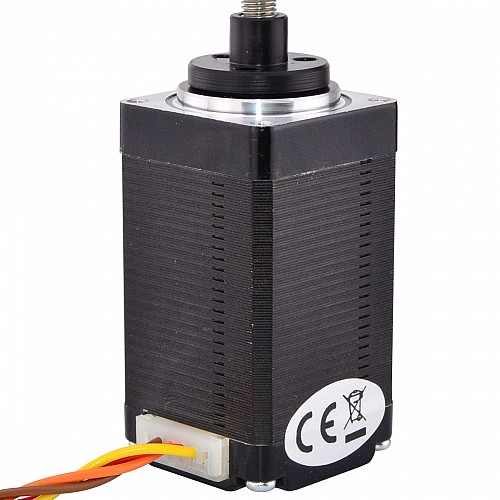

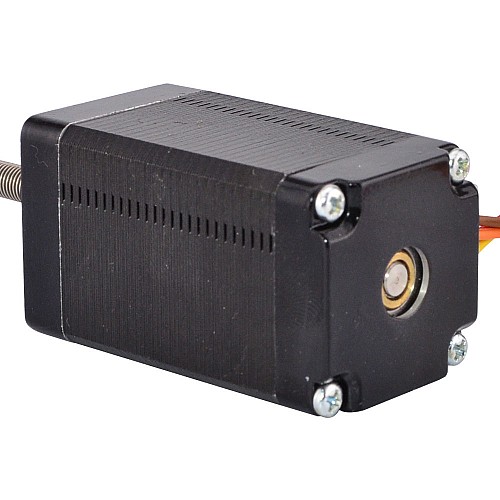

このモデルは、Nema11外部リニアアクチュエーターと名付けられたエコノミーリニアステッピングモーターです。モーター部分は51mm1.8度0.67ANema11ステッピングモーターです。 100mm Tr4.76x0.635ネジ付きロッドと統合され、POMネジナットがネジ付きロッドに沿って移動します。

電気的仕様

メーカー部品番号：11E20S0674ED2-100RS(11E20S0674ED-100RS)
モータータイプ：外部リニアステッパー
ステップ角：1.8度
保持トルク：12.0Ncm(17oz.in)
定格電流/相：0.67A
相抵抗：9.2ohms
電圧：6.2V
インダクタンス：5.7mH±20％(1KHz)

物理的仕様

フレームサイズ：28 x 28mm
本体長さ：51mm
親ねじの長さ：100mm(3.937")
親ねじ径：Φ4.76mm(0.1874")
リード/ステップ：0.003175mm(0.000125")
リード/レボリューション：0.635mm(0.025")
リード数：4
リード長さ：304mm
重量：220g

繋がり

A +	A-	B +	B-
赤	茶色	黄色	オレンジ

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は11E20S0674ED4-100RSです。

製品タイプ
製品タイプ	リニアステッピングモーター
電気的仕様
インダクタンス(mH)	5.7
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	9.2
保持トルク(Ncm)	12
保持トルク(oz.in)	16.99
双極性/単極性	Bipolar
定格電流(A)	0.67
物理仕様
IP等級	40
ケーブル数	4
フレームサイズ(mm)	Nema 11 (28 x 28)
リニアモータータイプ	外部 (Acme)
リードスクリューの長さ(mm)	100
リードスクリュー径(mm)	4.76
リードストローク/ステップ(mm)	0.003175
リードストローク/回転数(mm)	0.635
リード長(mm)	304
在庫方法	専用のインベントリ
本体長さ(mm)	51
