Nema 11 外部 46mm スタック 0.75A リード 2.54mm(0.1") 長さ 250mm

製造中止

Nema 11 外部 46mm スタック 0.75A リード 2.54mm(0.1") 長さ 250mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 11E18S0754GD3-250RS
総重量: 0.53kg
認証: ISO, CE, RoHS

販売商品: 20

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

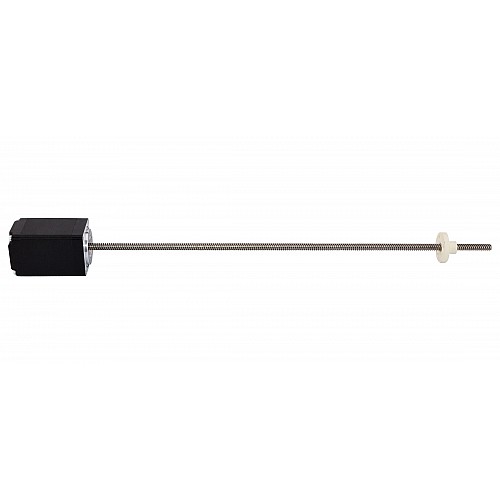

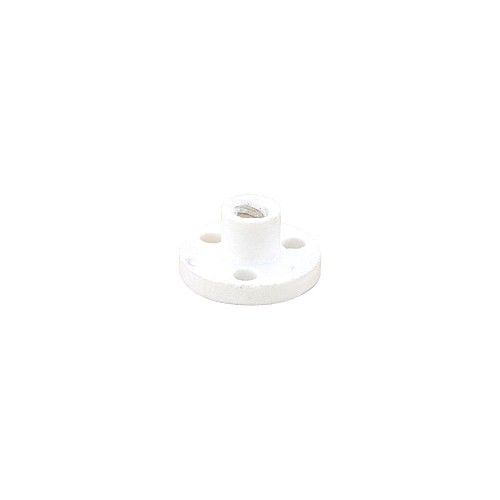

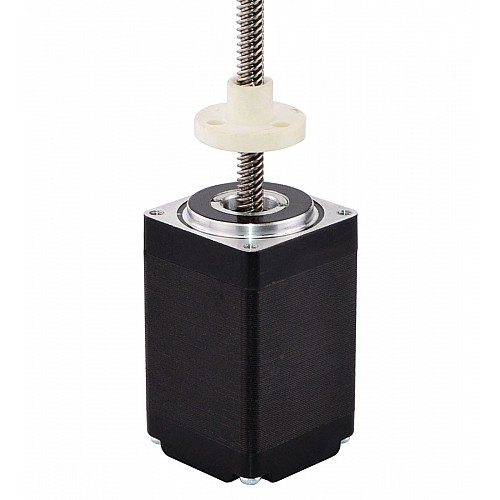

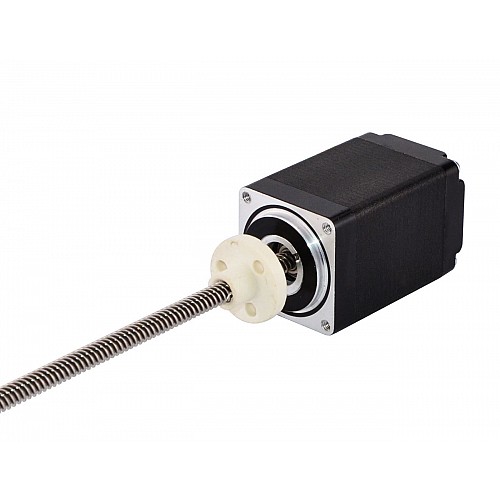

このモデルは、HaydonKerk28000シリーズサイズ11のダブルスタック外部ステッピングモーターリニアアクチュエーターとほぼ同じです。モーター部分は46mm本体1.8度0.75ANema11ステッピングモーターで、直径4.76mm(0.1874")、長さ250mm(9.8425")の親ねじとPOMねじナットが組み込まれており、直線移動量は2.54mm(0.1")1回転あたり。

電気的仕様

メーカー部品番号：11E18S0754GD3-250RS(11E18S0754GD-250RS)
モータータイプ：外部リニアステッパー
ステップ角：1.8°
最小推力：40N(300pps)
定格電流/相：0.75A
相抵抗：6.7ohms
電圧：5V
インダクタンス：5.8mH±20％(1KHz)

物理的仕様

フレームサイズ：28 x 28mm
本体長さ：46mm
親ねじの長さ：250mm(9.8425")
親ねじ径：Φ4.76mm(0.1874")
リード/ステップ：0.0127mm(0.0005")
リードトラベル/レボリューション：2.54mm(0.1")
リード数：4
リード長さ：300mm
重量：180g

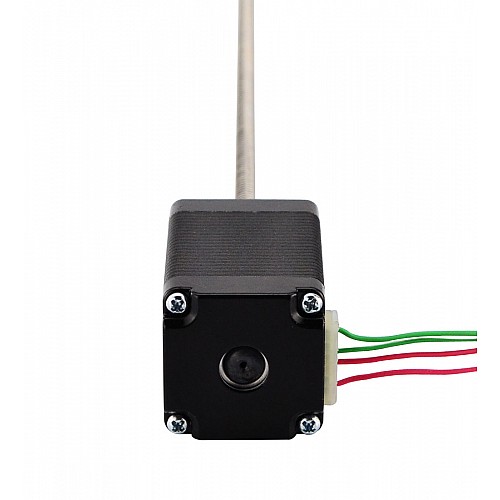

繋がり

A +	A-	B +	B-
赤	赤/白	緑/白	緑

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は11E18S1004GD5-250RSです。

製品タイプ
製品タイプ	リニアステッピングモーター
電気的仕様
インダクタンス(mH)	5.8
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	6.7
双極性/単極性	Bipolar
定格電流(A)	0.75
最小推力(N) @300pps	40
物理仕様
IP等級	40
ケーブル数	4
フレームサイズ(mm)	Nema 11 (28 x 28)
リニアモータータイプ	外部 (Acme)
リードスクリューの長さ(mm)	250
リードスクリュー径(mm)	4.76
リードストローク/ステップ(mm)	0.0127
リードストローク/回転数(mm)	2.54
リード長(mm)	300
在庫方法	専用のインベントリ
本体長さ(mm)	46
