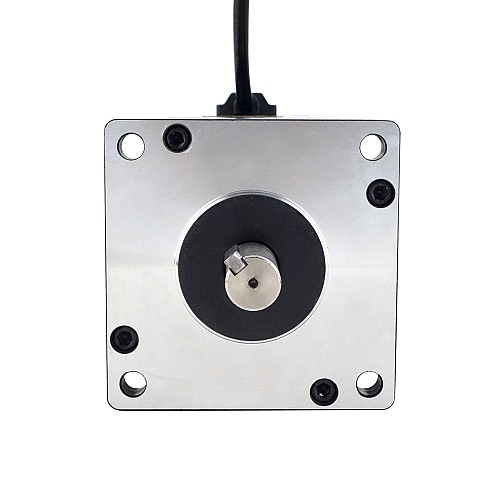

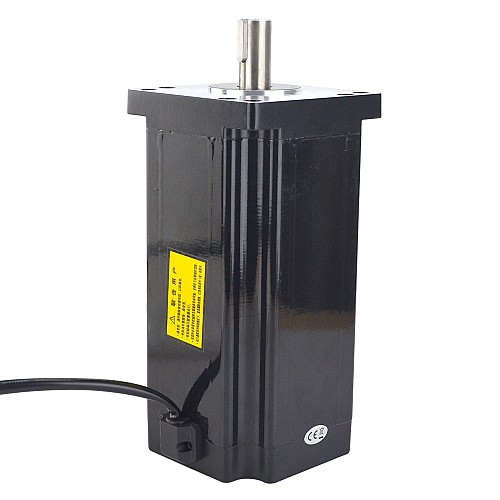

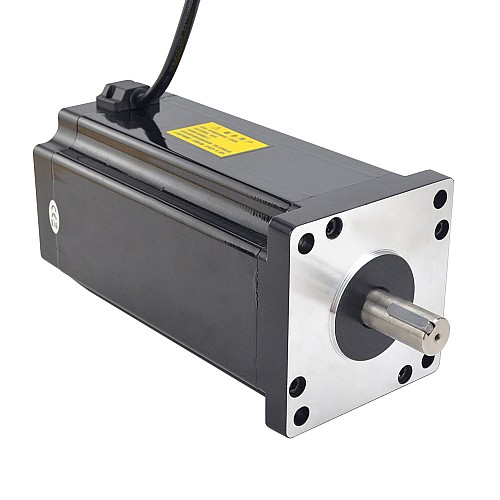

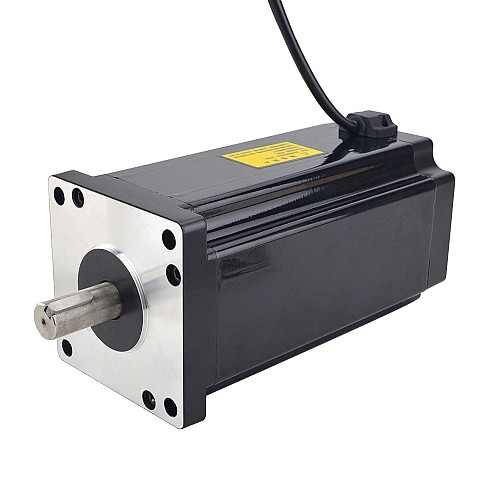

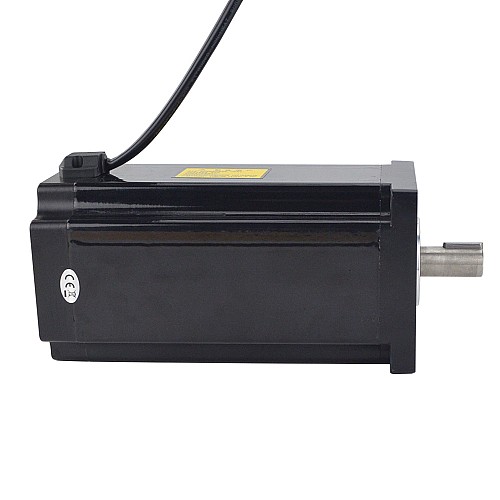

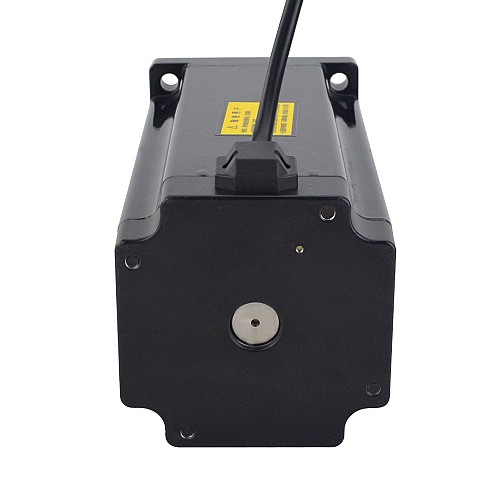

Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm

Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
製造中止
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
Nema 423相ステッピングモーターバイポーラ22Nm(3115.46oz.in)5.0A 110x110x221.5mm
0 レビュー - レビューを書く
¥0
  • 在庫あり: 1
  • モデル: 42HT87-5003S
  • 総重量: 13.80kg
  • 認証: ISO, CE, UKCA, RoHS
カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
(最小ご注文単位 999)
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

電気的仕様

  • メーカー部品番号：42HT87-5003S
  • フェーズ数：3
  • ステップ角：1.2度
  • 保持トルク：22Nm(3115.46oz.in)
  • 定格電流/相：5A
  • 相抵抗：2.4オーム±10％
  • インダクタンス：24.4mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：110 x 110mm
  • 本体長さ：221.5mm
  • 軸径：Φ19mm
  • シャフトの長さ：42mm
  • キー溝シャフトの長さ：25mm
  • リード数：3
  • リード長さ：300mm
  • 重量：13.1kg

繋がり

U
V
W
赤
YEL
GRN
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 24.4
ステップ角(deg.) 1.2
トルク・推力曲線はありますか？ いいえ
フェーズ数 3
位相抵抗(Ω) 2.4
保持トルク(Ncm) 2200
保持トルク(oz.in) 3115.46
双極性/単極性 双極性
定格電流(A) 5
物理仕様
ケーブル数 3
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 42 (110 x 110)
リード長(mm) 300
出力軸タイプ キー溝
在庫方法 専用のインベントリ
本体長さ(mm) 221.5
製品シリーズ S
軸の長さ(mm) 42
軸径(mm) 19
重量(g) 13100


ファイル サイズ
42HT87-5003S_Full_Datasheet.pdf 135KB Download
