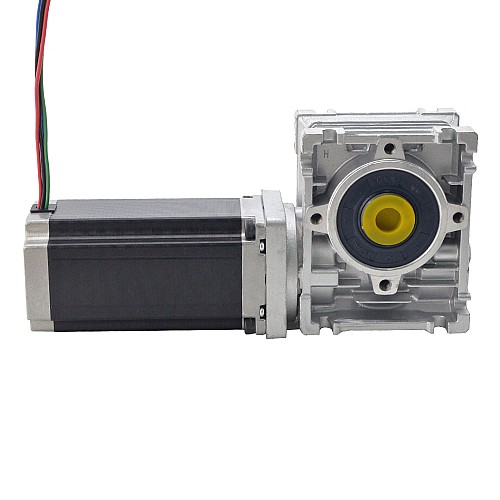

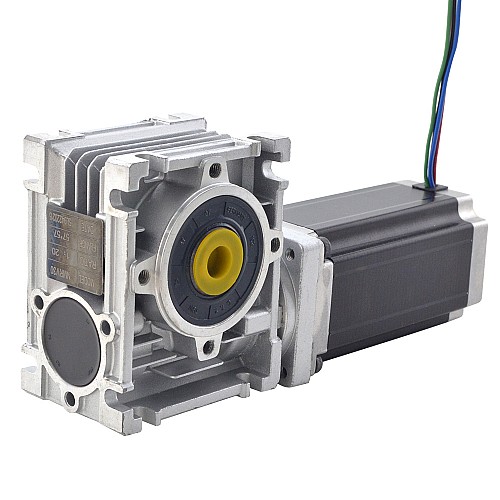

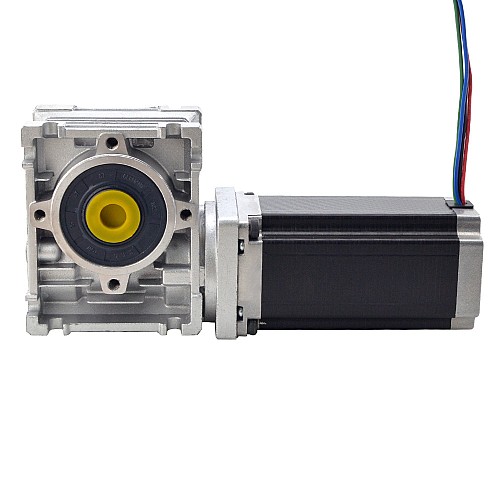

Nema 23 ステッピングモーター L=113mm ギア比 7.5:1 ウォームギアボックスNMRV30ウォームギア減速機

このNema23サイズのステッピングモーターには、7.5:1のウォームギアボックスが装備されています。 ウォームギア減速機には、高品質で長期間の合成潤滑剤が付属しているため、メンテナンスが不要です。 その出力シャフトはドライブシャフトから90°オフセットされており、高い屈折とセルフロックが特徴です。
負荷と過負荷の強力な容量により、安定した伝達が保証され、振動と騒音が少なくなります。 CNCルーター、彫刻、フライス盤、旋盤などに適用するのに適しています。

電気的仕様

• メーカー部品番号: 23HS45-4204S-RV30-G7.5
• モータータイプ: バイポーラステッパー
• ギアボックスなしの保持トルク: 3.0Nm(425oz.in)
• 定格電流/相: 4.2A
• 相抵抗: 0.88ohms
• インダクタンス: 3.4mH±20%(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ: ウォームギアボックス
• ギア比: 7.5:1
• 効率: 85%
• 無負荷時のバックラッシュ: <=1°
• 出力最大許容トルク: 18Nm(159.31lb-in)
• 最大出力ラジアル荷重: 0.68kN

物理的仕様

• フレームサイズ: 57 x 57mm
• 本体長さ: 113mm
• 出力タイプ: 中空ボア
• 出力ボア径: Φ14mm

繋がり

モーターにシングルまたはダブルの出力シャフトが必要な場合は、以下のリンクから入手できます。

• NMRV30ウォームギアボックス用の単一出力シャフト: RV30-AS
• NMRV30ウォームギアボックス用のダブル出力シャフト: RV30-AB
