Nema 17 外部 34mm スタック 0.40A リード 8mm(0.31496") 長さ 200mm

Nema 17 外部 34mm スタック 0.4A リード 8mm(0.31496") 長さ 200mm - 17E13S0404MB-200RS | StepperOnline

Nema 17 外部 34mm スタック 0.40A リード 8mm(0.31496") 長さ 200mm

0 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 17E13S0404MB-200RS
総重量: 0.75kg
認証: ISO, CE, RoHS

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

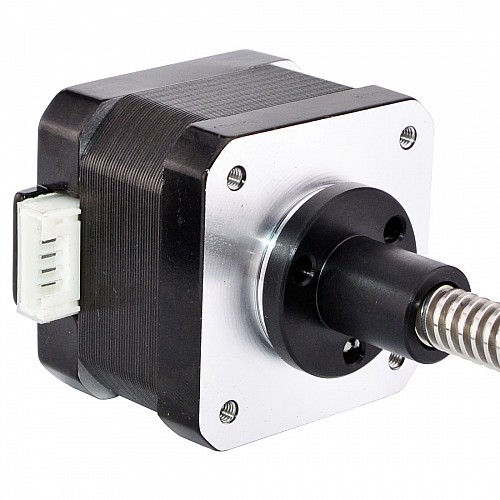

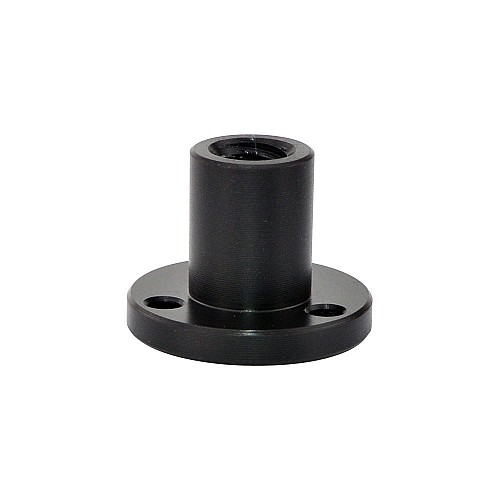

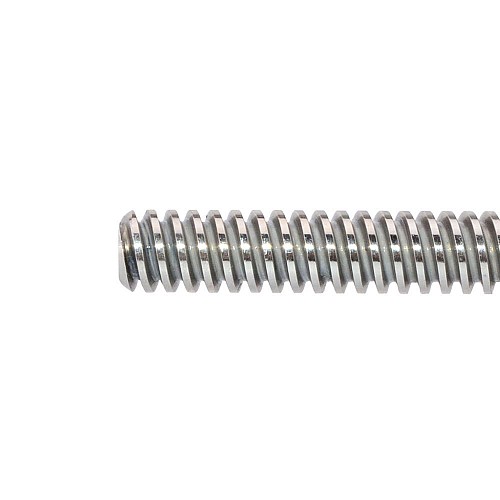

このモデルは、保持トルクが 26Ncm (36.82oz.in) の Nema 17 外部リニアアクチュエータと呼ばれる経済的なリニアステッピングモーターです。モーター部分は 34mm 1.8 度 0.4A Nema 17 ステッピングモーターです。200mm Tr8x8 ネジ棒と統合されており、POM ネジナットがネジ棒に沿って動きます。

電気的仕様

メーカー部品番号：17E13S0404MB-200RS
モータータイプ：外部リニアステッパー
ステップ角：1.8度
保持トルク：26Ncm(36.82oz.in)
定格電流/相：0.4A
相抵抗：30ohms
電圧：12V
インダクタンス：37mH±20％(1KHz)

物理的仕様

フレームサイズ：42 x 42mm
本体長さ：34mm
親ねじの長さ：200mm(7.874")
親ねじ径：Φ8mm(0.315")
リード/ステップ：0.04mm(0.0015748")
リード/レボリューション：8mm(0.315")
リード数：4
リード長さ：400mm
重量：400g

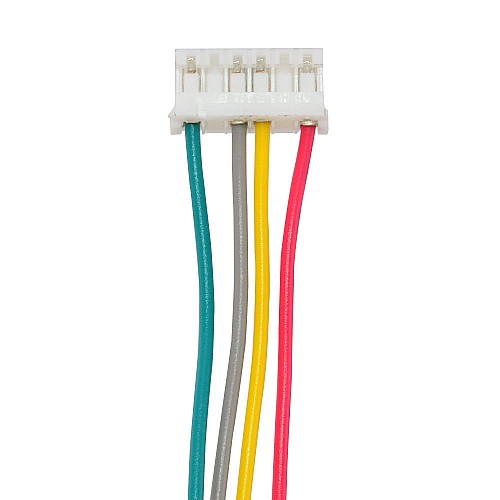

繋がり

A +	A-	B +	B-
赤	グレー	黄色	緑

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は17E13S0404MB2-200RSです.

電気的仕様
インダクタンス(mH)	37
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	30
保持トルク(Ncm)	26
保持トルク(oz.in)	36.82
双極性/単極性	双極性
定格電流(A)	0.4
物理仕様
IP等級	40
ケーブル数	4
フレームサイズ(mm)	Nema 17 (42 x 42)
リニアモータータイプ	外部 (Acme)
リードスクリューの長さ(mm)	200
リードスクリュー径(mm)	8
リードストローク/ステップ(mm)	0.04
リードストローク/回転数(mm)	8
リード長(mm)	400
在庫方法	専用のインベントリ
本体長さ(mm)	34
