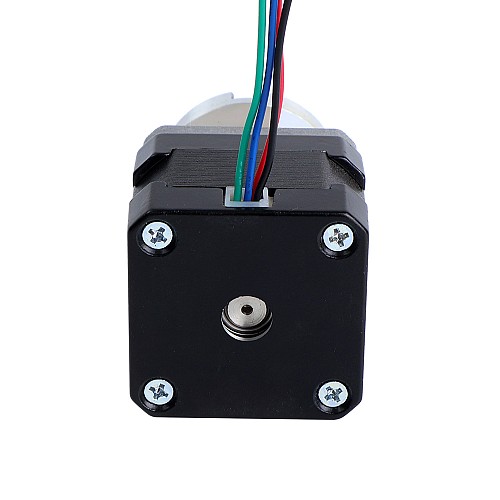

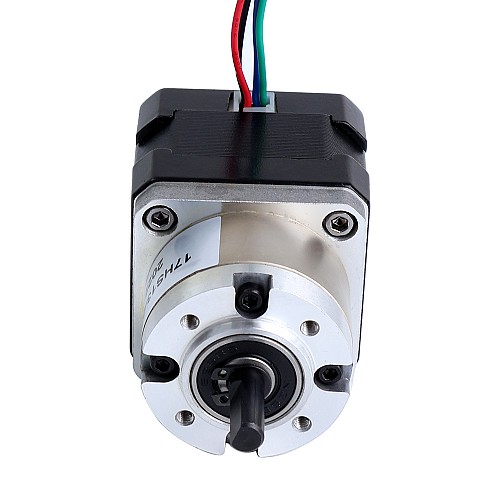

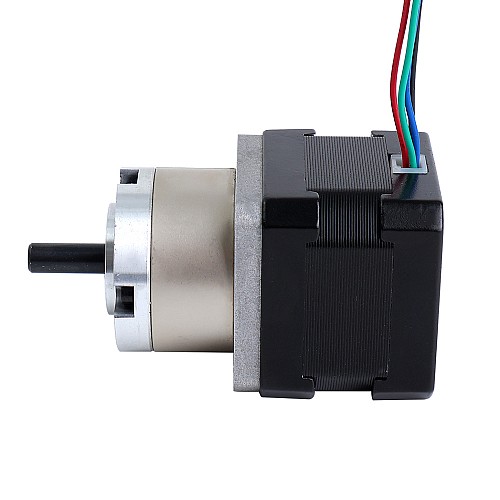

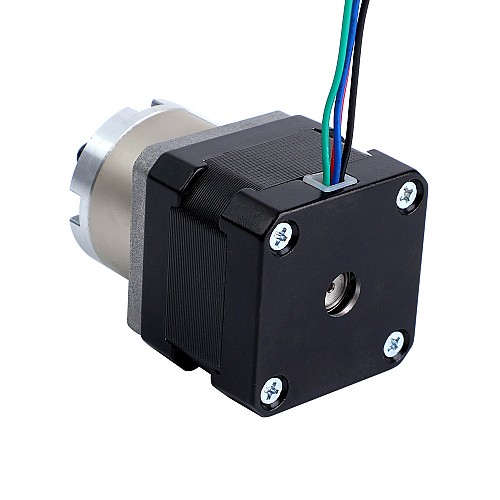

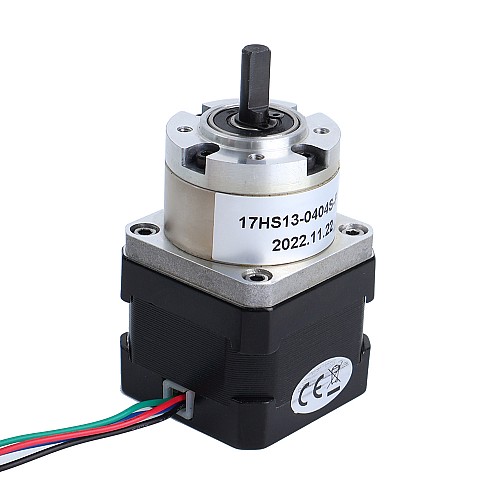

Nema 17 ステッピング モーター バイポーラ L=34mm ギア比 5:1 遊星ギアボックス 300mm ケーブル & コネクタ付き

本体長さ 33mm、定格電流 0.4A のこの Nema 17 ステッピング モーターは、ギア比 5.18:1 の遊星ギアボックスとコネクタを統合しています。 スペースが限られているが、低速および/または高トルクが必要な用途に適したソリューションです。

電気仕様

• メーカー部品番号: 17HS13-0404S-PG5-C4
• モーター タイプ: バイポーラ ステッパー
• ステップ角度: 0.35 度
• ギアボックスなしの保持トルク: 25Ncm(31.2oz.in)
• 定格電流/相: 0.4A
• 位相抵抗: 27Ω
• インダクタンス: 28.5mH ± 20% (1KHz)

ギアボックスの仕様

• ギアボックスのタイプ: 遊星
• ギア比: 5.18: 1
• 効率: 90%
• 無負荷時のバックラッシュ: <=1 度
• 最大許容トルク: 2Nm(283oz.in)
• モーメント許容トルク: 4Nm(566oz.in)
• シャフト最大アキシアル荷重: 50N
• シャフト最大ラジアル荷重: 100N

物理仕様

• フレームサイズ: 42 x 42mm
• モーターの長さ: 34mm
• ギアボックスの長さ: 27.3mm
• シャフト径: Φ6mm
• シャフトの長さ: 18mm
• Dカットの長さ: 12mm
• リード数: 4
• リードの長さ: 300mm

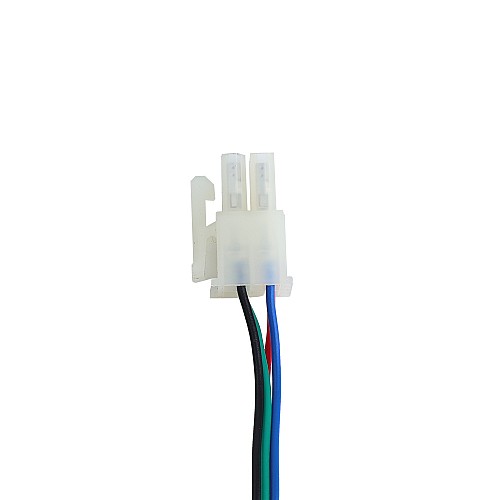

接続
