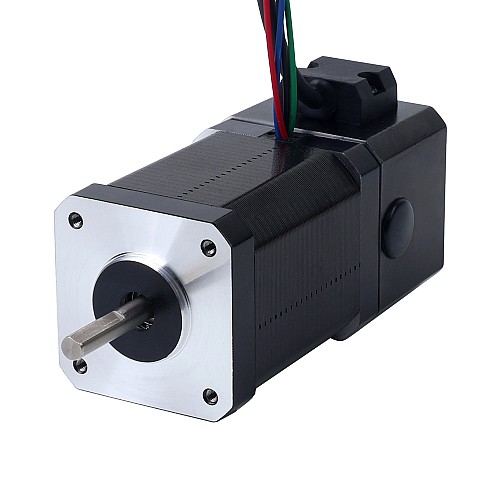

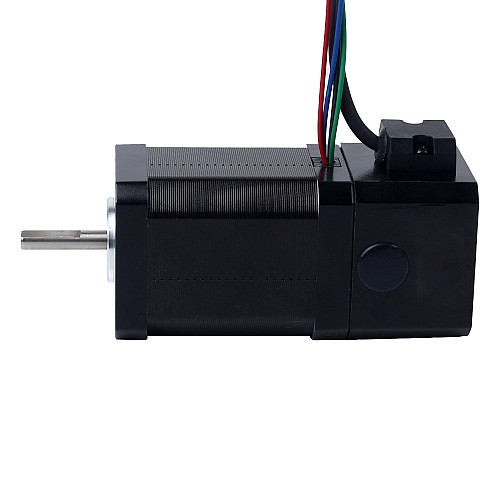

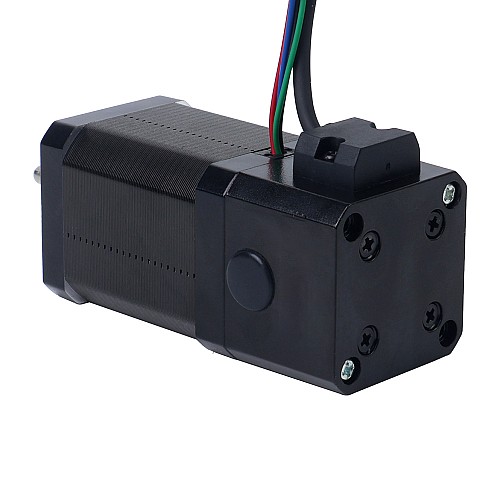

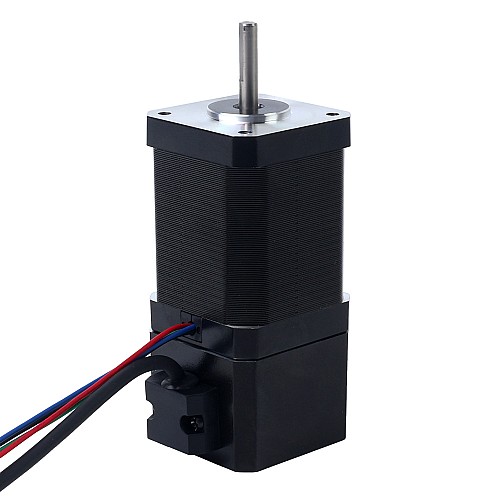

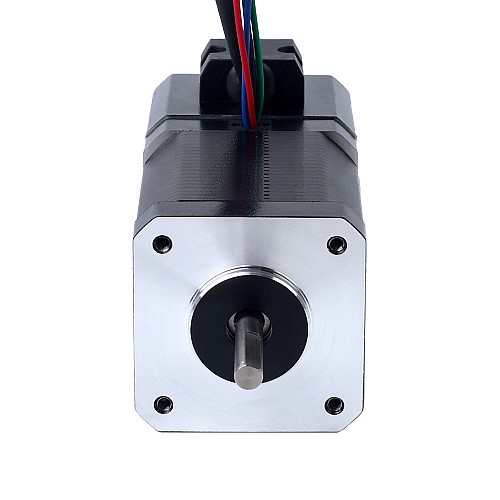

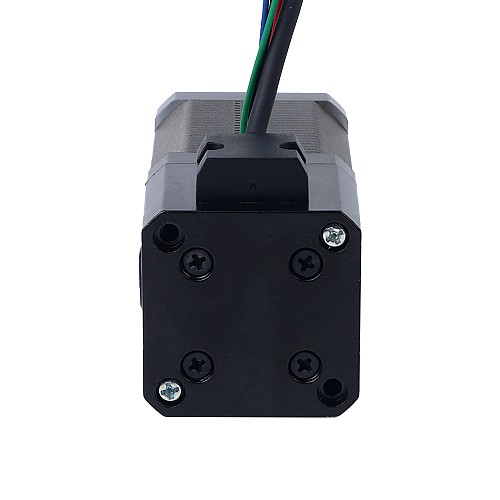

Nema 17 ステッピング モーター 0.72Nm (101.96oz.in) 24V 3.7W 電磁ブレーキ付き

24V 3.7W 電磁ブレーキ付き Nema 17 ステッピングモーターです。モーターには保持トルク 0.72Nm (101.96oz.in)、定格電流 2.0A、長さ 91mm が付属しています。
内蔵の電磁ブレーキは、ステッピング モーターを頻繁に起動および停止する機能を実現し、モーターの電源オンまたは電源オフ時のモーターのロックを確保します。
手頃な価格、省エネ、環境保護、長寿命、メンテナンスの容易さなどの独自の利点により、ディスペンス機、エレベーター、CNC工作機械、テーパリングマシン、包装機などの自動化機器に広く使用されています。

電気仕様

• 部品番号: 17HS24-2004D-B070
• 相数: 2
• ステップ角度: 1.8deg
• 保持トルク: 0.72Nm(101.96oz.in)
• 定格電流/相: 2.0A
• 位相抵抗: 1.70ohms±10%
• インダクタンス: 3.60mH±20%(1KHz)
• 絶縁クラス: B 130°C[266°F]
• ブレーキ定格電圧: 24V
• ブレーキトルク: 0.7Nm(99.13oz.in)
• ブレーキ力: 3.7W

物理仕様

• フレームサイズ: 42 x 42mm
• 身長: 91mm
• シャフトの直径: Φ5mm
• シャフトの長さ: 24mm
• Dタイプ 軸長さ: 15mm
• モーターケーブルの長さ: 500mm
• ブレーキケーブルの長さ: 180mm
