Name: Nema 11 外部 45mm スタック 0.75A リード 1.27mm(0.05") 長さ 250mm
Brand: STEPPERONLINE
SKU: 11E18S0754FD4-250RS
Price: 6796.00 JPY
Availability: InStock

Nema 11 外部 45mm スタック 0.75A リード 1.27mm(0.05") 長さ 250mm

11E18S0754FD4-250RS

定格電流(A)0.75

位相抵抗(Ω)6.7

インダクタンス(mH)5.8

リニアモータータイプ外部 (Acme)

質問する

ダウンロード

11E18S0754FD4-250RS_Full_Datasheet.pdfPDF · 53.59KB 11E18S0754FD4-250RS.STEPSTEP · 1.18MBダウンロードにはログインが必要です

同シリーズ

型番	定格電流(A)	位相抵抗(Ω)	インダクタンス(mH)	リニアモータータイプ	価格	在庫
11E13S0424ED5-150RS	0.42	11.4	6	外部 (Acme)	¥6,178	在庫あり
11E13S0424FD3-150RS	0.42	11.4	6	外部 (Acme)	¥10,695	在庫あり
11E13S0424FD4-150RS	0.42	11.4	6	外部 (Acme)	¥5,391	在庫あり
11E13S0424GD3-150RS	0.42	11.4	6	外部 (Acme)	¥10,695	お取り寄せ
11E13S0754ED4-100RS	0.75	3.2	2	外部 (Acme)	¥4,641	在庫あり
11E13S1004FD4-150RS-OE1K	1.0	2.1	1.5	外部 (Acme)	¥12,888	在庫あり
11E13S1004FD5-150RS	1.0	2.1	1.5	外部 (Acme)	¥5,834	在庫あり
11E13S1004GD4-150RS-OE1K	1.0	2.1	1.5	外部 (Acme)	¥12,888	在庫あり
11E13S1004GD5-150RS	1.0	2.1	1.5	外部 (Acme)	¥5,834	在庫あり
11E13S1004HD5-150RS	1.0	2.1	1.5	外部 (Acme)	¥6,123	お取り寄せ
11E13S1004HD5-180RS-E22-300	1.0	2.1	1.5	外部 (Acme)	¥12,045	在庫あり
11E18S0754ED3-250RS	0.75	6.7	5.8	外部 (Acme)	¥13,924	在庫あり
11E18S0754ED4-101RS	0.75	6.7	3	外部 (Acme)	¥4,686	在庫あり
11E18S0754FD4-250RS	0.75	6.7	5.8	外部 (Acme)	¥6,796	在庫あり
11E18S0754HD5-250RS	0.75	6.7	5.8	外部 (Acme)	¥8,408	在庫あり
11E18S1004FD5-150RS	1.0	3.7	3.7	外部 (Acme)	¥6,178	お取り寄せ
11E18S1004GD5-150RS	1.0	3.7	3.7	外部 (Acme)	¥6,178	お取り寄せ
11E18S1004GD5-250RS	1.0	3.7	3.7	外部 (Acme)	¥7,079	在庫あり
11E18S1004HD5-150RS	1.0	3.7	3.7	外部 (Acme)	¥6,178	お取り寄せ
11E18S1004ND5-150RS-SALE	1.0	3.7	3.7	外部 (Acme)	¥5,460	在庫あり
11E20S0674ED4-100RS	0.67	9.2	5.7	外部 (Acme)	¥5,247	在庫あり
14E13S0574FF3-150RS	0.57	8.8	13	外部 (Acme)	¥12,182	お取り寄せ
14E13S0574JE4-150RS	0.57	8.8	13	外部 (Acme)	¥7,463	在庫あり
14E13S0574LF3-150RS	0.57	8.8	13	外部 (Acme)	¥10,291	お取り寄せ
14E13S1504GF5-150RS	1.5	0.95	1	外部 (Acme)	¥5,491	在庫あり
14E17S0914FF3-250RS	0.91	5.5	7.63	外部 (Acme)	¥13,924	お取り寄せ
14E17S0914LF3-250RS-SALE	0.91	5.5	7.63	外部 (Acme)	¥9,794	在庫あり
14E19S1504FF5-150RS	1.5	1.5	2.0	外部 (Acme)	¥5,834	在庫あり
14E19S1504GF5-150RS	1.5	1.5	2.0	外部 (Acme)	¥5,834	在庫あり
14E19S1504RF5-150RS	1.5	1.6	2.3	外部 (Acme)	¥6,123	お取り寄せ

カテゴリー内をすべて見る

Nema 11 外部 45mm スタック 0.75A リード 1.27mm(0.05") 長さ 250mm

モーター部分は45mm本体1.8度0.75ANema11ステッピングモーターで、直径4.76mm(0.1874")、長さ250mm(9.8425")の親ねじとPOMねじナットが組み込まれており、直線移... 続きを読む

0 レビュー • レビューを書く

から

¥6,796

5 + ¥6,516

10 + ¥6,257

50 + ¥6,019

100 + ¥5,798

国をクリックして、リアルタイムの在庫をご確認ください。

発送元

中国

数量

カートに入れる

お気に入りリストに入れる比較リストに入れる

かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

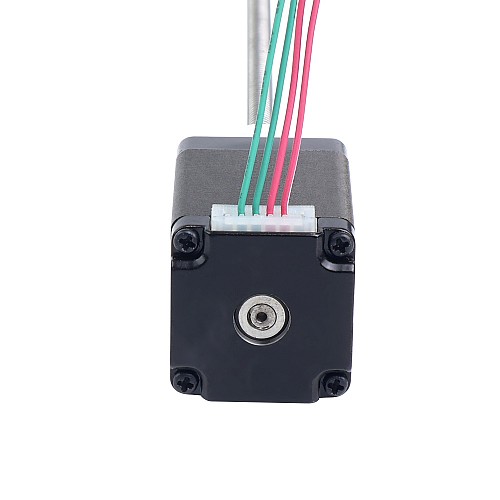

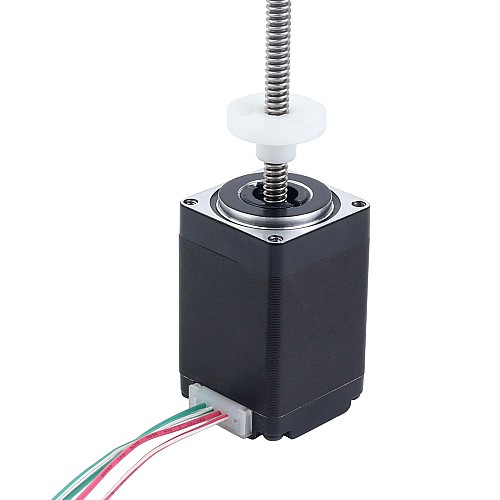

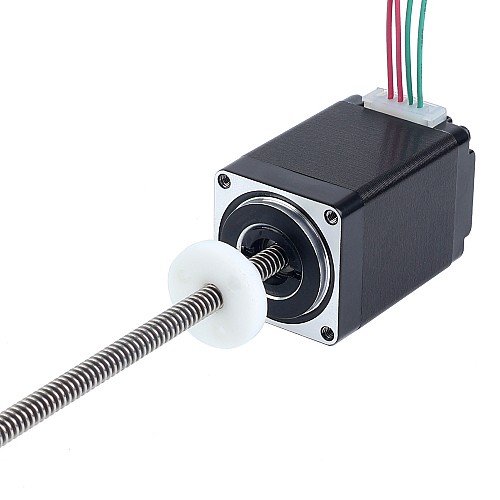

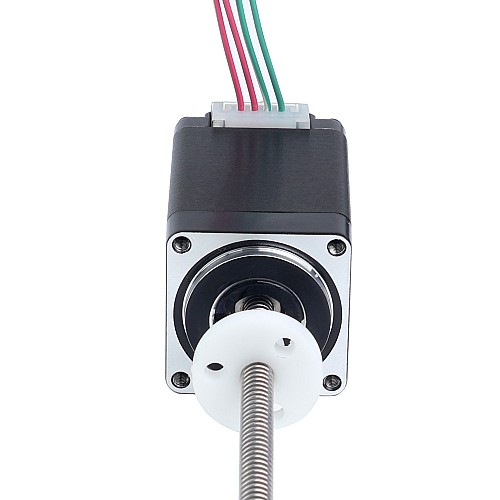

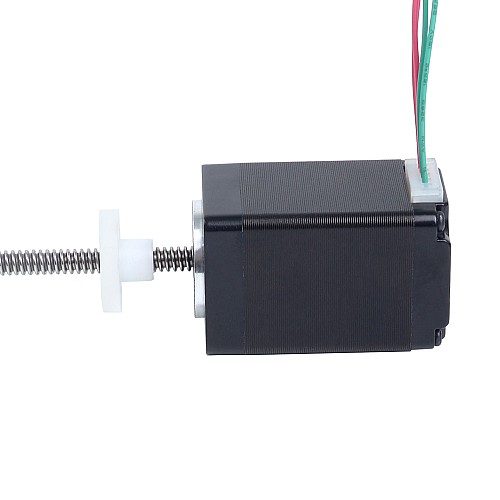

モーター部分は45mm本体1.8度0.75ANema11ステッピングモーターで、直径4.76mm(0.1874")、長さ250mm(9.8425")の親ねじとPOMねじナットが組み込まれており、直線移動量は1.27mm(0.05")1回転あたり

このモデルは、HaydonKerk28000シリーズサイズ11のダブルスタック外部ステッピングモーターリニアアクチュエーターとほぼ同じです

電気的仕様

メーカー部品番号：11E18S0754FD4-250RS
モータータイプ：外部 (Acme)
ステップ角：1.8°
保持トルク: 0.1Nm(14.16oz.in)
定格電流/相：0.75A
相抵抗：6.7ohms
インダクタンス：5.8mH±20％(1KHz)

物理的仕様

フレームサイズ：28 x 28mm
本体長さ：45mm

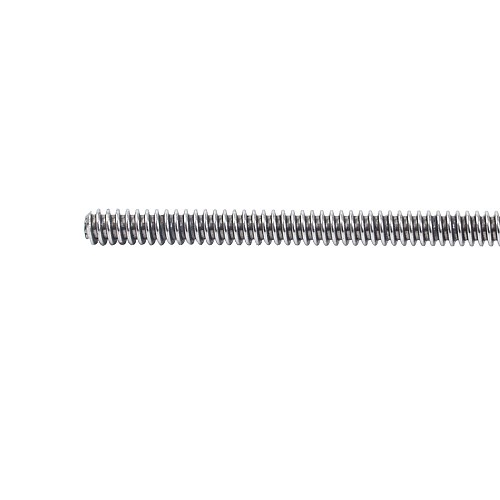

親ねじの長さ：250mm(9.8425")
親ねじ径：Φ4.76mm(0.1874")
リード/ステップ：0.00635mm(0.00025")
リードトラベル/レボリューション：1.27mm(0.05")
リード数：4
リード長さ：300mm
重量：190g

繋がり

A +	A-	B +	B-
赤	赤/白	緑/白	緑

製品タイプ
製品タイプ	リニアステッピングモーター
電気的仕様
インダクタンス(mH)	5.8
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	6.7
保持トルク(Ncm)	10
保持トルク(oz.in)	14.16
双極性/単極性	Bipolar
定格電流(A)	0.75
物理仕様
IP等級	40
エンコーダ付き	いいえ
ケーブルの長さ(mm)	300
ケーブル数	4
フレームサイズ(mm)	Nema 11 (28 x 28)
リードスクリューの長さ(mm)	250
リードスクリュー径(mm)	4.76
リードストローク/ステップ(mm)	0.00635
リードストローク/回転数(mm)	1.27
リニアモータータイプ	外部 (Acme)
本体長さ(mm)	45
