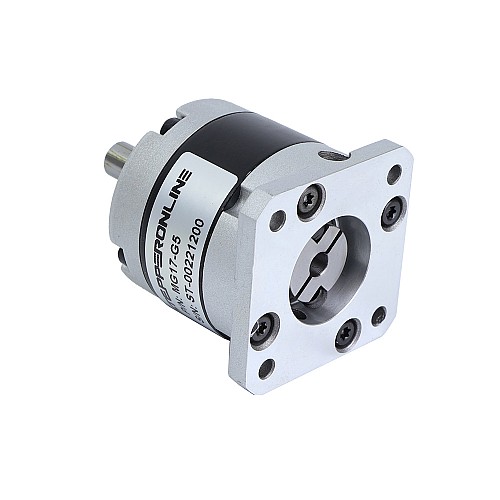

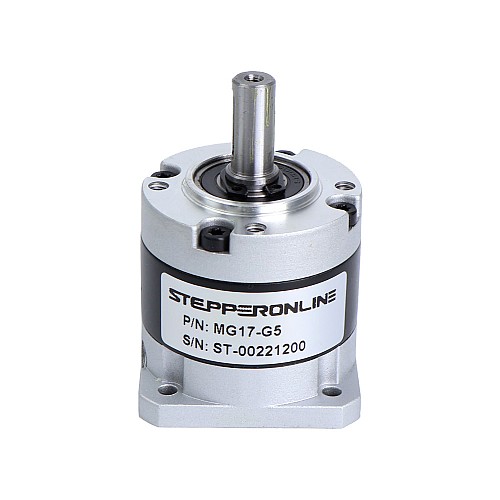

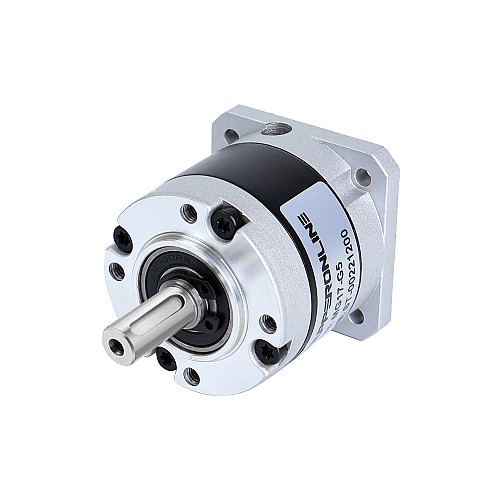

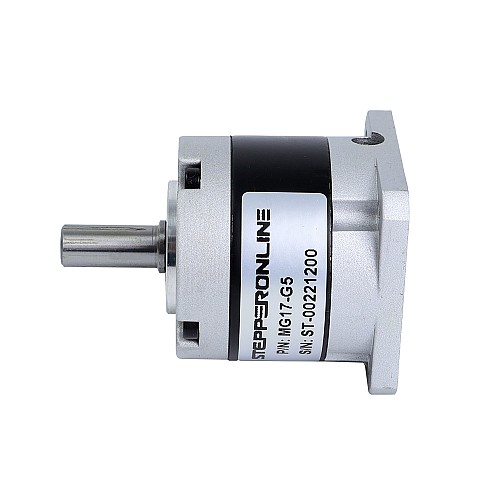

MG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ Nema 17 ステッピング モーター用 30 分角

この高精度遊星ギアボックスはMGシリーズギアボックスに属しており、ギア比は5：1で、最大30arc-minのバックラッシュがあります。 EGシリーズの鋼製歯車とは異なり、MGシリーズの歯車は粉末冶金で作られています。優れた精度を必要とするが低コストを必要とするアプリケーションに最適です。

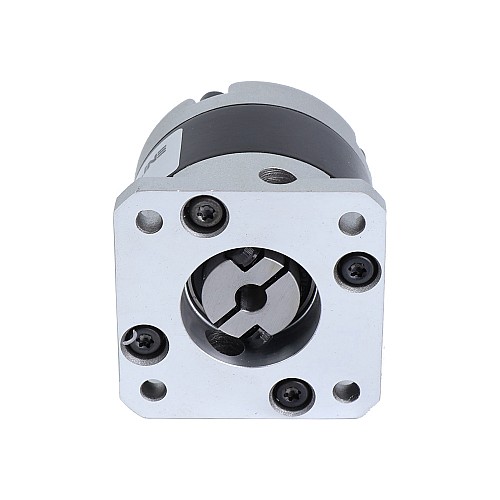

このインラインプラネタリギアボックスには、標準の5mmショートシャフトNema 17ステッピングモーター、ブラシレスDCモーター、ブラシ付きDCモーターに対応できる入力シャフトカップリングが組み込まれています。
適合モーターの1つは17HS15-1584Sです。他のモーターについては、当社の技術サポートに連絡してモーターシャフトをカスタマイズしてください。

ギアボックスの仕様

• 部品番号：MG17-G5
• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 粉末冶金
• ギア比：5:1
• 効率：90％
• 慣性モーメント: 0.03kg·cm²
• 無負荷時のバックラッシュ：<= 30arcmin
• 最大許容トルク：9Nm（79.66lb-in）
• ノイズ：<= 55dB(1000rpm)/65dB(3000rpm)
• 防水定格：IP54
• 寿命：20000時間

物理的仕様

• フレームサイズ：42 x 42mm
• ギアボックスの長さ：40mm

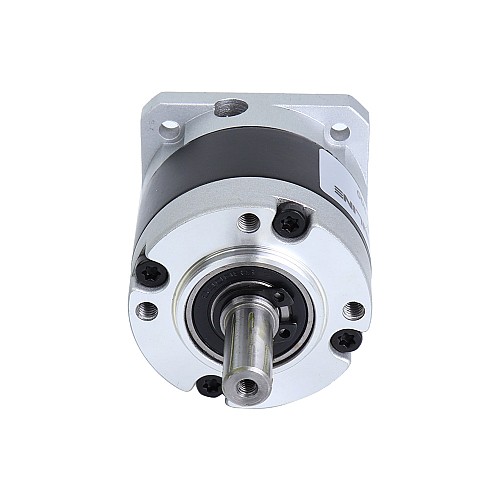

• 出力軸タイプ：キー溝
• 出力軸径：Φ8mm
• 出力シャフト長さ：21.5mm
• 入力軸径：Φ5mm
• 入力軸長さ：6.5-10.5mm
