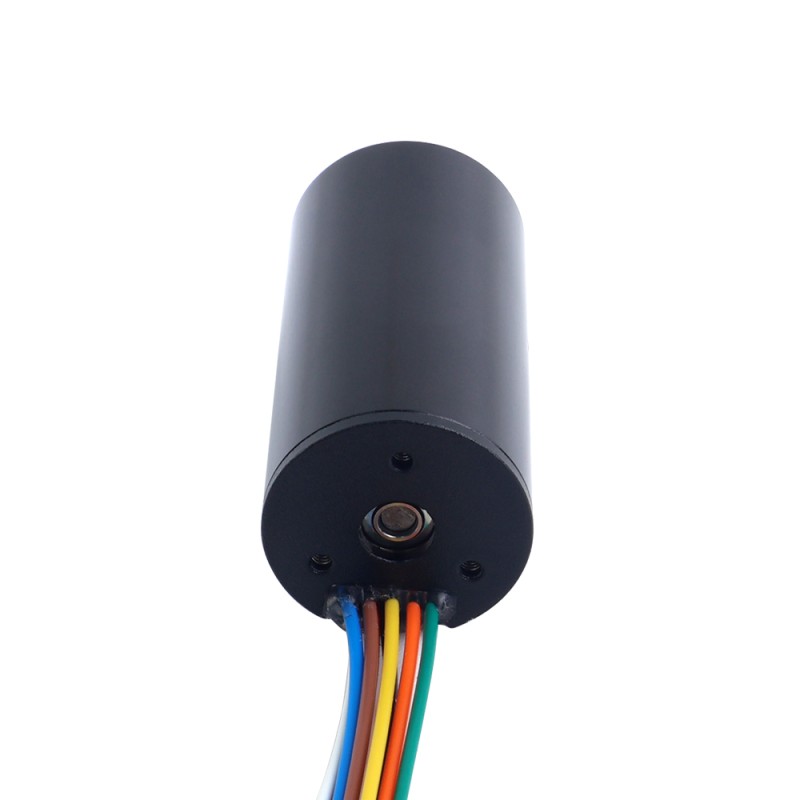

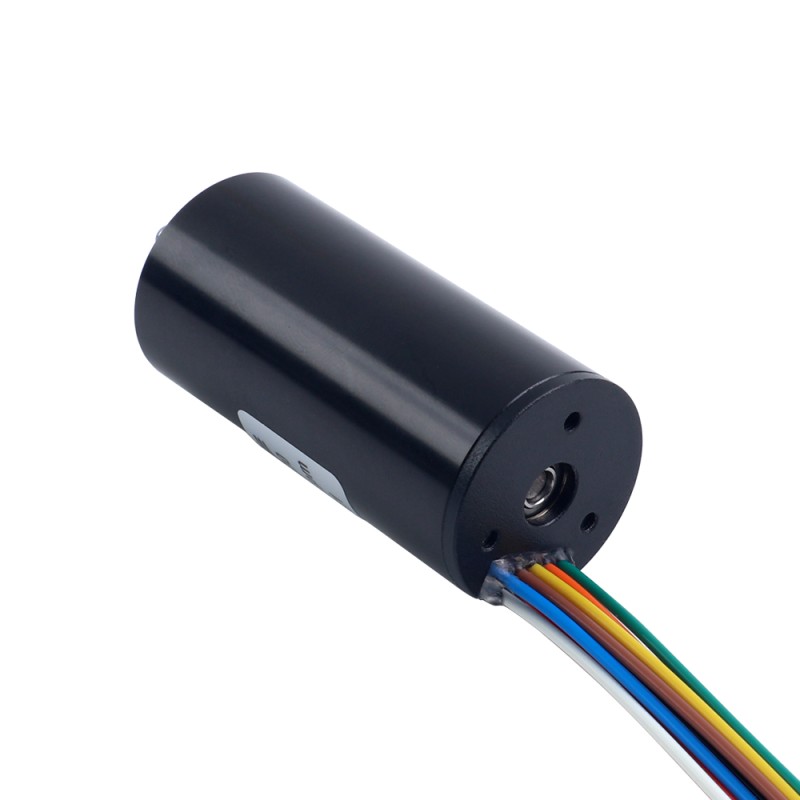

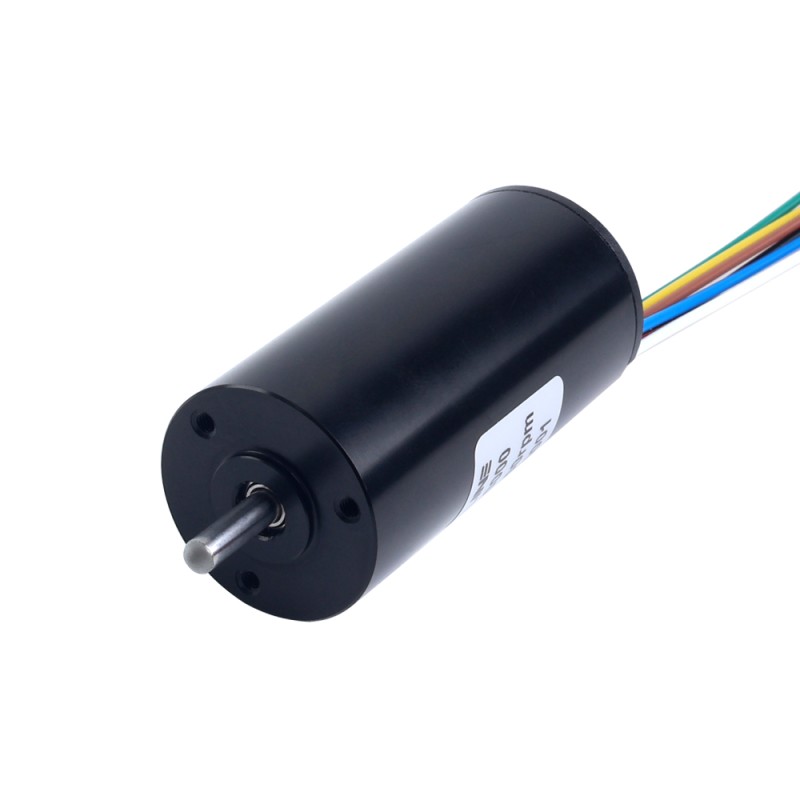

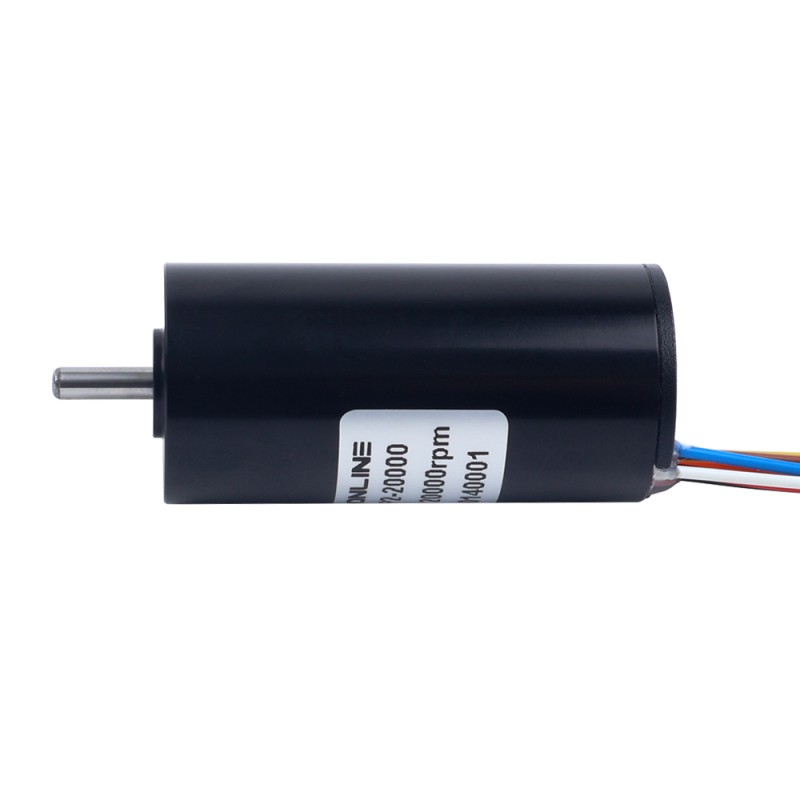

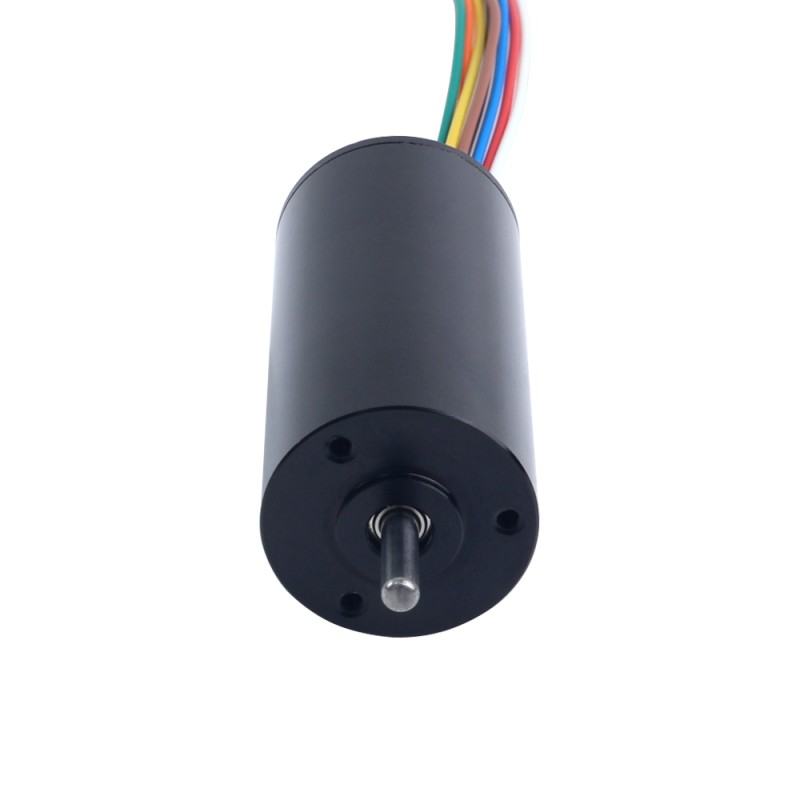

24V 20000RPM 15mNm 31.41W 1.55A 丸型 Ф22x45mm ブラシレスコアレスモーター

かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

この24Vブラシレスコアレスモーターは、出力31.41Wです。定格回転速度は20000rpm、消費電流は1.55A、定格トルクは15mNmです。低慣性を必要とする小型で応答性に優れたアプリケーションに最適です。

コアレスモーターは鉄損を排除することで優れた効率を実現し、連続自動化における消費電力を大幅に削減します。超低慣性により、ミリ秒レベルの応答速度で正確な位置決めを実現します。超小型設計と静音・低振動動作により、容易な統合と信頼性の高いメンテナンスフリーのパフォーマンスを実現します。ロボット工学、ラボオートメーション、精密医療機器に最適です。

電気仕様

メーカー部品番号: 22CL45-24-P2-20000
極対数: 1
定格電圧: 24V
端子抵抗: 1.9Ω
端子インダクタンス: 0.16mH
無負荷回転数: 23000rpm
無負荷電流: 0.35A
定格回転数: 20000rpm
定格電流: 1.55A
定格トルク: 15mNm
定格電力: 31.41W
最大出力: 71.65W
効率: 69.48%
トルク定数: 9.69mNm/A
ストールトルク: 118.99mNm
逆起電力定数: 1.01mV/rpm
速度定数: 985.64rpm/V
摩擦トルク: 3.39mNm
電流定数: 0.1A/mNm
振動振幅: <=0.1mm
翼最大許容温度: 180°C
動作温度範囲: -20 ～ 80°C
騒音: <=35dB
寿命: 8000 時間

物理的仕様

フレームサイズ: Φ22mm
モーター長さ: 45.5mm
シャフト径: Φ3mm
シャフト長さ: 10.2mm
ケーブル長さ: 150mm

接続

U	V	W	+5V	GND	A	B	C
赤	黒	白	緑	青	茶色	黄	オレンジ

電気的仕様
ストールトル (mNm)	118.99
ターミナルインダクタンス (mH)	0.16
ターミナル抵抗 (Ohms)	1.9
トルク定数 (mNm/A)	9.69
効率(%)	69.48
定格トルク(mNm)	15.00
定格回転数(rpm)	20000
定格電力(W)	31.41
定格電圧(V)	24
定格電流(A)	1.55
摩擦トルク(mNm)	3.39
最大出力電力(W)	71.65
極の数	2
無負荷回転数 (rpm)	23000
無負荷電流(A)	0.35
逆起電力定数(mV/Rpm)	1.01
速度定数(Rpm/V)	985.64
電流定数 (A/mNm)	0.10
物理仕様
フレームサイズ(mm)	22

こちらも購入されています

ブラシレスDCモーターコントローラーDBLC-01

コントロールボックスの機能1.表示速度。モーターの回転速度をリアルタイムで表示できます。 2.パネルのスタート/ストップボタンでモーターのスタート/ストップを制御します。 3.パネルの前進および後進キーは、モーターの前進および後進モードを制御できます。 4.パネルの速度調整ポテンショメータにより、モ..

から

¥1,929

デジタルブラシレス DC モータードライバー 24V-48VDC 最大 15.0A 400W

この12V-48VDC 400W ブラシレスモータードライバーは、現代の産業用自動制御の分野で動作するために STEPPERONLINE が独自に開発したドライバーであり、主に高性能の専用ブラシレス DC モータードライバーチップ、最新の IGBT および MOS パワーデバイス..

から

¥3,277

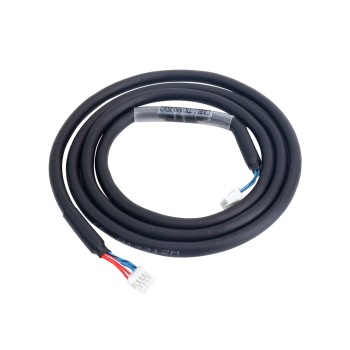

統合型 RS485 ステッピングモーターおよび ISV2 統合型サーボモーター用 1m(39.37") RS485 ケーブル
