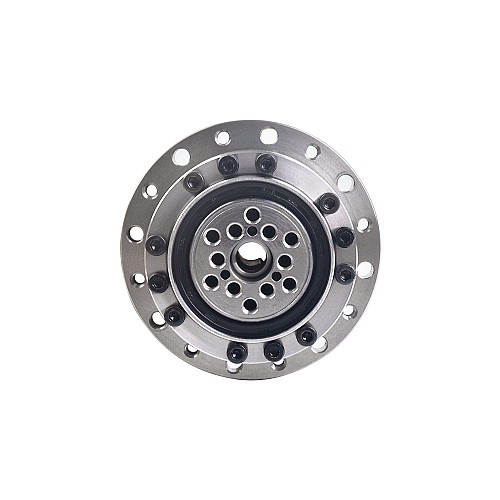

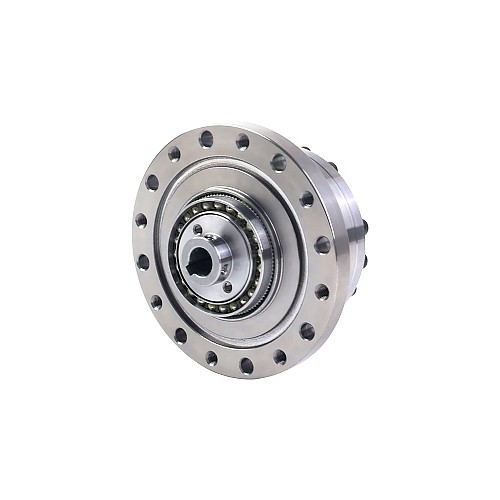

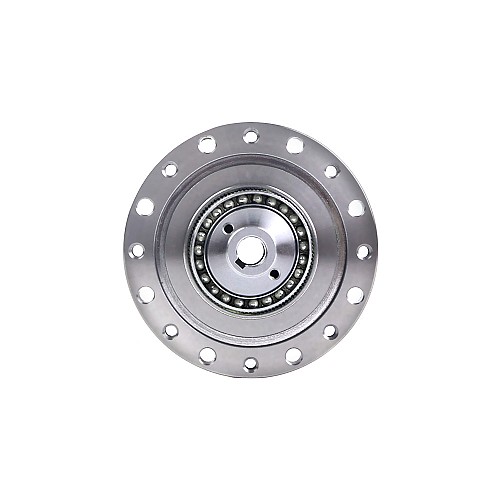

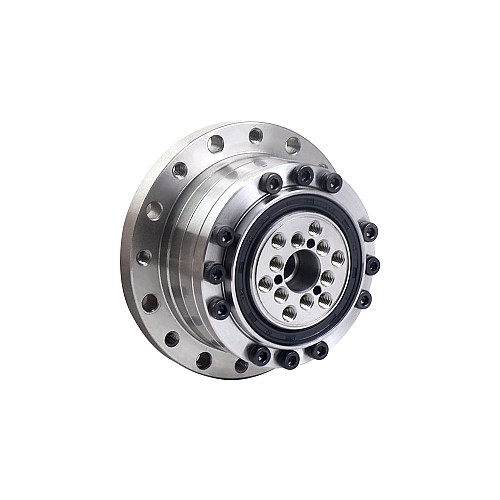

HSS シリーズ ハーモニック ギアボックス Φ73mm 比 50:1 バックラッシュ 20arcsec 入力直径 8mm

ギヤ比50、フレームサイズΦ73mm、インプットシャフト径8mm、最大バックラッシュ20arcsecの車高調変速機です。
HSSシリーズ車高調減速機は、標準ドラム形状のフレクスプライン構造と外部荷重を直接支持できる高剛性総ころクロスベアリングを採用し、高機能、高速、高機動を特長としています。
シンプルな構造で高剛性、低バックラッシにより高トルクに耐え、優れた位置決め・回転精度を実現した、ロボットやCNC工作機械などに幅広く使用されているハーモニックギヤボックスです。 、繊維機械、印刷機械、包装機械などの分野。

主な特長

• 同軸入出力
• 優れた位置決め精度と回転精度
• カップ形状フレクスプラインと高剛性フルローラークロスベアリング
• LS歯形設計、高い伝達効率、低騒音
• コンパクトかつシンプルな構造設計で、バックラッシがほとんどなく、モーターに直結されており、取り付けが簡単です。
• 自社開発のCMP熱処理プロセスと1um軌道精密研削を採用し、高精度で信頼性が高い

ギアボックスの仕様

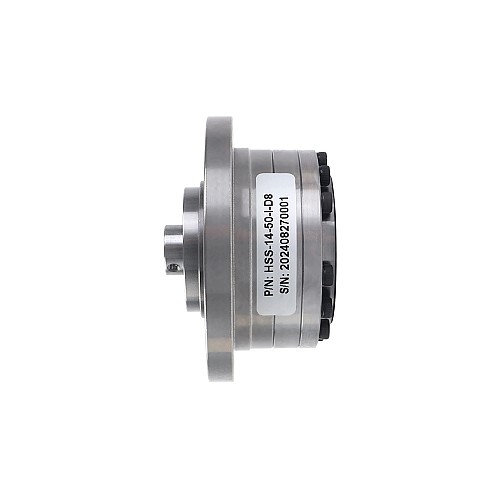

• 部品番号: HSS-14-50-I-D8
• ギアボックスのタイプ: ハーモニックギアボックス
• ギアの材質: 合金鋼
• ギア比: 50:1
• 無負荷時のバックラッシュ: <=20arcsec
• 定格トルク(入力回転数2000rpm): 5.40Nm(764.70oz.in)
• モーメント許容トルク: 35.00Nm(4956.41oz.in)
• ピーク発停トルク: 18.00Nm(2549.01oz.in)
• 許容される最大入力速度: 8500rpm
• 許容される平均入力速度: 3500rpm
• 寿命: 10000hours

物理仕様

• フレームサイズ: Φ73mm
• ギアボックスの長さ: 36mm
• 入力軸タイプ: キー溝
• 入力軸径: Φ8mm

動作環境(Tj = 25℃/77℉)

• 周囲温度: 0-40℃
• 水や油がかからないこと
• 腐食性ガスや爆発性ガスにさらさないでください
• 金属粉などのゴミが入らない
