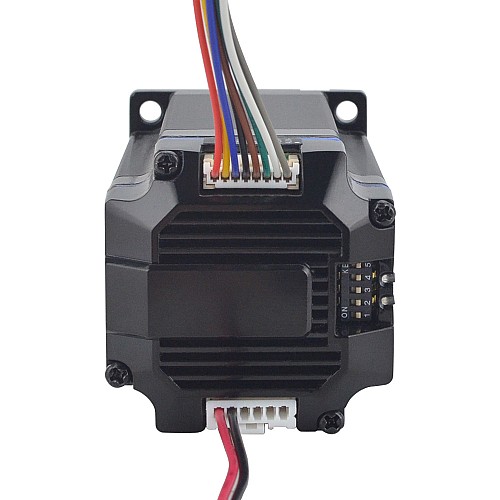

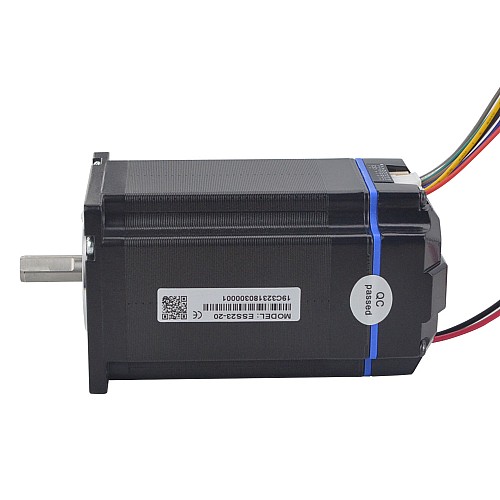

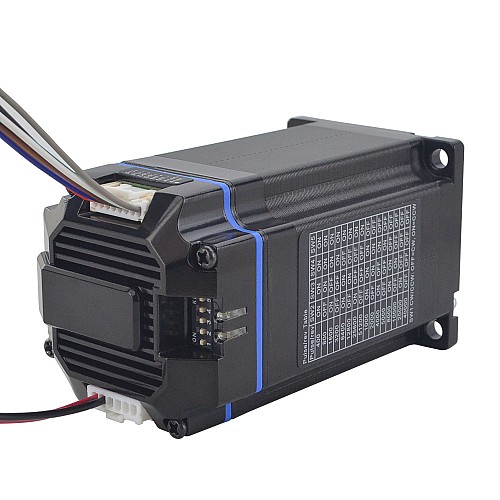

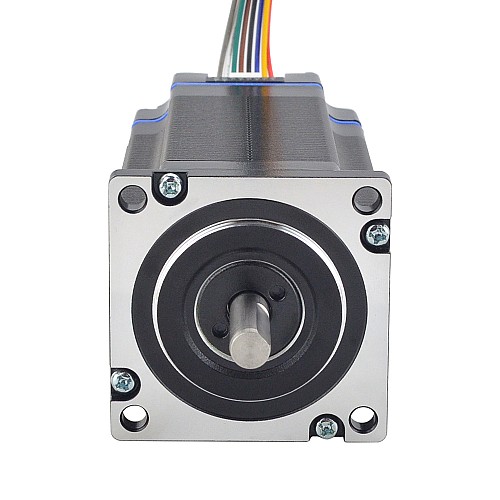

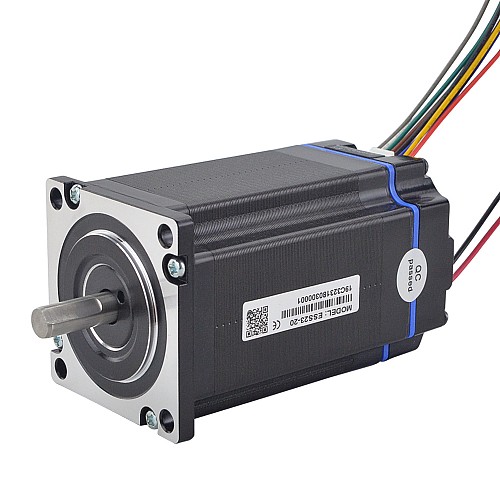

ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR

ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
ESS シリーズ 2.2Nm(311.55oz.in) Nema 23 統合クローズド ループ ステッピング サーボ モーター 24-50VDC 1000CPR
0 レビュー - レビューを書く
¥8,269
5 + ¥8,022
10 + ¥7,788
50 + ¥7,567
100 + ¥7,358
  • 在庫あり: 200
  • モデル: ESS23-20
  • 総重量: 1.35kg
  • 認証: ISO, CE

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

電気的仕様

  • メーカー部品番号：ESS23-20
  • 保持トルク：2.2Nm（311.55oz.in）
  • 入力電圧：24〜50VDC
  • 絶縁クラス: B 130°C[266°F]
  • 出力ピーク電流：1.8〜4.0A
  • ロジック入力電流：10mA
  • ロジック入力電圧：5V
  • エンコーダタイプ：インクリメンタル
  • エンコーダ出力タイプ：差動
  • エンコーダ分解能：1000CPR
  • エンコーダ出力信号チャンネル：2
  • 絶縁抵抗：100MΩ以上
  • 絶縁耐力：1分間500VAC。

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：80mm
  • 軸径：Φ8mm
  • Dカットシャフト長さ：15mm
  • シャフト長さ：21mm
  • 重量：1257g

コネクタの仕様

  • ハウジング 1 モデル: 35507-0800
  • ターミナル 1 モデル: 50212-8000
  • ハウジング 2 モデル: XAP-06V-1
  • ターミナル 2 モデル: SXA-01T-P0.6

繋がり

PU +
PU-
DR +
DR-
MF +
MF-
ALM +
ALM-
赤
黄色
青い
黒
茶色
緑
白
グレー
製品タイプ
製品タイプ 一体型ステッピングモーター
電気的仕様
アナログ入力 いいえ
エンコーダタイプ インクリメンタル
エンコーダーフィードバック はい (閉ループ)
エンコーダ分解能 1000
保持トルク(Ncm) 220
保持トルク(oz.in) 311.55
入力電圧(V) 24 - 50DC
入力電圧基準(V) 24 - 48DC
出力信号チャンネル 2
制御モード パルスモード
物理仕様
IP等級 40
フレームサイズ(mm) Nema 23 (57 x 57)
在庫方法 専用のインベントリ
本体長さ(mm) 80
軸の長さ(mm) 21
軸径(mm) 8
ファイル サイズ
ESS23-20.IGS 9.82MB Download
ESS23-20_Torque_Curve.pdf 185.24KB Download
ESS23-20_Manual 372.17KB Download
