EG シリーズ遊星ギアボックスギア比 5:1 バックラッシュ Nema 24 ステッピングモーター用 15 分角

0 レビュー - レビューを書く

¥4,531

5 + ¥4,376

10 + ¥4,232

50 + ¥4,097

100 + ¥3,969

在庫あり: 10000
モデル: EG24-G5
総重量: 0.92kg
認証: ISO, CE, REACH

オプション:

発送元

中国

アメリカ

ドイツ

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

「中古製品」とはどういう意味ですか？

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

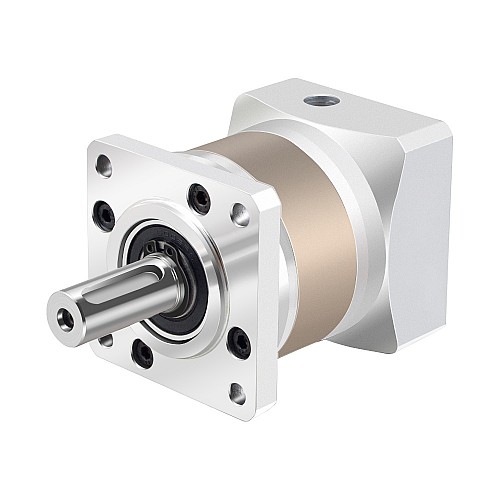

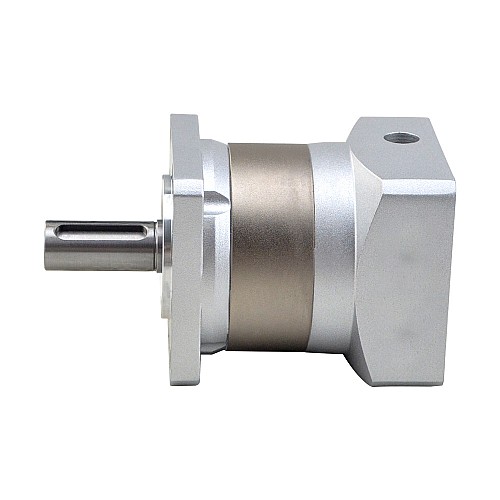

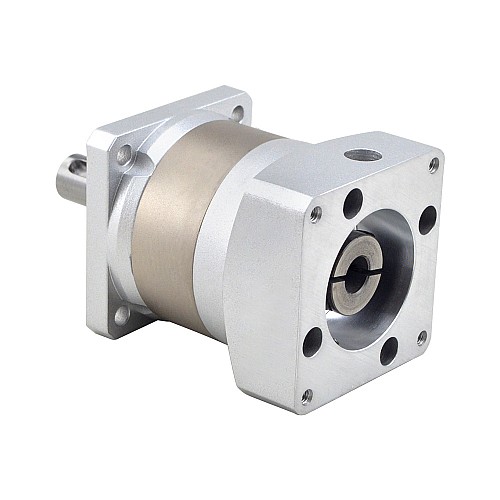

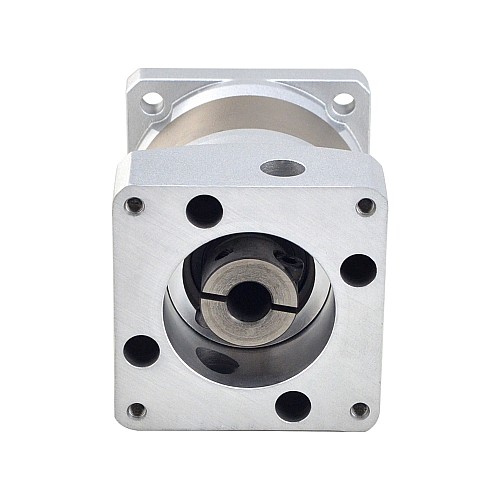

このギアボックスのサイズは 60 x 60mm、入力シャフトの直径は 10mm です。この高精度遊星ギアボックスはEGシリーズギアボックスに属しており、ギア比は5：1で、最大15分角のバックラッシュがあります。これは、並外れた価値で優れた精度と信頼性を必要とするアプリケーションに最適です。このインラインプラネタリギアボックスには、標準のNema 24ステッピングモーター、ブラシレスDCモーターに対応できる入力シャフトカップリングが組み込まれています。

ギアボックスの仕様

部品番号：EG24-G5
ギアボックスのタイプ: 平歯車減速機
ギアの材質: 合金鋼
ギア比：5:1
効率：96％
慣性モーメント: 0.13kg·cm²
無負荷時のバックラッシュ：<= 15arcmin
最大許容トルク：28Nm（247.82lb-in）
モーメント許容トルク：56Nm（495.64lb-in）
ノイズ：<= 55dB(1000rpm)/65dB(3000rpm)
防水定格：IP54
寿命：20000時間

物理的仕様

フレームサイズ：60 x 60mm
ギアボックスの長さ：73.5mm

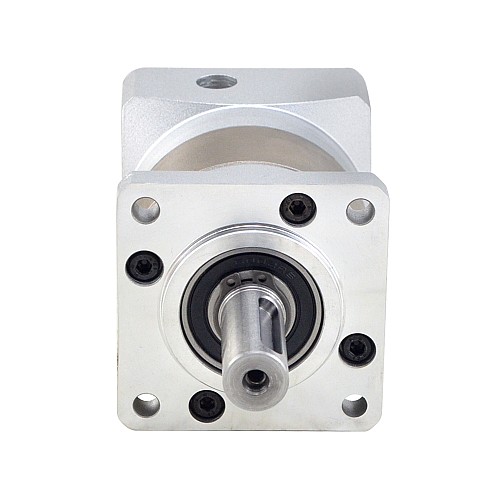

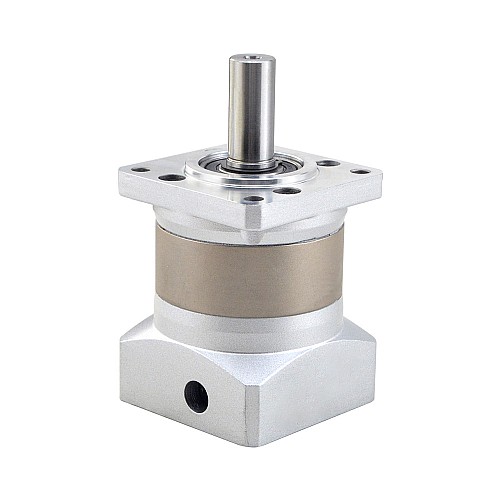

出力軸タイプ：キー溝
出力軸径：Φ14mm
出力シャフトの長さ：35mm
入力軸径：Φ10mm
入力シャフトの長さ：12-31mm

通常、Nema 24 モーターの取り付け穴は 50mm ですが、47.1mm のものもあります。したがって、当社の減速機は穴間隔 50mm の Nema 24 モーターのみに適合することに注意してください。

物理仕様
ギアの材質	合金鋼
ギアボックスの長さ(mm)	73.5
ギアボックスタイプ	平歯車減速機
ギア比(xx:1)	5
フレームサイズ(mm)	60 x 60
入力軸の直径(mm)	10
入力軸の長さ(mm)	12 - 31
出力軸の長さ(mm)	35
出力軸タイプ	キー溝
出力軸径(mm)	14
在庫方法	専用のインベントリ
無負荷時のバックラッシュ	<=15arcmin
製品シリーズ	EG
適合するモーターサイズ	Nema 24 ステッパーモーター
重量(g)	920
