E6 シリーズ 1000W AC サーボ モーター キット 3000rpm 3.18Nm 17ビット エンコーダー IP65

E6 シリーズ 1000W 3000rpm 3.18Nm サーボ システムは、最新のコスト効率の高いサーボ システムです。電力範囲は200Wから1000Wです。配線がしやすいというメリットがあります。コストとパフォーマンスが必要なアプリケーションには最適です。

キットのアイテム

• 1 x E6-1000RS: 1000W AC サーボ モーター ドライバー
• 1 x E6M80-1000H2A2-M17S: 1000W AC サーボ モーター 3000rpm 3.18Nm 17ビット エンコーダー IP65

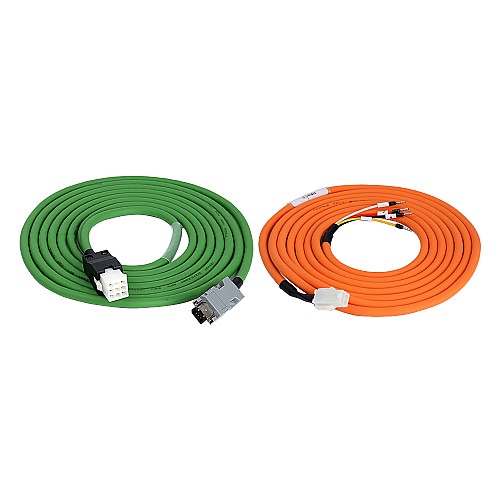

• 1 x CMOL3M: 3.0m モーター延長ケーブル、IP65 AMP コネクタ付き
• 1 x CEOL3M: IP65 AMP コネクタ付き 3.0m エンコーダ延長ケーブル

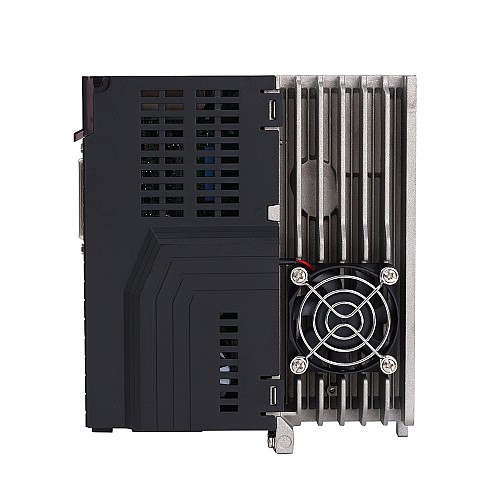

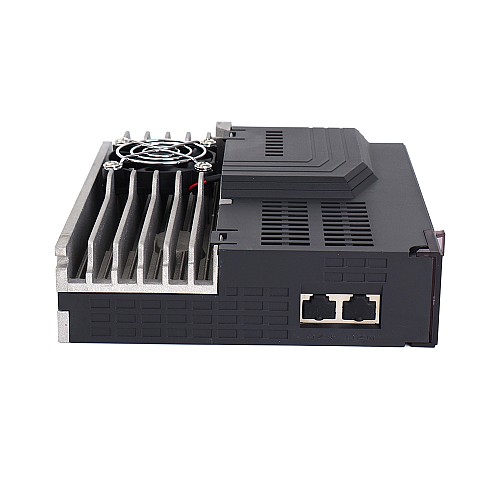

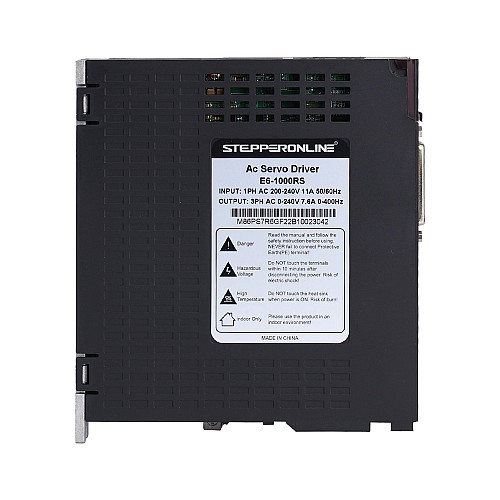

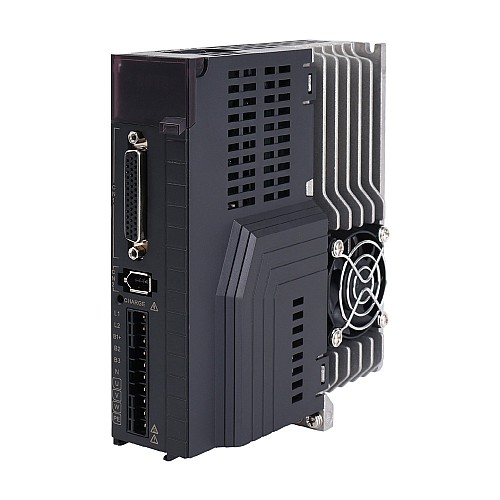

サーボドライバーの仕様

• 部品番号: E6-1000RS
• 定格出力電流: 7.6A
• RS232、RS485、Modbus バス通信
• パルス制御をサポート
• エンコーダ信号 A/B/Z 差動出力および Z OC 出力
• 2 つの入力と 4 つの出力
• 定格電圧 220VAC 1ph
• 定格電力 1000W
• 17 ビット磁気インクリメンタル
• モーターの自動識別
• 寸法: 154*171*51mm

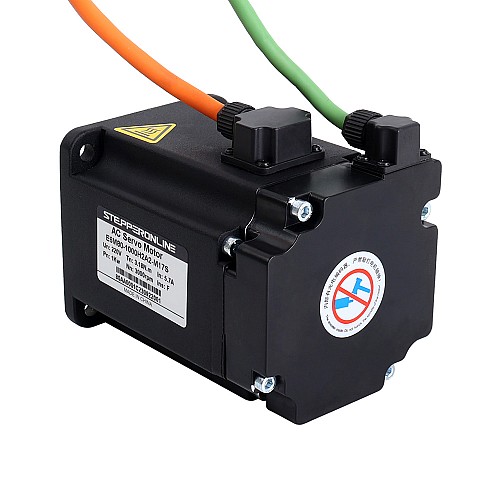

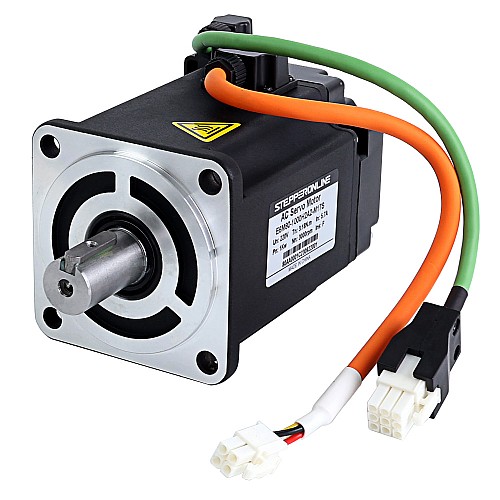

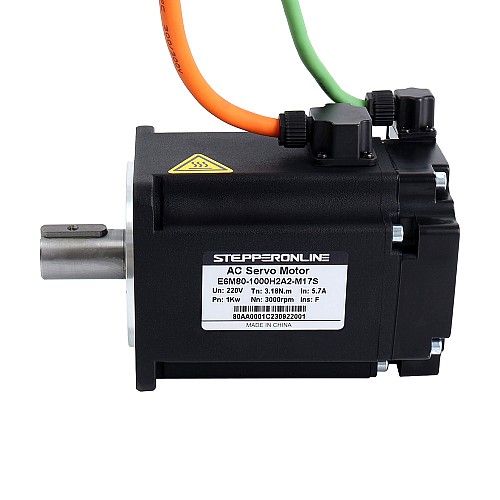

サーボモーターの仕様

• 部品番号: E6M80-1000H2A2-M17S
• 定格電圧: 220VAC
• 定格電力: 1000W
• 定格トルク: 3.18Nm
• 最大トルク: 9.54Nm
• 定格回転数: 3000rpm
• 最高速度: 6000rpm
• 定格電流: 5.7A
• ピーク電流: 17.1A
• トルク定数: 0.54N.m/A
• 抵抗: 1.1オーム
• インダクタンス: 0.64mH
• 慣性: 2.0kg*m²*10^-4
• 極: 5
• エンコーダ タイプ: 17 ビット インクリメンタル、磁気エンコーダ
• IP 等級: IP65
• フレームサイズ: 80 x 80mm
• 本体の長さ: 111.5mm
• シャフトの長さ: 35mm
• シャフト径: 19mm
• キーの長さ: 25mm
• 質量: 2.75kg
