5個セット 28BYJ-48 4相ステッピングモーター & ULN2003 ドライバーボードキット

この5線式4相ユニポーラステッピングモーターは、センタータップコイルと共通電源接続を備えています。ULN2003ダーリントントランジスタアレイドライバーと最適に組み合わせ可能です。 標準開発ボードへの直接接続を可能にし、プロジェクトでの精密ステップ制御を実現します。

仕様

• 定格電圧: 5V
• 相数: 4
• ステップ角: 5.625°
• 相抵抗: 50.00±7%Ω(25°C)
• 牽引トルク: 34.3mN.m(120Hz)
• セルフポジショニング・トルク: 34.3mN.m
• 摩擦トルク: 600-1200gf.cm
• 引き込みトルク: 300gf.cm
• 速度変動率: 1/64
• 周波数: 100Hz
• アイドル・イン・トラクション周波数: >600Hz
• アイドル・アウト・トラクション周波数: >1000Hz
• 絶縁抵抗: >10MΩ(500V)
• 耐電圧: 600VAC/1mA/1s
• 温度上昇: <40K(122Hz)
• 絶縁クラス: A
• 騒音: <35dB

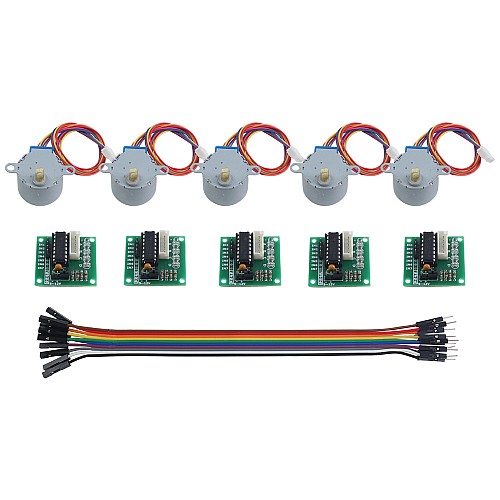

キット内容

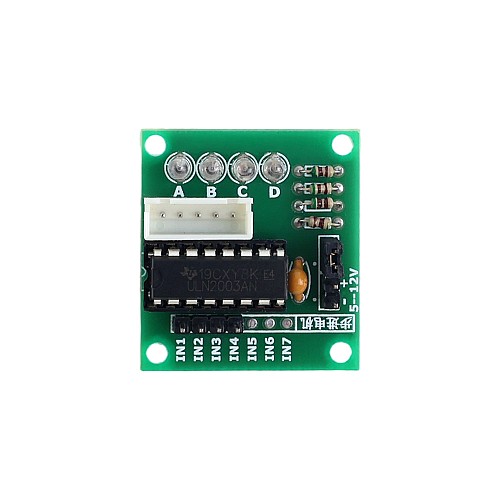

• 5 x ULN2003駆動モジュール

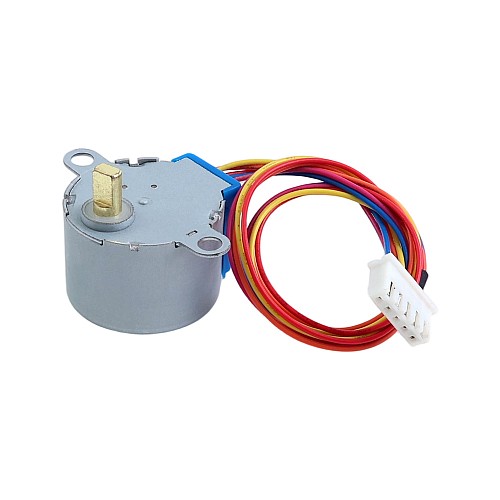

• 5 x 28BYJ-48ステッピングモーター

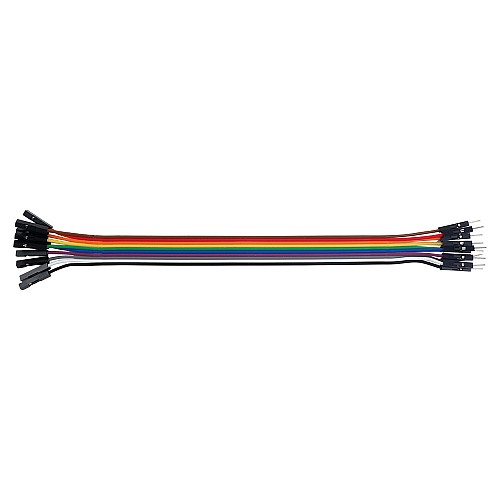

• 1 x ULN2003-L 200mmケーブル
