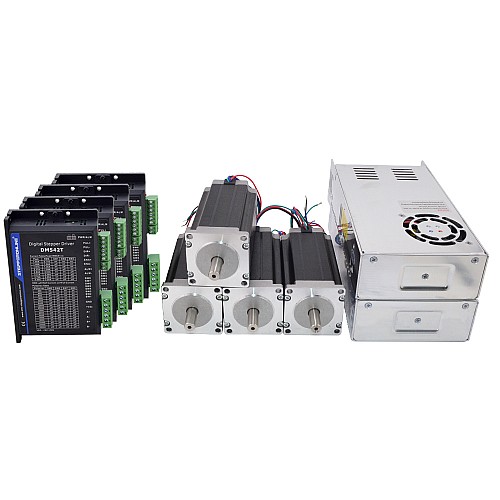

4 軸 CNC ルーター キット 3.0Nm(425oz.in) Nema 23 ステッパー モーター & ドライバー

• 4 xデジタルステッピングドライブ1.0-4.2A20-50VDC(Nema 17、23、24ステッピングモーター用)
• 4 x 3Nm(425oz.in)のNema23ステッピングモーター
• 2 x 250W 36V 7A 115/230Vスイッチング電源

ドライバー仕様

• 入力電圧20-50VDC
• 反共振は最適なトルクを提供し、ミッドレンジの不安定性をゼロにします
• 電源投入時のモーターの自動識別とパラメーターの自動構成により、さまざまなモーターで最適な応答が得られます
• マルチステッピングにより、低解像度のステップ入力でより高いマイクロステップ出力を生成できるため、モーターの動きがスムーズになります。
• 400、800、1600、3200、6400、12800、25600、1000、2000、4000、5000、8000、10000、20000、25000を含む15の選択可能なマイクロステップ解像度
• 電源投入時に「ジャンプ」のないソフトスタート
• 1.00A、1.46A、1.91A、2.37A、2.84A、3.31A、3.76A、4.20Aを含む8つの選択可能なピーク電流
• 最大200KHzのパルス入力周波数、TTL互換、光学的に絶縁された入力
• 自動アイドル電流低減
• 2相および4相モーターに適しています
• PUL/DIRモードをサポート
• 過電圧および過電流保護

モーター仕様

• メーカー部品番号：23HS45-3504S
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• 保持トルク：3Nm(425oz.in)
• 定格電流/相：3.5A
• 相抵抗：1.2オーム
• インダクタンス：5mH±20％(1KHz)
• フレームサイズ：57 x 57mm
• 本体長さ：113mm
• 軸径：Φ10mm
• シャフトの長さ：24mm
• Dカット長さ：20mm
• リード数：4
• リード長さ：400mm
• 重量：1.6kg

繋がり

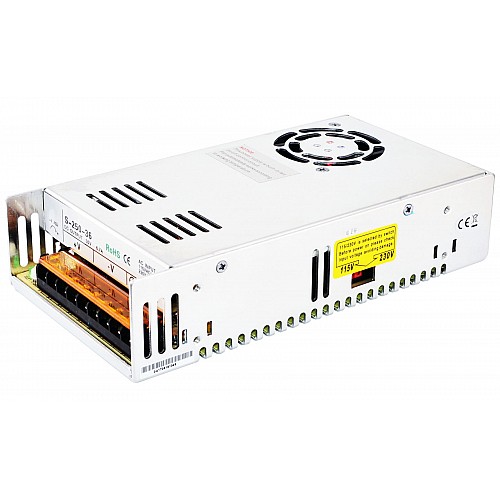

電力仕様

• 36VDC7A出力
• AC入力電圧範囲：90〜132V / 180〜264VAC
• スイッチで選択された115V/230VAC
• 高効率低コスト
• 内蔵DCファンによる強制空冷
• 低出力リップルとヨープ
• 過電流、過電圧、短絡および過熱保護
• 215 * 115 * 50mm(L * W * H)
