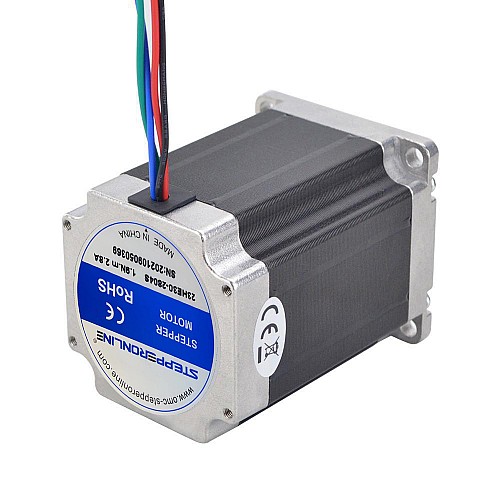

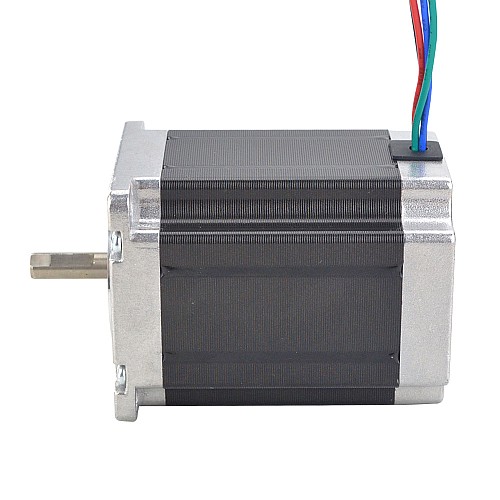

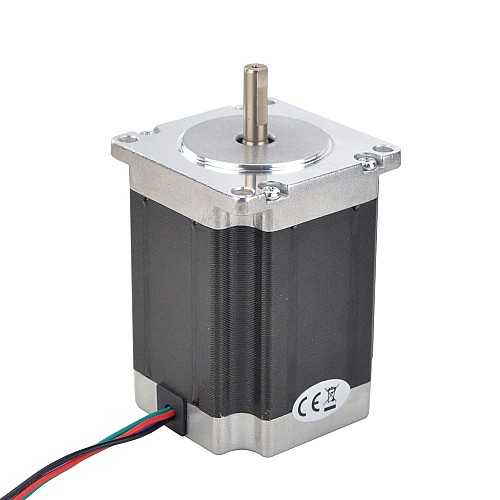

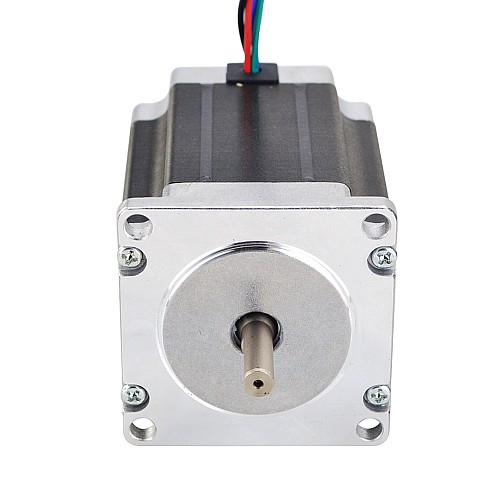

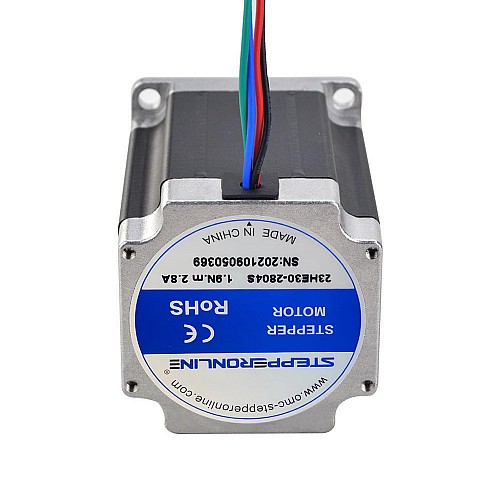

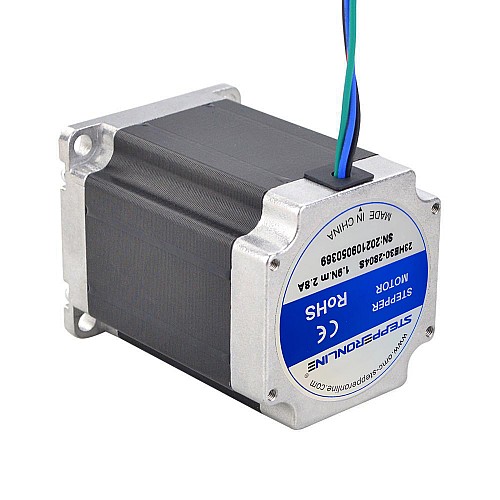

3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー

3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
3 個 E シリーズ Nema 23 バイポーラ 1.8deg 1.85Nm(261.98oz.in) 2.8A 3.2V 57x57x76mm 4 ワイヤー
0 レビュー - レビューを書く
¥6,828
5 + ¥6,578
10 + ¥6,344
50 + ¥6,127
100 + ¥5,925
  • 在庫あり: 10000
  • モデル: 3-23HE30-2804S
  • 総重量: 3.60kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

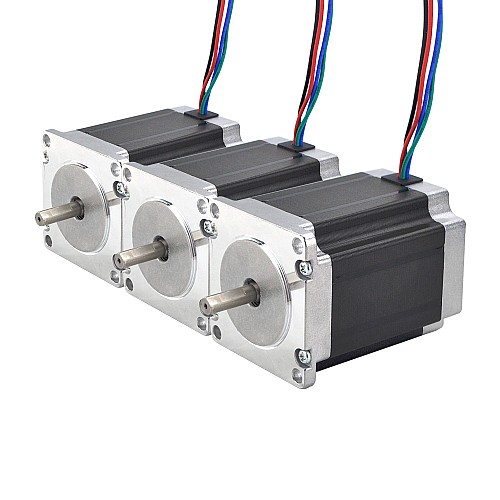

パッケージに含まれるもの: 3 x 23HE30-2804S


電気的仕様

  • メーカー部品番号：23HE30-2804S
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：1.85Nm(261.98oz.in)
  • 定格電流/相：2.8A
  • 相抵抗：1.13オーム±10％
  • インダクタンス：5.4mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：76mm
  • 軸径：Φ6.35mm
  • シャフトの長さ：21mm
  • D-CUTシャフトの長さ：15mm
  • リード数：4
  • リード長さ：500mm
  • 重量：1.2kg

繋がり

A +
A-
B +
B-
黒
緑
赤
青
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 5.4
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 1.13
保持トルク(Ncm) 185
保持トルク(oz.in) 261.98
双極性/単極性 双極性
定格電流(A) 2.8
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 23 (57 x 57)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 76
製品シリーズ E
軸の長さ(mm) 21
軸径(mm) 6.35
重量(g) 1200



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HE30-2804S_Full_Datasheet.pdf 142.73KB Download
23HE30-2804S_Torque_Curve.pdf 174.37KB Download
