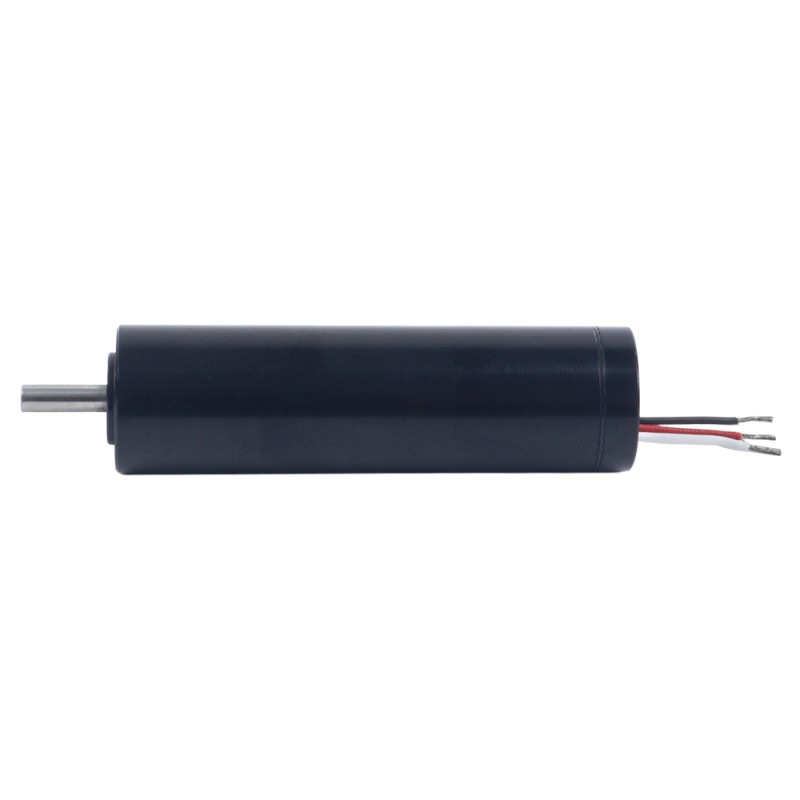

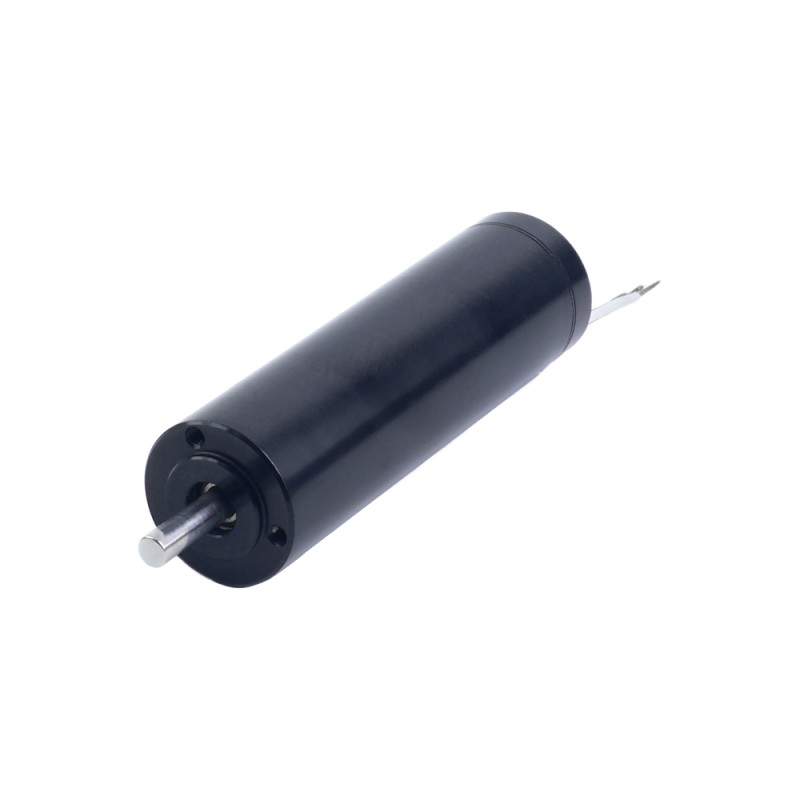

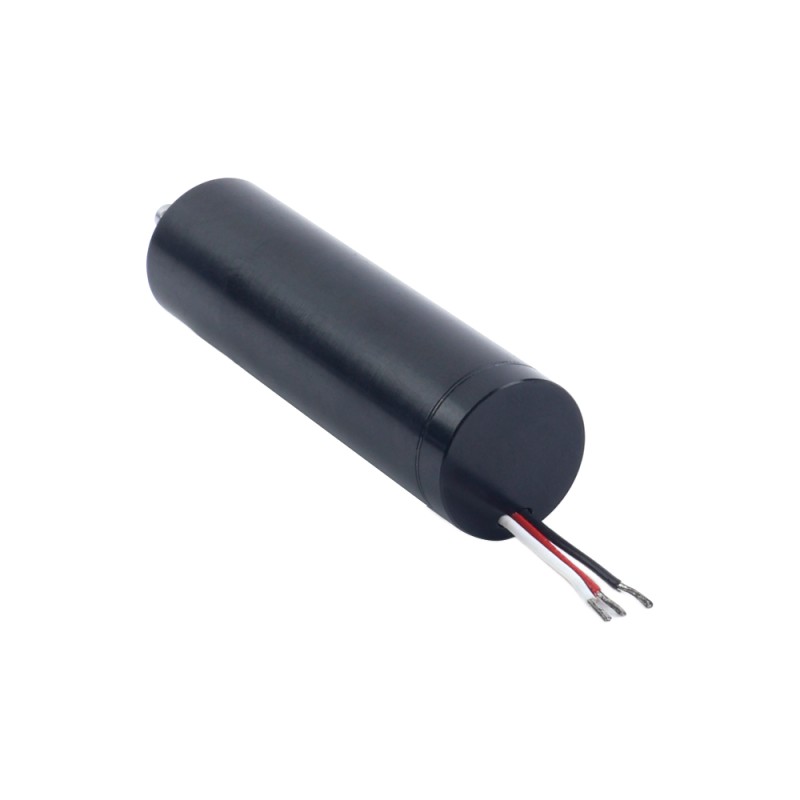

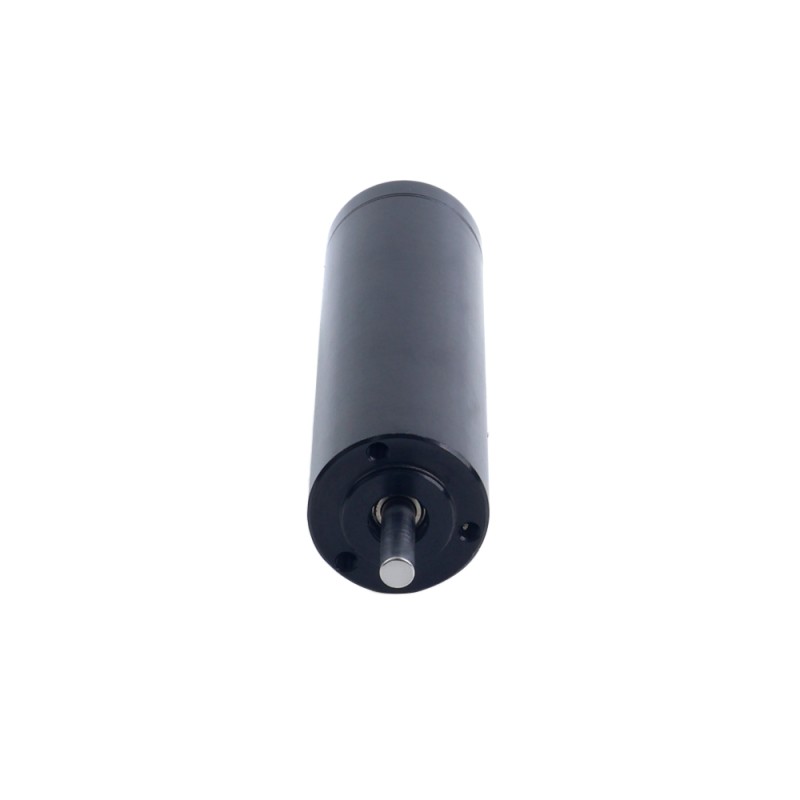

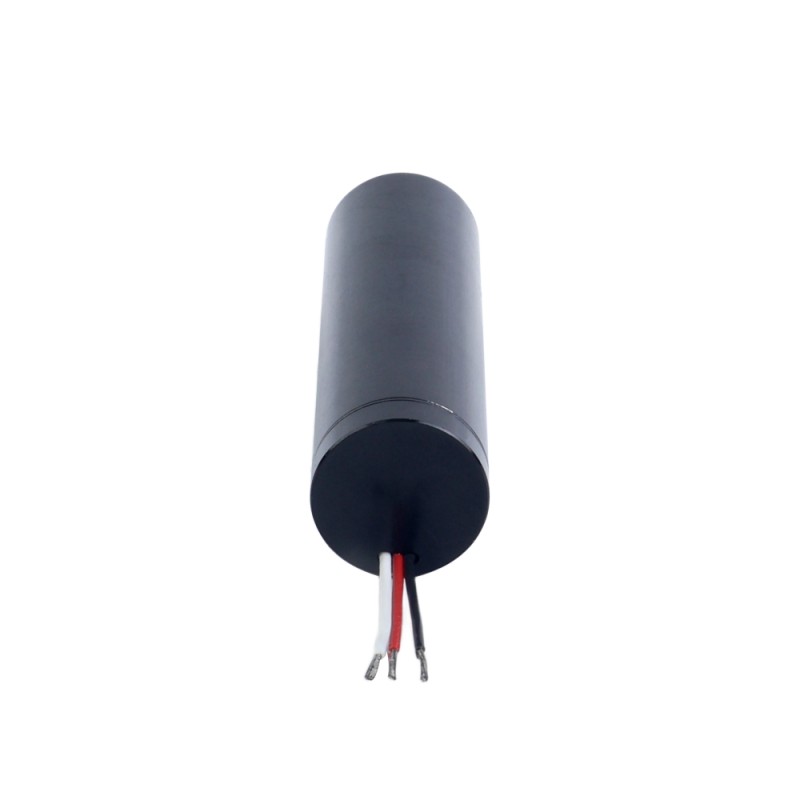

28V 18000RPM 4mNm 7.54W 0.47A 丸型 Ф16x33mm ブラシレスコアレスモーター

この28Vブラシレスコアレスモーターは、出力7.54Wです。定格回転速度は18000rpm、消費電流は0.47A、定格トルクは4mNmです。低慣性を必要とする小型で応答性の高いアプリケーションに最適です。

コアレスモーターは鉄損を排除することで優れた効率を実現し、連続自動化における消費電力を大幅に削減します。超低慣性により、ミリ秒レベルの応答速度で正確な位置決めが可能です。超小型設計と静音・低振動動作により、容易な統合と信頼性の高いメンテナンスフリーのパフォーマンスを実現します。ロボット工学、ラボオートメーション、精密医療機器に最適です。

電気仕様

• メーカー部品番号: 16CL33-28-P2-18000
• 極対数: 1
• 定格電圧: 28V
• 端子抵抗: 7.9Ω
• 端子インダクタンス: 0.58mH
• 無負荷回転数: 30000rpm
• 無負荷電流: 0.13A
• 定格回転数: 18000rpm
• 定格電流: 0.47A
• 定格トルク: 4mNm
• 定格電力: 7.54W
• 最大出力: 23.02W
• 効率: 65.36%
• トルク定数: 8.59mNm/A
• ストールトルク: 29.31mNm
• 逆起電力定数: 0.9mV/rpm
• 速度定数: 1112.22rpm/V
• 摩擦トルク: 1.12mNm
• 電流定数: 0.12A/mNm
• 振動振幅: <=0.1mm
• 翼最大許容温度: 180°C
• 動作温度範囲: -20 ～ 80°C
• 騒音: <=35dB
• 寿命: 8000 時間

物理的仕様

• フレームサイズ: Φ16mm
• モーター長さ: 33mm
• シャフト径: Φ1.5mm
• シャフト長さ: 7mm
• ケーブル長さ: 150mm

接続
