24V 90W 20.7RPM ギア付きブラシレスDCモーター 30.00Nm(4248.35oz.in) 144.5:1 遊星ギアボックス

0 レビュー - レビューを書く

¥11,343

5 + ¥10,969

10 + ¥10,616

50 + ¥10,288

100 + ¥9,978

在庫あり: 10000
モデル: M62B90-24P-30S/G62-144.5S1
総重量: 2.65kg
認証: ISO, CE

オプション:

発送元

中国

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

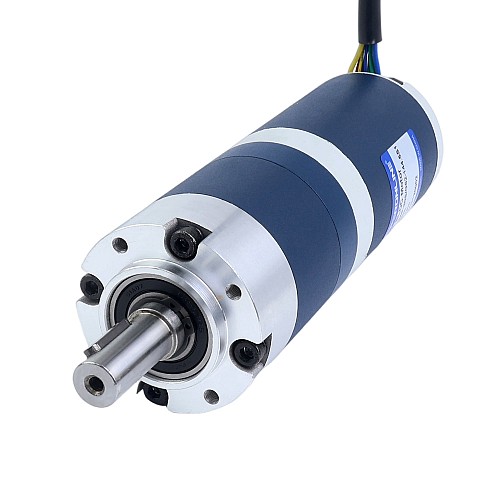

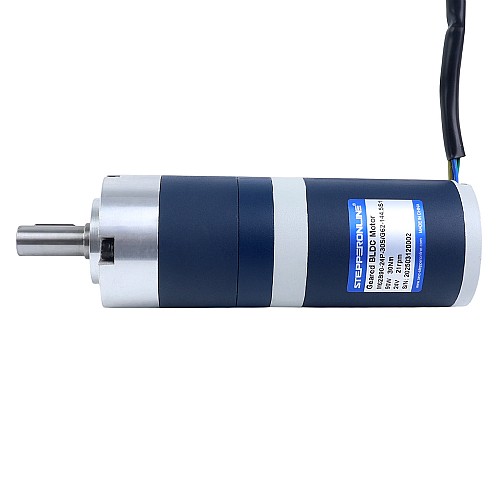

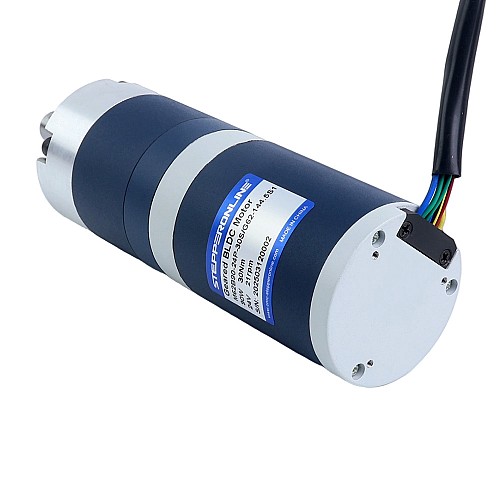

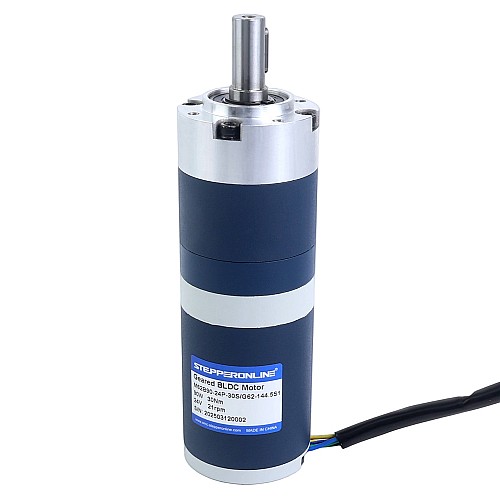

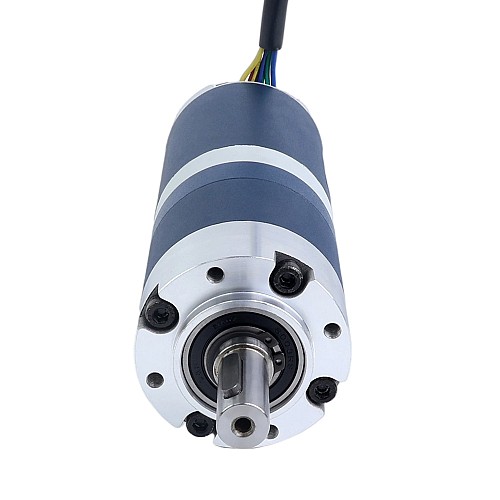

これは24V 90WのブラシレスDCモーターで、フランジ径Φ62mm、定格トルク30.00Nm(4248.35oz.in)、定格回転数20.7rpmです。144.5:1の減速比を持つプラネタリギアボックスを装備し、精密アプリケーション向けに高トルクを提供します。コンパクトな円筒設計で、スペースが限られたシステムへの統合が容易です。

電気仕様

P/N: M62B90-24P-30S/G62-144.5S1
相数: 3
極数: 10
定格電圧: 24V
定格出力: 90W
定格電流: 5.0A
定格トルク: 30.00Nm(4248.35oz.in)
定格回転数: 20.7rpm
ギアボックスなしの速度: 3800rpm±10%
センサー: ホールセンサー
絶縁クラス: B 130°C[266°F]

物理仕様

ギアボックス種類: 遊星ギアボックス
減速比: 144.5:1
フレームサイズ: Φ62mm
全長: 172.2mm
軸タイプ: キーウェイシャフト
軸径: Φ14mm
軸長: 39mm
重量: 2.46kg

接続

モーター線			ホール線
U	V	W	+	-	Ha	Hb	Hc
黄色	緑	青	赤	黒	黄色	緑	青
20AWG			26AWG

ギア比オプション

オプション比率と対応する定格速度/トルクについては、表を参照してください。

段数	1-段				2-段
減速比	3.65	5.36	6.55	8.63	13.3	19.6	24.6	30	35.1	46.2	56.5
回転数(rpm）	822	560	458	348	226	153	122	100	85	65	53
トルク(Nm)	0.63	0.92	1.13	1.48	2.10	3.00	3.80	4.60	5.40	7.10	8.70

段数	3-段
減速比	71.5	89.8	104.8	112.8	128	144.5	160.9	181.6	196.5	229.5	302.5	398.5
回転数(rpm）	42	33	29	27	23	21	19	17	15	13	9.9	7.5
トルク(Nm)	10.00	13.00	15.00	16.00	18.00	20.00	22.00	25.00	27.00	32.00	40.00	35.00

このモーターに適合する推奨BLDCドライバーはBLD-305Sです.

製品タイプ
製品タイプ	ギヤードBLDCモーター
電気的仕様
フェーズ数	3
定格トルク(Nm)	30
定格回転数(rpm)	20.7
定格電力(W)	90
定格電圧(V)	24
定格電流(A)	5.00
物理仕様
ギアボックスタイプ	遊星ギアボックス
ギアボックス付き	はい
ギア比(xx:1)	144.5
フレームサイズ(mm)	62 円形
出力軸タイプ	キー溝
在庫方法	専用のインベントリ
本体長さ(mm)	172.2
軸の長さ(mm)	39
軸径(mm)	14
