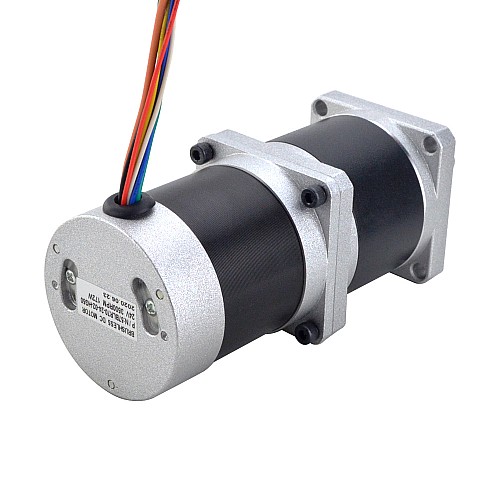

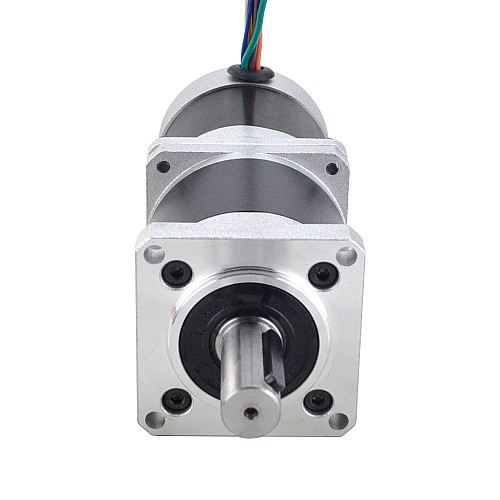

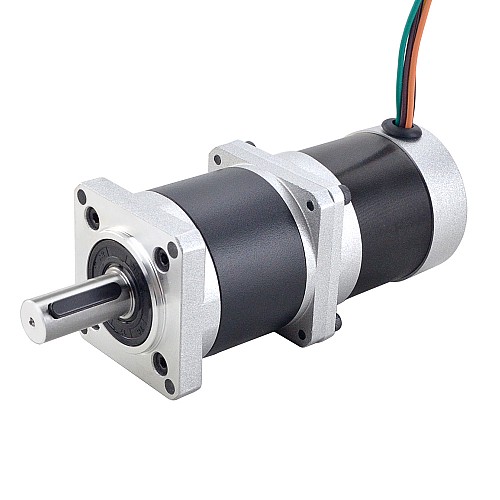

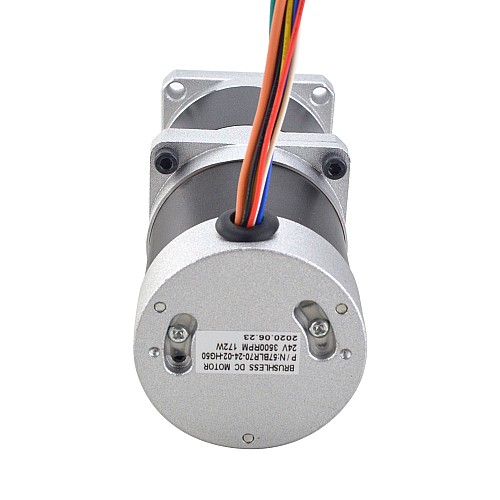

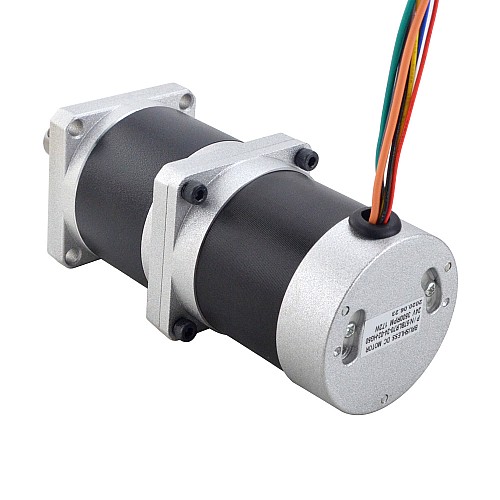

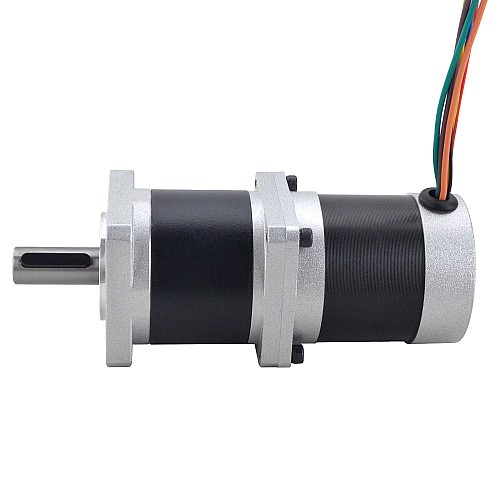

24V 172W 70RPM ギア付きBLDC モーター 17.63Nm(2496.61oz.in) 50:1 高精度ギアボックス

電気的仕様

• メーカー部品番号：57BLR70-24-02-HG50
• フェーズ：3
• 極：4
• 定格電圧：24V
• 定格速度：70±10％RPM
• 定格トルク：17.63Nm(2496.61oz.in)
• 定格電流：10.4±10％A
• 定格電力：172W
• 絶縁クラス：B 130°C[266°F]
• 絶縁抵抗：100MΩ最小@ 500VDC
• 絶縁耐力試験：1分間500VAC

物理的仕様

• フレームサイズ：Φ57mm
• 本体長さ：69.1mm
• ギアボックスの長さ：61.65mm
• 軸径：Φ14mm
• シャフトの長さ：34mm
• キー溝の長さ：25mm
• リード数：8
• リード長さ：300mm
• ベアリングタイプ：NMBボールベアリング、C3
• 重量：1.49kg

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：50：1
• 効率：75％
• 無負荷時のバックラッシュ：<= 1.6deg
• 最大。許容トルク：20Nm(2832.8oz.in)
• モーメント許容トルク：40Nm(5665.6oz.in)
• 最大。ラジアル荷重：250N
• 絶縁クラス：B
• ノイズ：<= 50dB
• 周囲温度：0〜50℃
